这次为大家介绍的是一款使用Arduino制作的电子作品，将分【前篇】和【后篇】两部分进行介绍。为我们介绍这个独特的电子制作项目的是平原真先生，他是一位以事物之间的关系为主题进行探索的艺术家。平原先生同时也是日本大阪艺术大学的副教授，迄今为止，他使用电脑和电子元器件制作了很多媒体艺术作品。在Device Plus上，曾经为我们介绍过用Arduino制作的太阳能电池板供电数字养殖箱的制作。这次，我们请平原先生为大家介绍一款使用Arduino和TOF距离传感器制作的甜甜圈播放器。在前篇中，介绍到工作测试部分，在【后篇】中，将介绍完整个项目。究竟这款播放器能够播放出什么样的音色呢？我们拭目以待！

前言

大家好！我是平原。在前篇中，为您介绍到了甜甜圈播放器的工作测试部分，在后篇中将为您介绍从外装制作到最终完成的整个过程。最后，还会介绍用3D打印机制作的音乐甜甜圈，鼓励各位读者朋友尝试制作属于自己的原创音乐甜甜圈！

分发文件

请先下载创建作品实例所需的数据。其中包括Arduino草图、用于3D打印机输出的模型数据、以及用于切割椴木板的形状数据等。

ArduinoSketch：Arduino草图
MusicDonuts：音阶形甜甜圈模型数据
SensorArm：感测臂（唱臂）部件的模型数据
CutData：用激光加工机切割箱体等部件的数据

>>点击这里可以下载分发文件

外装

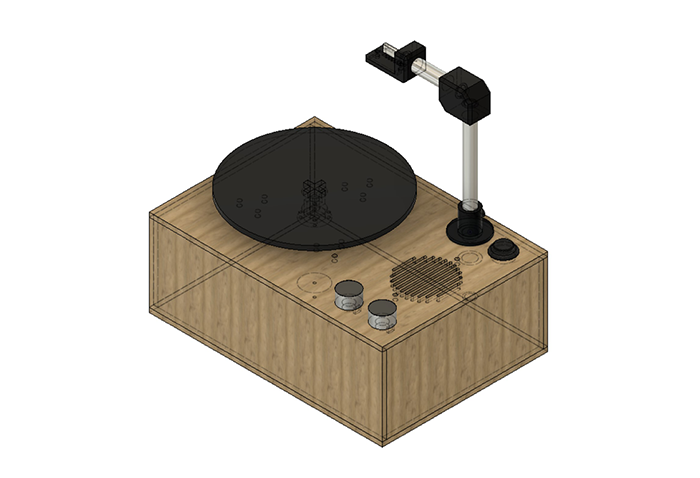

完成效果图

外装方面，箱体由椴木板组合而成，在箱体顶板上安装电机、电位器、扬声器等部件。唱臂是由3D打印机打印的部件与铝管组合制成的，在唱臂头部安装传感器。转盘用椴木板做底座。
h01

作业步骤

外装制作步骤如下：

使用3D打印机打印部件
切割铝管
组装唱臂
用激光加工机切割材料
在箱体顶板上安装电子零部件
组装面包板

第1步：使用3D打印机打印部件

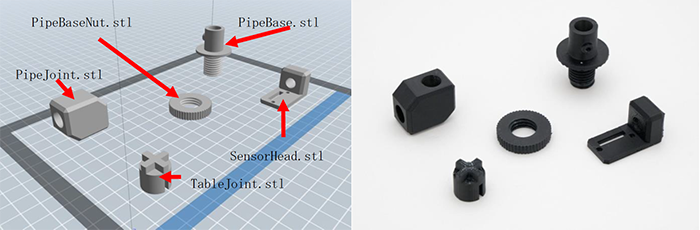

我们用3D打印机来制作安装传感器的唱臂的铝管固定件、以及连接转盘和电机的部件。请先输出分发文件中的5个stl文件。请根据您所用的3D打印机来设置有无支撑材料和层压方向等。

SensorHead 固定传感器。
PipeJoint　以90度角连接铝管
PipeBase　将铝管固定在箱体顶板上。
PipeBaseNut　用来固定PipeBase的螺母。
TableJoint　连接转盘和电机。

arduino_donuts_001

第2步：切割铝管

将直径为10mm的铝管分别切割成130mm和50mm。您也可以使用金属切割锯切割铝管，不过用切管机就可以轻松利落地进行切割。

arduino_donuts_002

第3步：组装唱臂

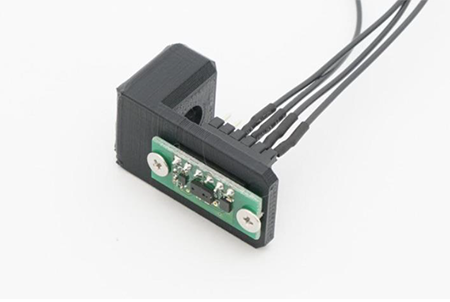

将传感器地电线穿过铝管来组装唱臂。用螺丝将传感器固定在使用3D打印机制作的部件（SensorHead）上。用3D打印机制作的部件的孔中没有螺纹，但如果用M3螺丝的话，开一个直径3mm的孔，正好可以在拧入螺丝的过程中将树脂切出螺纹。
h05

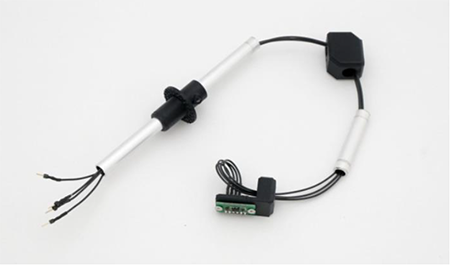

请按照SensorHead → 50mm铝管 → PipeJoint → 130mm铝管 → PipeBase的顺序，穿过传感器的电线。
h06

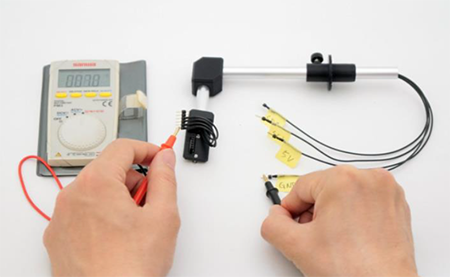

使用测试仪的通电检测功能，找出穿过铝管的电线连接到传感器的哪个位置，并在线端贴上写有连接目标（5V、GND、SDA、SCL）的美纹纸胶带。
h07

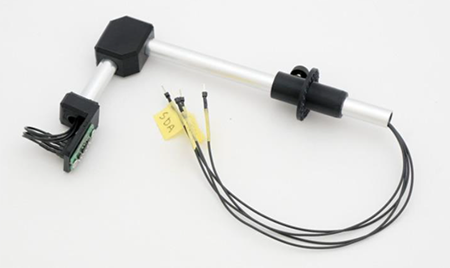

连接铝管和3D打印的部件。如果插入后仍有松动的情况，请用粘合剂固定。不过，由于130mm的铝管和PipeBase是用来调节高度的，所以请不要用粘合剂，请从侧面拧螺丝固定。
h08

第4步：用激光加工机切割材料

使用分发文件中的CutData.ai，用激光加工机从4mm厚的椴木板上切割出所需形状。至于各形状之间的嵌入匹配，请您根据所用的激光加工机进行设置。

h09

第5步：在箱体顶板上安装电子零部件

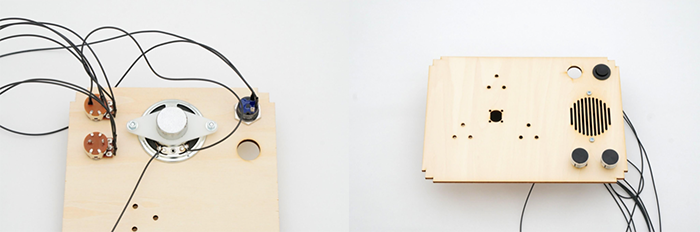

从面包板和Arduino UNO上暂且拆下开关、电位器x2、扬声器、电机和滚珠脚轮x3，并将它们安装在顶板上。

开关和电位器从外面插入，从里面用螺母固定。在左侧安装电机调速用的可调电阻（电路图中的VR1），在右侧安装扬声器所连接的可调电阻（电路图中的VR2）。将单独购买的旋钮装在电位器上。旋钮是影响设计的重要部件。如果是轴径（曲轴直径）为6mm的产品，那么是可以安装在可调电阻上的，请选择您自己喜欢的产品。

>> 可调电阻用旋钮一览

扬声器使用白色树脂支架，用M3x15mm的螺丝和M3螺母固定。
h010

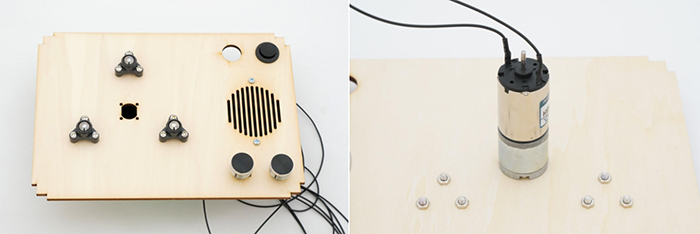

按照说明书将滚珠脚轮装为25mm的高度，并使用附带的螺丝和螺母将它们固定在顶板上。
电机从顶板外侧用M2x10mm的螺丝固定。
h011

第6步：箱体组装

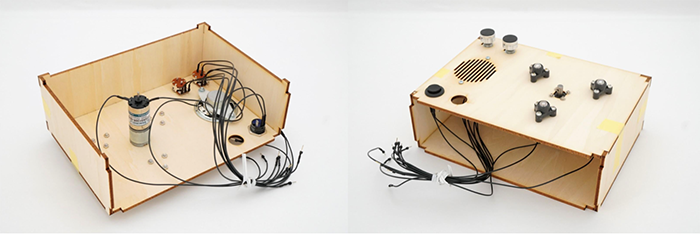

用木工胶粘合侧面、正面和底面的箱板，并用美纹纸胶带固定直至牢固粘合。背面暂且不要粘。
h012

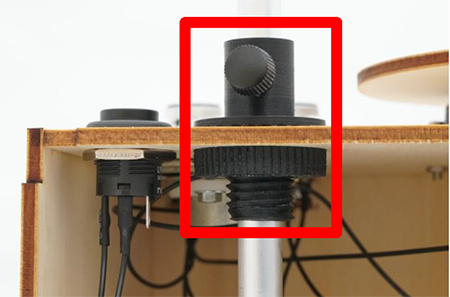

将装有传感器的唱臂从上方插入顶板，并用3D打印机制作的螺母（PipeBaseNut）夹住顶板固定。
arduino_dounts_003

第7步：接线

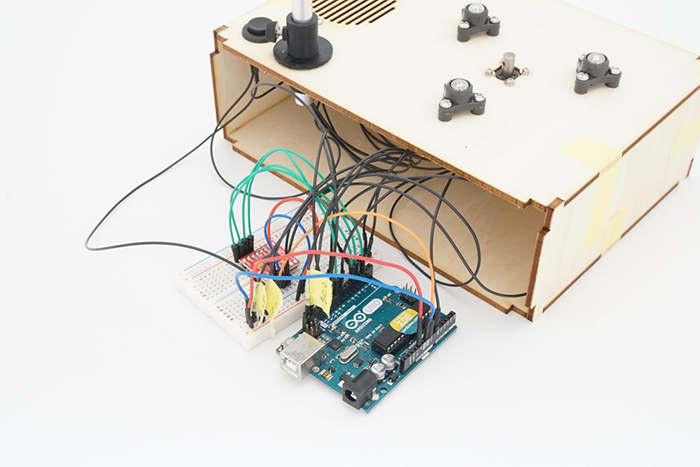

以与临时组装时相同的方式连接Arduino UNO和面包板。电线根数有很多，而且不容易看清箱体内部，所以请注意不要接错。
h014

第8步：安装转盘

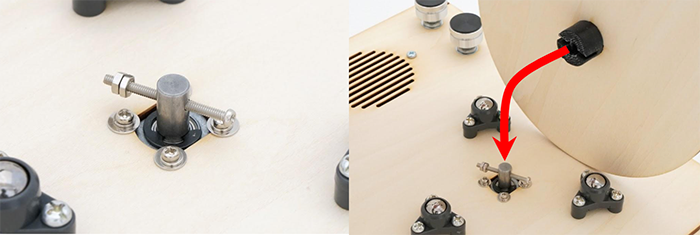

将M2x20mm的螺丝拧入电机曲轴孔内，用两个螺母固定，以防脱落。将3D打印的部件（TableJoint）插入转盘并固定。当将TableJoint放在曲轴上时，由滚珠脚轮承载重量，只有旋转力从曲轴传递给转盘。
h015

草图/h2>

整体流程

草图的整体流程如下：

指定最低音、最高音和高度范围
使用TOF距离传感器测量距离并转换为频率
以指定的频率播放声音
根据调速旋钮的值控制电机

指定最低音、最高音和高度范围

通过频率指定甜甜圈的最低位置和最高位置的音高。另外，以毫米为单位确定甜甜圈的高度范围。在该实例中，最低音是C4“哆”，最高音是B4“西”，正好是一个八度。涵盖的声音范围越广，越容易被微小的噪音影响，声音越容易出现偏差。我将高度范围设置为50mm。由于传感器的分辨率为1mm，因此可以分50档读取高度值。

const int minFreq = 262;//最低频率 “哆”(C4)
const int maxFreq = 494;//最高频率 “西”(B4)
const int heightRange = 50;//高度范围 50mm

使用TOF距离传感器测量距离并转换为频率

由于TOF距离传感器获取的数值单位是mm，所以可以直接作为距离使用。将传感器对准甜甜圈的最低位，按下原点设置按钮，将其高度转换为maxFreq（“哆”/C4/262Hz），将50mm转换为minFreq（“西”/B4/494Hz）。

 float distance = sensor.readRangeSingleMillimeters();//TOF距離センサーの値を取得（単位：mm）
  bool offsetButtonState = digitalRead(ORIGIN_BUTTON); //原点設定ボタンの状態を取得
  if ( offsetButtonState == 0 && prevButtonState == 1 )//原点設定ボタンが押されたら、
  {
    origin = distance;//originを現在のdistanceに変更
  }
  prevButtonState = offsetButtonState;//prevButtonStateを更新
  float frequency = map(distance, origin, origin-heightRange, minFreq, maxFreq);//距離を周波数に変換

以指定的频率播放声音

向右转动音量旋钮，即可将开关打开。使用tone函数，用之前计算出来的频率播放声音。tone函数将输出引脚指定为第一个参数，将频率指定为第二个参数。调用noTone函数即可停止播放。

 bool volumeSwitchState = digitalRead(VOLUME_SWITCH);//音量つまみスイッチの値を取得
  if ( volumeSwitchState == 0 ) {//音量つまみスイッチがオンなら
    tone(SPEAKER, frequency );//TOF距離センサーからの距離に応じた周波数の音を鳴らす
  } else {
    noTone(SPEAKER);//スイッチがオフなら音を止める
  }

根据调速旋钮的值控制电机

用analogRead将调速旋钮得到的0~1023的值转换为40~255（即电机旋转的强度），命令电机以该转速旋转。

 int motorSpeed = analogRead(MOTOR_SPEED);//速度調整つまみの値を取得
  if ( motorSpeed > 10 )//つまみの値が一定以上なら
  {
    motorSpeed = map( motorSpeed, 10, 1023, 40, 255 );//つまみの値をスピードに変換
    motor1.drive( motorSpeed );//指定したスピードでモーターを回す
  } else {
    motor1. brake();//つまみの値が一定以下ならモーターを止める
  }

整体草图

请将分发文件中的DonutPlayer写入Arduino UNO。

//ライブラリ
#include //I2Cライブラリ
#include //TOF距離センサーのライブラリ
#include //モータードライバのライブラリ

//センサー、サウンド関連
#define SPEAKER 8//スピーカーを接続したピン
#define VOLUME_SWITCH 13//音量調整つまみのスイッチに接続する端子
VL6180X sensor;//TOF距離センサーのオブジェクト
const int minFreq = 262;//最低の周波数　ド（C4）
const int maxFreq = 494;//最高の周波数　シ（B4）
const int heightRange = 50;//高さの範囲　50mm

//モーター関連
#define AIN1 2//モータードライバのAIN1に接続するピン
#define AIN2 4//モータードライバのAIN2に接続するピン
#define PWMA 5//モータードライバのPWMAに接続するピン
#define STBY 9//モータードライバのSTBYに接続するピン
#define MOTOR_SPEED A0//モーターの速度調整つまみに接続するピン
const int offsetA = 1;//回転方向の指定（1 or -1）
Motor motor1 = Motor(AIN1, AIN2, PWMA, offsetA, STBY);//モータードライバのオブジェクト

//原点設定関連
#define ORIGIN_BUTTON 11//原点設定ボタンに接続するピン
bool prevButtonState = true;//原点設定ボタンの前の状態
int origin = 0;//原点の高さ


void setup()
{
  Serial.begin(9600);//シリアル通信を開始

  pinMode(VOLUME_SWITCH, INPUT_PULLUP);//音量つまみスイッチのピンをプルアップの入力モードにする
  pinMode(ORIGIN_BUTTON, INPUT_PULLUP);//原点設定ボタンのピンをプルアップの入力モードにする

  Wire.begin();//I2Cを開始
  sensor.init();//TOF距離センサーを初期化
  sensor.configureDefault();//TOF距離センサーを標準的な値に設定
  sensor.setTimeout(500);//タイムアウトを500msに設定
}


void loop()
{
  //------------------------------------------------------------
  // TOF距離センサーで距離を測り、周波数に変換する
  //------------------------------------------------------------
  float distance = sensor.readRangeSingleMillimeters();//TOF距離センサーの値を取得（単位：mm）
  bool offsetButtonState = digitalRead(ORIGIN_BUTTON); //原点設定ボタンの状態を取得
  if ( offsetButtonState == 0 && prevButtonState == 1 )//原点設定ボタンが押されたら、
  {
    origin = distance;//originを現在のdistanceに変更
  }
  prevButtonState = offsetButtonState;//prevButtonStateを更新
  float frequency = map(distance, origin, origin-heightRange, minFreq, maxFreq);//距離を周波数に変換

  Serial.print("Distance:");
  Serial.print(distance);
  Serial.print("  Frequency:");
  Serial.print(frequency);
  Serial.println();

  //----------------------------------------------------------------------
  // 指定した周波数で音を鳴らす
  //----------------------------------------------------------------------
  bool volumeSwitchState = digitalRead(VOLUME_SWITCH);//音量つまみスイッチの値を取得
  if ( volumeSwitchState == 0 ) {//音量つまみスイッチがオンなら
    tone(SPEAKER, frequency );//スピーカーから距離に応じた周波数の音を鳴らす
  } else {
    noTone(SPEAKER);//スイッチがオフなら音を止める
  }

  //----------------------------------------------------------------------
  // 速度調整つまみの値に応じてモーターをコントロールする
  //----------------------------------------------------------------------
  int motorSpeed = analogRead(MOTOR_SPEED);//速度調整つまみの値を取得
  if ( motorSpeed > 10 )//つまみの値が一定以上なら
  {
    motorSpeed = map( motorSpeed, 10, 1023, 40, 255 );//つまみの値をスピードに変換
    motor1.drive( motorSpeed );//指定したスピードでモーターを回す
  } else {
    motor1. brake();//つまみの値が一定以下ならモーターを止める
  }

}

工作确认

现在，终于要听到甜甜圈的声音了。

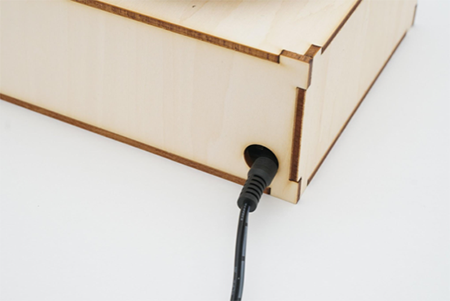

拔下USB数据线，将Arduino UNO和面包板放入箱体中。将AC适配器穿过背面箱板上的孔并将其与Arduino UNO连接。后续还可能要打开或关闭背面箱板，所以不要粘住背面箱板。
h016

在将AC适配器插入电源插座之前，请先将两个旋钮逆时针旋转至听到“咔哒”的声音，以防止通电后突然发出很大的声音或转盘高速旋转导致甜甜圈飞出。

将AC适配器插入电源插座并将甜甜圈放在转盘上。调整唱臂，使传感器位于甜甜圈最低位的上方。按下原点设置按钮，设置基准高度。

转动右侧的旋钮可以将声音调大，转动左侧的旋钮可以控制转盘。

从视频中可以听到，第一个甜甜圈的音程根据甜甜圈的凸凹而高低起伏，听起来像是受到了朱古力糖针的影响而掺杂了噪声。第二个甜甜圈上比较平滑，所以播放出来的声音也比较流畅。第三个甜甜圈整体上是倾斜的，所以声音上下起伏较大。不同的甜甜圈播放出的声音也不同，鼓励您多多尝试不同的甜甜圈。
到这里就完成了这次项目“甜甜圈播放器”的作品实例。但是，我们花了那么多精力做成了能够根据高度播放声音的装置，还是希望它能播放乐曲的。那么接下来，我们来制作一个能够将音程转换为厚度的“音乐甜甜圈”。

制作音乐甜甜圈

作业步骤

制作音乐甜甜圈的步骤如下：

将乐曲音阶转换为高度
用3DCAD创建形状
用3D打印机制作原型
用食品级硅胶制作原型的模具
制作甜甜圈的面糊并倒入硅胶模具中
用烤箱烤制く

第1步：将乐曲音阶转换为高度

在这个作品实例中，我们将使用“青蛙合唱”的前四小节。太过复杂的乐曲很难读取，我们的作品比较适合播放简单的童谣。

h017

使用的音符是从“哆” (C4) 到“西” (B4) 的一个八度。另外，表达甜甜圈声音的高度范围为50mm。从“哆”到“西”的频率差约为232Hz，因此每Hz的高度为0.215mm。

1个八度（C4~B4）	232.257	Hz
音阶用的高度	50	mm
1Hz=	0.215	mm

加上15mm底座高度后的各音程的高度如下表所示：

音阶	频率(Hz)	与“哆”之间的差（Hz）	高度(mm)	含底座(mm)
哆	261.626	0	0	15
哆♯	277.183	15.557	3	18
来	293.665	32.039	7	22
来♯	311.127	49.501	11	26
咪	329.628	68.002	15	30
发	349.228	87.602	19	34
发♯	369.994	108.368	23	38
索	391.995	130.369	28	43
索♯	415.305	153.679	33	48
拉	440	178.374	38	53
拉♯	466.164	204.538	44	59
西	493.883	232.257	50	65

第2步：用3DCAD创建形状

设计一个高度与乐曲音阶相匹配的甜甜圈形状。在这里，我将使用Fusion360的画面进行说明，不过您可以使用任何可以用3D打印机输出的软件。

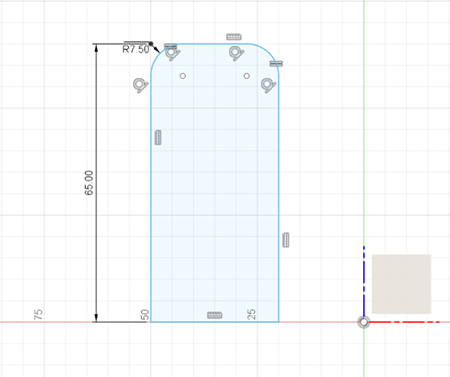

绘制一个直径为100mm、孔径为40mm、底座高15mm、音阶用高度为50mm的草图。为了使其看起来像甜甜圈，拐角采用圆角。
h018

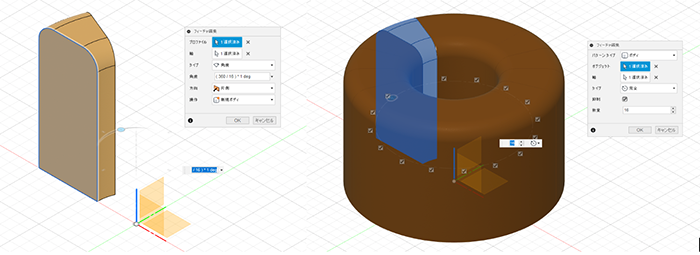

这次的作品以四分音符为基础，将甜甜圈分成16个部分，这样就可以表达四个小节的四分音符了。使图块旋转360°/16=22.5°做成甜甜圈的基本形状单位，将16个图块拼成没有间隙的圆形。
h019

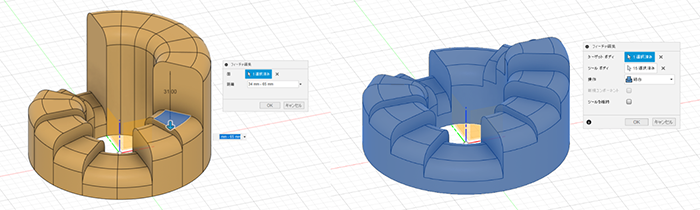

根据音阶调整高度，并根据上表用“推拉”功能降低高度。由于转盘是顺时针旋转的，因此将表示声音的凸凹按照逆时针方向排列。最后将图块组合在一起。
h020

完成的模型数据为分发文件MusicDounuts/frog.stl。这里面也有其他一些乐曲，大家可以试用自己喜欢的乐曲。

另外，用来对齐高度原点（哆，C4）的夹具（Base.stl）) 数据也在同一文件夹中。只要达到厚度15cm、直径5cm以上的要求，也可以用其他物品代替。

第3步：用3D打印机制作原型

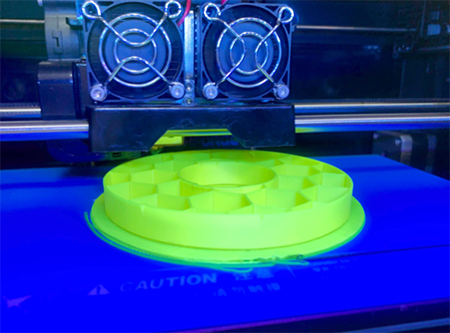

用3D打印机打印刚刚创建的形状和原点夹具。
h022

第4步：用食品级硅胶制作原型的模具

用食品级硅胶制作甜甜圈模具。这次我使用了下面的产品：

EngravingJapan
【食品级硅胶】HTV-2000 硬度：柔软型
http://www.modelersstore.com/shopdetail/000000000336

有关硅胶的基本使用方法，请参考其产品说明书。

需要准备：

A型硅胶
B型硅胶
搅拌容器
模具容器
原型
电子称
搅拌用刮刀
胶带
塑料手套

h024

由于3D打印机制作的原型是中空的，所以需要用胶带暂时贴在模具容器上，这样在浇注硅胶时它就不会漂浮起来。也可以用重物压住它。

h025

将A型硅胶和B型硅胶混合，然后缓慢倒入模具容器中。

h026

在室温23度的环境下其固化时间约为8小时。把它放在一边，让它保持静止不动。
等它固化后，取出原型，并让模具预干燥约2小时。

h027

请注意，如果硅胶壁太厚，烤甜甜圈的时候热量就很难通过，所以如果太厚，请用刀具刮掉多余的硅胶。如果硅胶壁太薄，则容易变软变形。

第5步：制作甜甜圈的面糊并倒入硅胶模具中

使用自发粉制作甜甜圈。请根据模具大小调整自发粉用量。

需要准备：

自发粉 50g
马铃薯淀粉 50g
鸡蛋 1个
牛奶 50ml
色拉油少许
硅胶模具
烤箱（180度）
微波炉
电子称
大碗
刮刀等

将烤箱预热至180度。清洗硅胶模具并在其表面涂上一层薄薄的色拉油。

h028

打鸡蛋并与牛奶搅拌均匀。加入自发粉和马铃薯淀粉，再次搅拌均匀，完成面糊制作。
将面糊倒入模具直至顶部边缘。在工作台上轻轻拍打模具以排除空气。

h029

放入预热至180度的烤箱中烘烤40分钟。建议铺上铝箔纸或油纸以防止弄脏顶板。请根据具体情况调整烘烤时间。当表面呈黄色时，用牙签插一下，没有生面糊粘在上面，就表明烤制完成。

刚刚烤好后，甜甜圈还是软的，不要急于将其从模具中取出，先等待它冷却。将模具口朝下放在盘子上，可以保持形状。当充分冷却后，切掉突出的部分并将其从模具中取出来。

h030

工作确认

现在，让我们听听音乐甜甜圈的声音吧。播放步骤如下：

在转盘上放好用来对准原点的夹具，使传感器位于其正上方。
上下调整唱臂，使传感器的高度比最高音高约1cm。由于测量范围从传感器向下呈圆锥形扩展，因此距离越近测量约准确。
按下原点设置按钮，其高度为“哆”（C4）。
将甜甜圈放在播放器转盘的中央。
调整传感器，使其位于甜甜圈平坦部位的上方。
转动右侧旋钮，调高音量。
转动左侧旋钮调节电机转速。

怎么样？用甜甜圈听到“青蛙唱歌”了吧？

结语

大家辛苦了！“甜甜圈播放器”和“音乐甜甜圈”的制作过程如何？后半部分感觉有些偏离“电子制作”了，大家也跟着做甜甜圈了吗？

这次我们使用了Arduino官方的tone函数，所以声音有点粗糙，如果使用声音合成库“Mozzi”，就能欣赏更丰富的音乐了。有没有勇气参考这篇文章亲自尝试一下呢？
>> 第20篇在Arduino项目中使用组件和传感器～扬声器篇（其2）（日语原文）

希望了解更多有关传感器基础知识的读者朋友，欢迎访问ROHM官网的“电子小百科”！

本系列连载的内容

前篇：用Arduino和TOF距离传感器制作甜甜圈播放器
后篇：用Arduino和TOF距离传感器制作甜甜圈播放器（本文）

平原真

以事物之间的关系为主题进行探索的艺术家。他使用电脑和电子设备创作了很多媒体艺术作品，近年来，主要使用木材和石头等天然素材创作三维立体作品。日本长冈造形大学副教授。Oggoroggo Products的代表。著有《Arduino实战！通过电子制作让梦想成真》
