用Arduino和加速度传感器制作数字滚球迷宫【后篇】

前篇:用Arduino和加速度传感器制作数字滚球迷宫



这次将为大家介绍一个使用Arduino制作的独特电子作品项目,将会分【前篇】和【后篇】两部分进行介绍。为我们介绍这个非常有趣的电子制作项目的是平原真先生,他是一位以事物之间的关系为主题进行探索的艺术家。平原先生同时也是大阪艺术大学的副教授,迄今为止,他使用计算机和电子器件制作了很多媒体艺术作品。在Device Plus上,平原先生也发表了一些极具意义的电子作品,例如“用Arduino制作的太阳能电池板供电数字生态箱”和“用Arduino和TOF距离传感器制作甜甜圈播放器”。在后篇中,我们将会见证数字滚球迷宫是如何完成的。



前言

大家好!我是平原。本文是“用Arduino和加速度传感器制作数字滚球迷宫”的后篇。在前篇中,我们组装了电子电路,写入了Arduino程序,并确认了电子部件的工作情况。接下来,在本文中我们将完成实物迷宫的制作,并使用游戏引擎Unity实际制作游戏。请大家也一起参与挑战!

如果您还没有看过前篇,请观看下面的视频。

Rolling Ball Maze.mp4
※此链接为Youtube视频

本项目的组成

本项目共分为六个部分。
前篇中,我们完成了作品规划、电子电路和Arduino程序。
在后篇中,我们将按照以下1到3的步骤进行制作。

  1. 制作迷宫外壳
  2. 创建迷宫的3D模型
  3. Unity程序



1. 制作迷宫外壳

迷宫的设计是决定游戏可玩性的重要因素。我们需要一边想象小球如何滚动一边制作迷宫。

我们按照以下步骤制作迷宫外壳:

  1. 设计盒子
  2. 设计迷宫
  3. 切割材料
  4. 组装盒子和迷宫
  5. 固定电子部件
  6. 粘贴标记



arduino-digital-ball-maze-02_01



步骤1:设计盒子

盒子由5块椴木单板粘合而成。盒子的尺寸为宽145mm、宽145mm、高70mm,以便里面有足够的空间放置部件。板的厚度为4mm。为了使角部贴合在一起,设计时要考虑到厚度。在背面的板上打一个可以让USB数据线穿过的孔。请使用Illustrator设计要裁剪的形状。请参阅分发文件CutBox.ai。

>> 分发文件下载(50.4MB)



步骤2:设计迷宫

在这个迷宫中,将正方形的盘面分成10个方格×10个方格,并设置围墙。起点在左下角,终点在右上角。我创建了3种不同难度级别的迷宫。这里创建的迷宫数据不仅会用作激光加工机的切割数据,还会用于创建要在Unity中使用的3D模型。

在Illustrator中,将正方形分隔成10个方格 x 10个方格并绘制之间围墙。使用网格功能会很方便。需要一边想象小球的滚动一边思考迷宫的设计。

如果从头开始创建比较麻烦,可以参考下面的迷宫自动生成工具。

>>自动创建迷宫

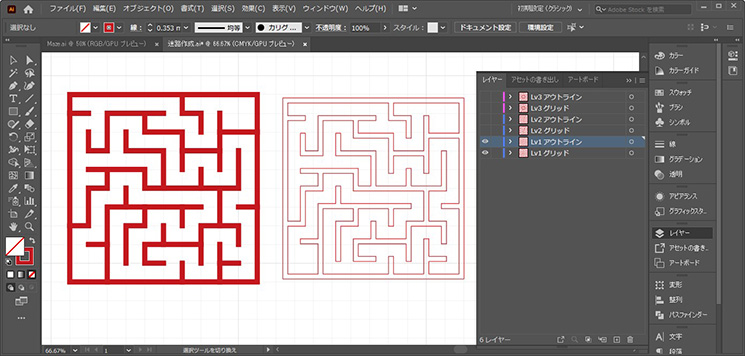

完成后,调整线条的粗细,勾勒出整体轮廓,然后调整其大小以适应145mm x 145mm的盒子。

arduino-digital-ball-maze-02_03



迷宫的地板与盒子底部的形状相同。将墙壁与地板粘在一起形成迷宫。然后雕刻起点(S)和终点(G)。

创建具有3个难度级别的迷宫。1级没有特别的关卡(左)。2级的起点和终点之间没有连接,无法直接到达终点,小球在途中掉入一个洞中,就会穿越到另一个洞(中间)。3级的中心被挖空成圆形,这部分会像旋转门一样移动(右)。请参阅分发文件中的CutMaze.ai。



步骤3:切割材料

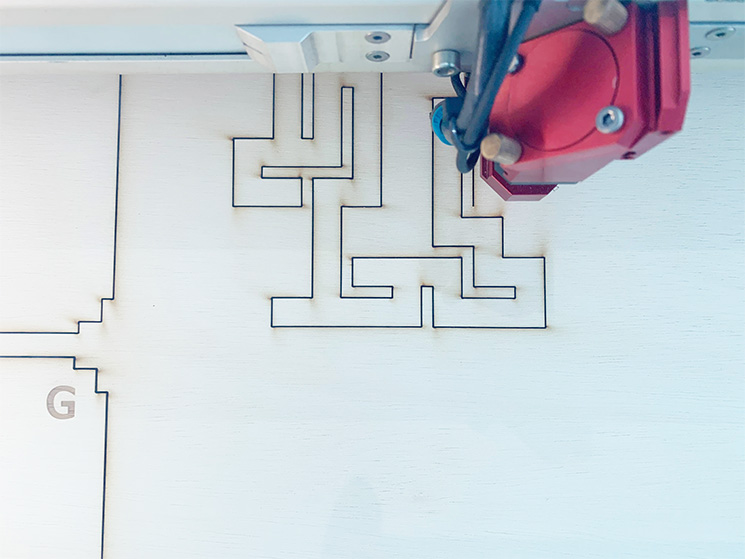

请使用创建的数据用激光加工机对椴木单板进行切割。椴木单板的厚度为4mm,请根据要使用的设备进行切割所需的设置。

arduino-digital-ball-maze-02_05

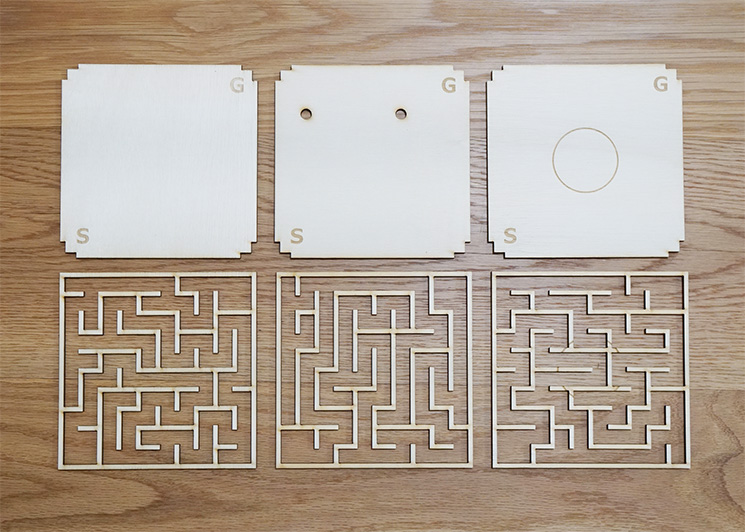

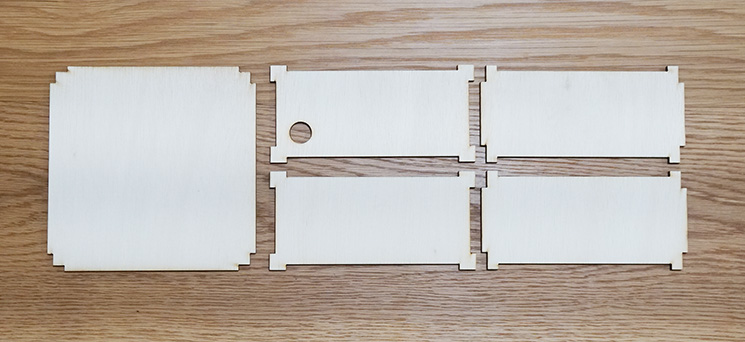

切割后的迷宫。迷宫的墙壁很薄,应该小心处理,以免它们断裂。

arduino-digital-ball-maze-02_06

arduino-digital-ball-maze-02_07



步骤4:组装盒子和迷宫

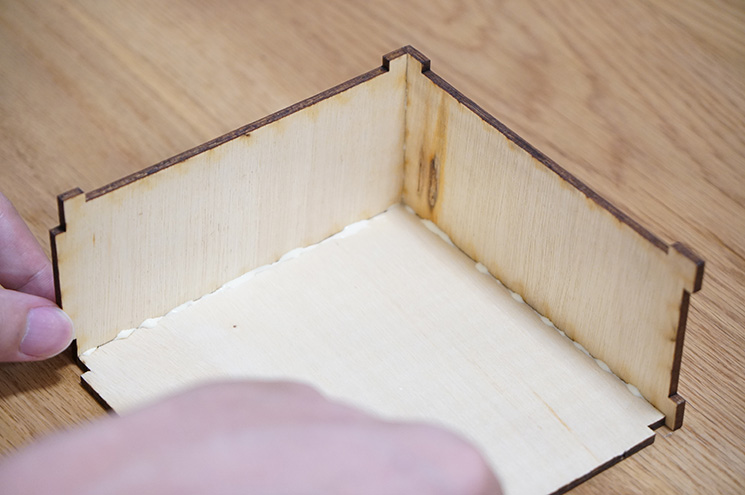

用木材专用胶粘贴盒子。这种胶即使用量很少也可以粘得很牢固,不要用量太大哦。

arduino-digital-ball-maze-02_08

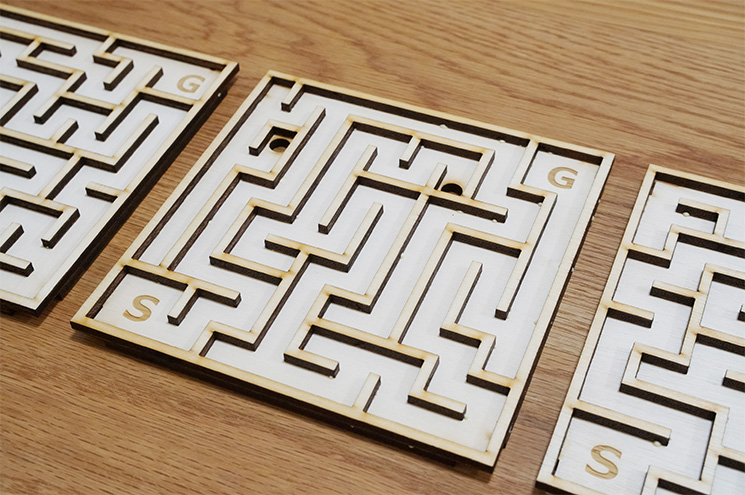

以同样的方式将迷宫的地板和墙壁粘在一起。请用牙签等在迷宫的墙壁背面粘上少量的胶,然后根据地板和墙壁的位置进行粘贴。注意不要混淆表面和背面,以及起点和终点的位置。

arduino-digital-ball-maze-02_09



步骤5:固定电子部件

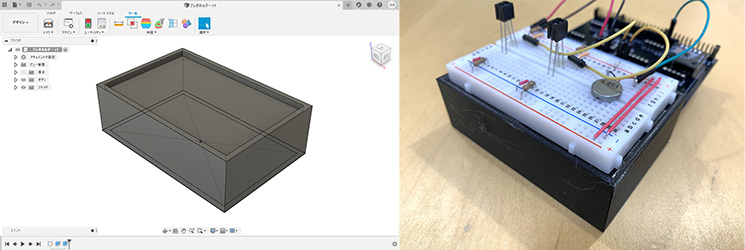

使用3D打印机制作一个面包板底座,将底部抬高28mm,使反射式光电传感器处于接触盖子背面的高度。请使用分发文件BreadboadHolder.stl。如果您正好有一个高度合适的盒子,也可以用它来代替。

arduino-digital-ball-maze-02_10

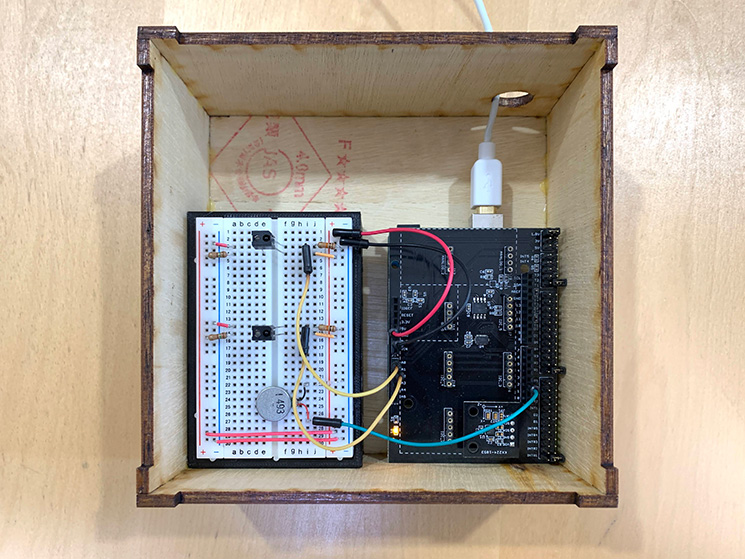

将面包板嵌入支架中,并用双面胶将支架和Arduino UNO固定在盒子上。

arduino-digital-ball-maze-02_11



步骤6:粘贴标记

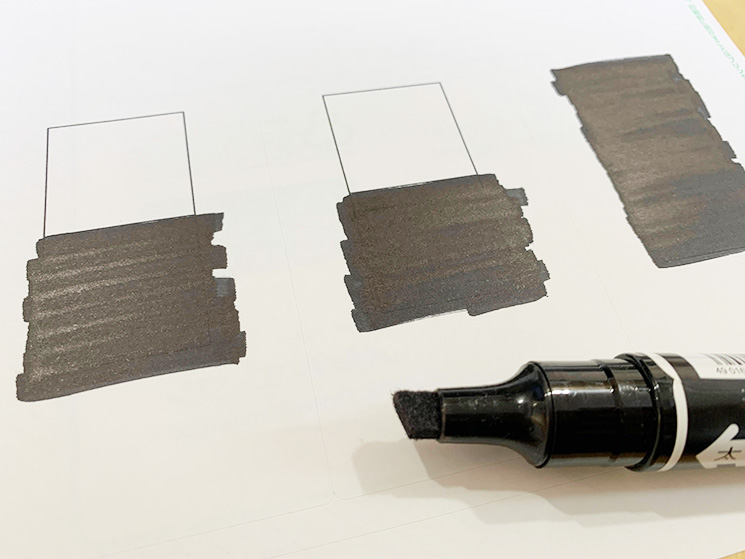

制作标记用于反射式光电传感器的读取。请在不干胶纸上打印两个30mm x 30mm正方形并列的矩形。由于反射式光电传感器对喷墨打印机的墨水没有反应,所以请用黑色的笔涂抹为黑白、白黑、黑黑。

arduino-digital-ball-maze-02_12

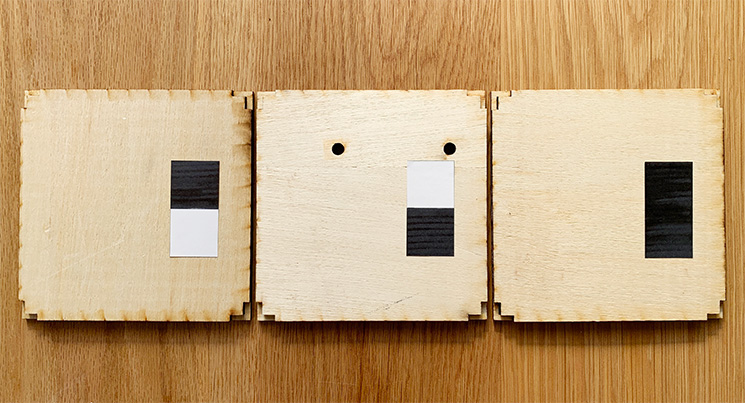

将标记粘贴在盖子背面的反射式光电传感器的位置。下面的照片中,从左到右的难度等级依次为1级、2级和3级。1级难度的迷宫,反射式光电传感器1为黑色,反射式光电传感器2为白色。难度的差异是通过白色和黑色的组合来判断的。

arduino-digital-ball-maze-02_13



2. 创建迷宫的3D模型

我们按照以下步骤创建迷宫的3D模型:

  1. 从Illustrator导出SVG文件
  2. 将SVG文件导入Fusion360
  3. 利用推挤功能创建立体模型
  4. 输出OBJ文件



步骤1:从Illustrator导出SVG文件

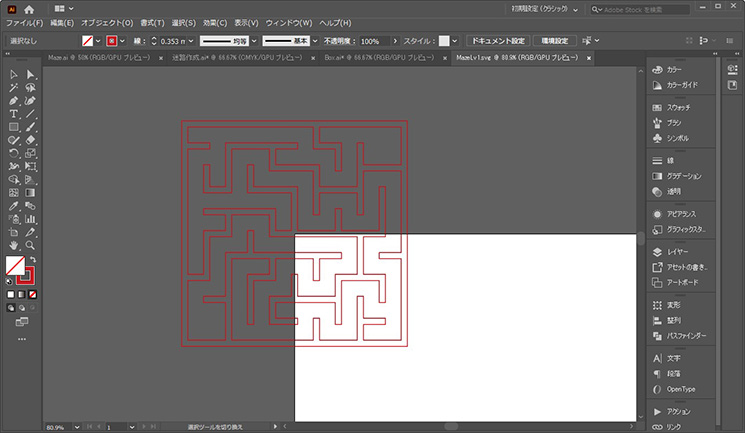

将Illustrator中的迷宫数据导出为SVG文件。移动在“1.制作迷宫外壳”的步骤2中创建的迷宫轮廓数据,使中心为0,0。从Illustrator菜单中选择[文件] > [另存为],然后选择SVG作为文件类型。请创建从1级到3级共3个文件。

arduino-digital-ball-maze-02_14



步骤2:将SVG文件导入Fusion360

将步骤1中导出的SVG文件导入到3D CAD软件Fusion 360中。Fusion360的安装方法请参考其官网:

>> Fusion360

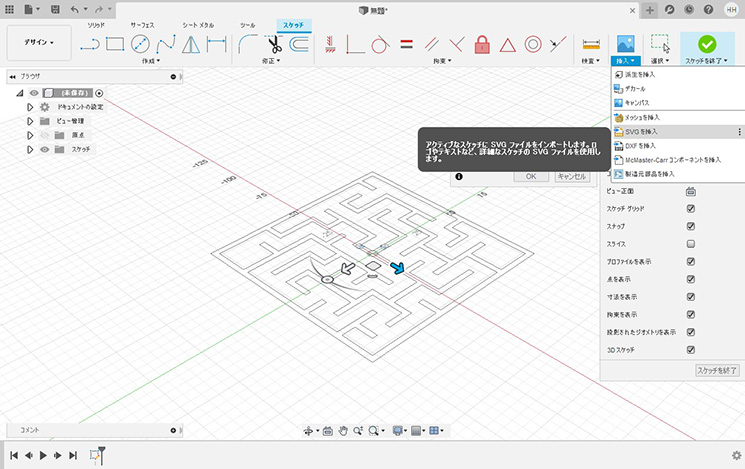

请从Fusio 360的菜单中,选择 [插入] > [插入SVG], 将步骤1中导出的SVG文件导入Fusio 360。导入的形状是草图。

arduino-digital-ball-maze-02_15



步骤3:通过推挤功能创建立体模型

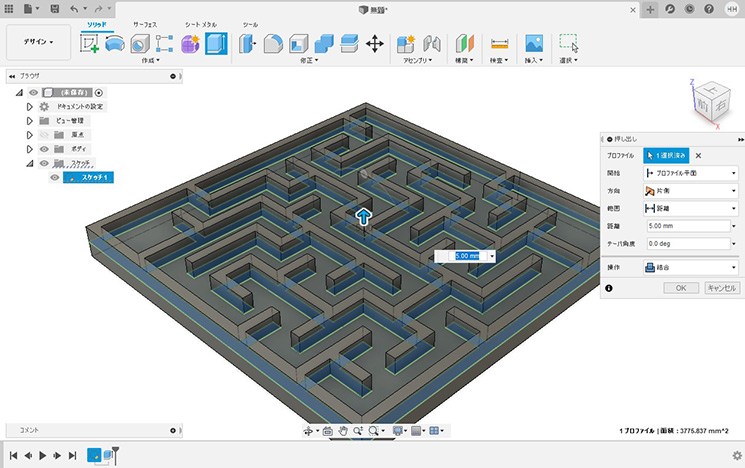

推挤迷宫的形状,使其成为立体模型。请将整个草图向下推挤5mm以使其成为地板。接下来,请仅将墙壁部分向上推出5mm。

arduino-digital-ball-maze-02_16



在2级难度迷宫的地板上打两个用来穿越的孔,孔径约为Φ8mm。
3级难度的迷宫,在中央挖空Φ48mm的圆圈,制作两层地板。



步骤4:输出OBJ文件

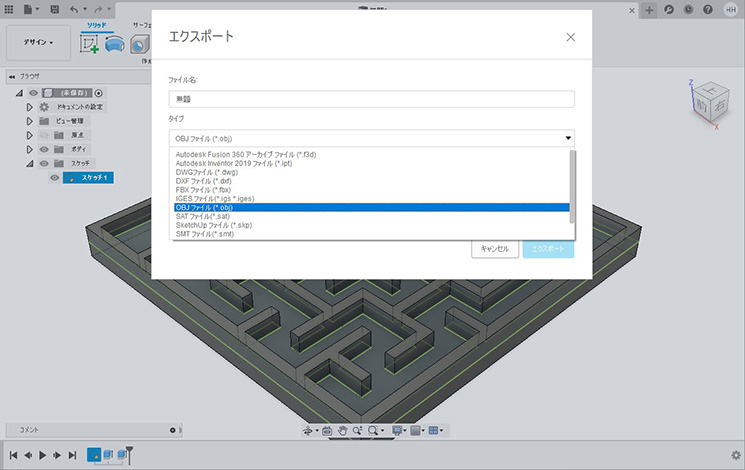

需要从Fusion 360导出OBJ文件。请从Fusion 360的菜单中选择[文件] > [导出] ,然后将文件导出为OBJ文件。由于该过程需要在云端完成,因此需要一些时间。完成后,该文件将会进入下载文件夹中。分发文件MazeLv1.obj、MazeLv2.obj、MazeLv3-A.obj、MazeLv3-B.obj是完成后的数据。

arduino-digital-ball-maze-02_17



3. Unity程序

    终于到了Unity中的程序部分了。请按照以下步骤操作:

  1. 在Unity中创建一个新项目
  2. 加载3D模型
  3. 配置小球
  4. 运用物理运算
  5. 安装Serial Port Utility Pro
  6. 主程序
  7. 设置终点
  8. 2级关卡
  9. 3级关卡
  10. 切换迷宫



步骤1:在Unity中创建一个新项目

本次使用的Unity版本为2019.4.8f1 Personal。Unity的安装方法请参考其官网:

>> Unity

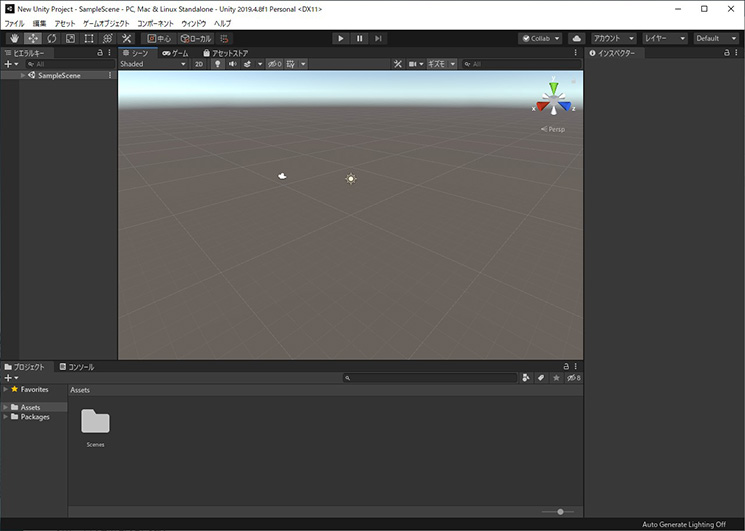

请用3D模式创建一个新的Unity项目。

arduino-digital-ball-maze-02_18



步骤2:加载3D模型

加载迷宫的3D模型。将Fusio 360导出的OBJ文件拖放到Unity项目面板中的Asset文件夹中。

创建一个空的GameObject来挂载迷宫。请从Unity菜单中,选择[Game Objects(游戏对象)] > [Create Empty(创建空对象)]。 将新建的GameObject重命名为“MazeObject”,并将Transform的位置设置为0。

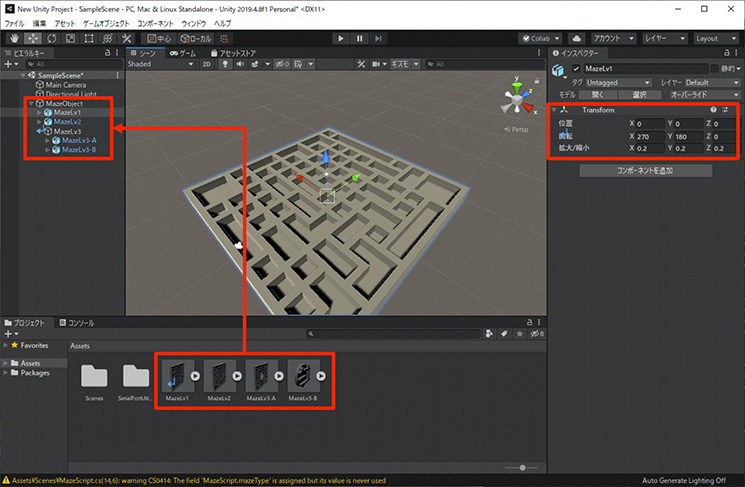

将3D模型配置于stage上。将刚刚加载的地图的3D模型“MazeLv1”拖放到层级面板的“MazeObject”中。如果直接这样用,大小和旋转会很奇怪,因此需要进行调整以使其处于正确的位置。请通过检视面板的Transform,将旋转设置为X270、Y180,将缩放设置为0.2。以同样的方式设置2级的3D模型。3级由“MazeLV3-A”和“MazeLV3-B”两个3D模型组成,因此请创建一个名为“MazeLv3”的空GameObject,并将这两个3D模型放入其中。

arduino-digital-ball-maze-02_20

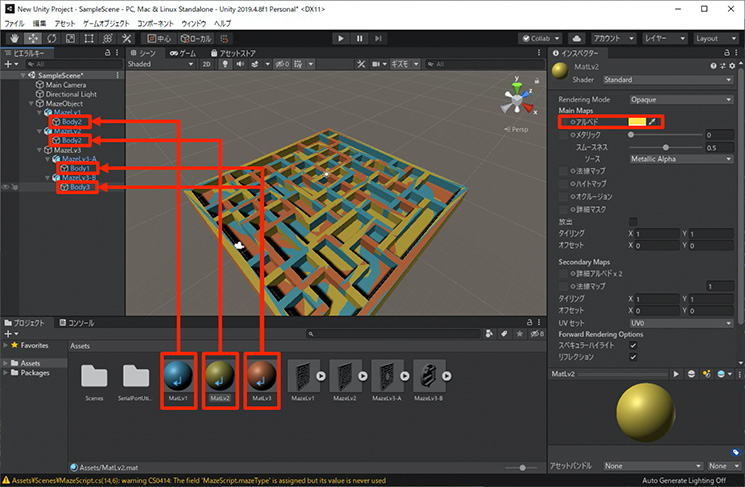

需要更改每个级别的颜色。请从Unity菜单中选择 [Asset] > [Create] > [Material],创建三个材质。名称分别是“MatLv1”、“MatLv2”和“MatLv3”。在材质的Inspector面板的反照率(Albedo)项目中更改颜色。我们将“MatLv1”设置为浅蓝色,“MatLv2”设置为黄色,“MatLv3”设置为橙色。请将创建的材质拖放到“MazeLv1”、“MazeLv2”、“MazeLv3-A”、“MazeLv3-B”中的网格上。可以看到迷宫已被着色。

arduino-digital-ball-maze-02_21



当前,三个迷宫是重叠显示的,但“MazeLv2”和“MazeLv3”处于初始状态,可以将它们禁用,在Inspector面板中名称的左侧取消选中即可。



步骤3:配置小球

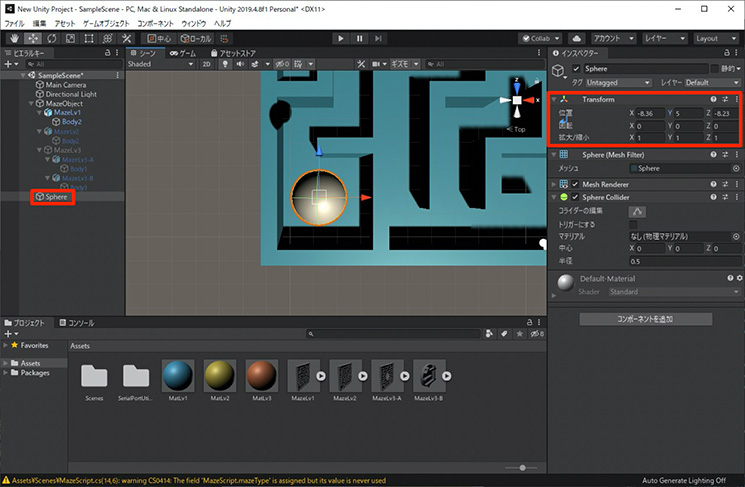

将小球配置在起点。请从Unity菜单中,选择[Game Objects(游戏对象)] > [3D Objects(3D对象)] > [Sphere(球体)]。对象的名称是“Sphere”。更改为从正上方向下看的视角,更容易对齐位置。我想让小球从空中落下,所以将y设置为5.0左右。

arduino-digital-ball-maze-02_22



步骤4:运用物理运算

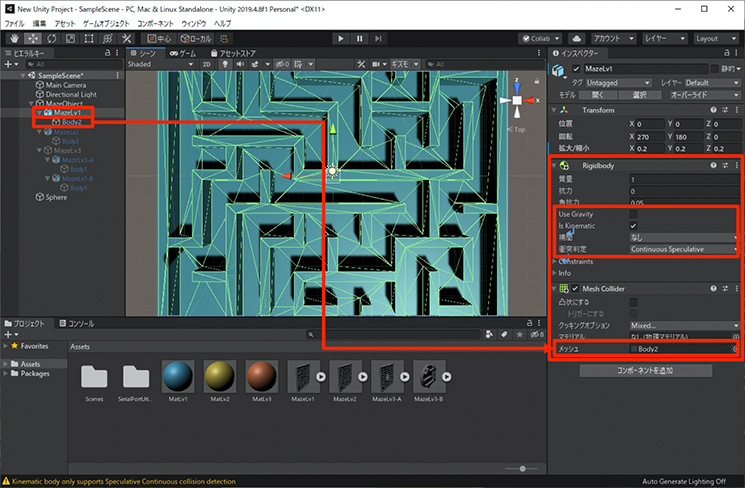

给3D模型赋予判断碰撞的功能。请在“MazeObject”中选择“MazeLv1”,在Unity菜单中选择[Component(组件)] > [Physics(物理)] > [Rigid Body(刚体)]。从刚体的设置项目中取消选中“Use Gravity(使用重力)”并选中“Is Kinematic(开启动力学)”。碰撞检测项请选择“连续且动态地进行碰撞检测”。需要减少墙壁的摩擦力。然后请从Unity菜单中选择[Component(组件)] > [Physics(物理)] > [Mesh Collider(网格碰撞器)]。网格碰撞器设置项目中的网格,请选择“MazeLv1”中包含的网格。

将刚体和网格碰撞器附加给“MazeLv2”、“MazeLv3-A”和“MazeLv3-B”并进行相同的设置。

arduino-digital-ball-maze-02_23



最后,将刚体附加给小球。选择“Sphere”,然后从Unity菜单中选择 [Component(组件)] > [Physics(物理)]> [Rigid Body(刚体)]。我希望“Sphere(球体)”根据重力移动,因此仍保持选中“UseGravity(使用重力)”。

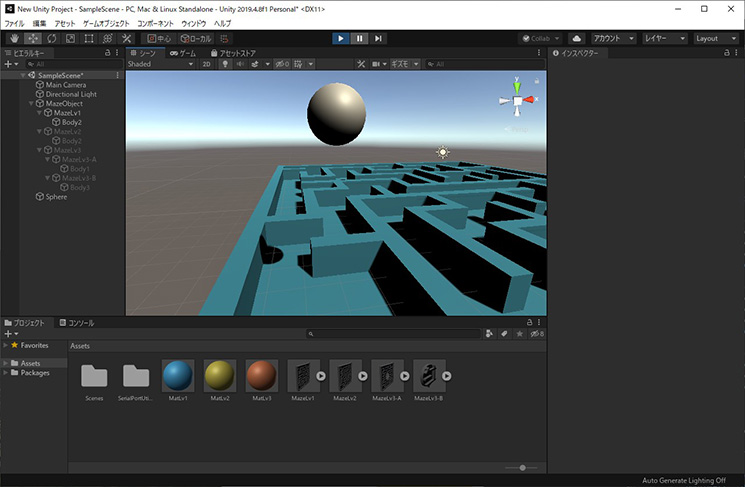

如果在这个阶段执行程序,小球应该会落下并碰撞迷宫。您可以试试看这部分的运行情况。

arduino-digital-ball-maze-02_24



步骤5:安装Serial Port Utility Pro

Unity与Arduino之间的通信仅通过标准功能也能实现,但这次我们将使用名为“Serial Port Utility Pro (SPUP)” 的工具。使用SPUP进行通信时,您可以不必担心运行环境的差异。这个工具在资源商店的售价为79美元,不过您可以从其官网下载试用版。试用版需要在通信量达到一定程度时重新启动Unity。我们可以在开发过程中使用试用版,在想长期使用时购买它。

>> Serial Port Utility Pro

下载试用版后,请解压缩ZIP文件。从Unity菜单中,请选择[Assets(资产)] > [Import Package(导入包)] > [Custom Package(自定义包)] ,然后选择ZIP文件中包含的“spup_v2_free.unitypackage”。在接下来出现的窗口中,请选择并导入包中的所有文件。

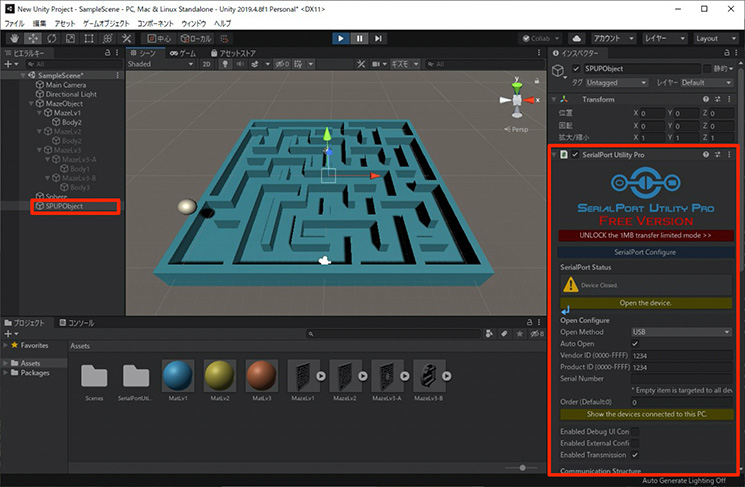

然后,创建一个空的GameObject,并附加SPUP组件。请从Unity菜单中,选择[Game Objects(游戏对象)] > [Create Empty(创建空对象)]。 将新创建的游戏对象重命名为“SPUPObject”。选择“SPUPObject”后,请从Unity菜单中选择[Component] > [SerialPort] > [SerialPort Utility Pro],添加组件。

arduino-digital-ball-maze-02_25



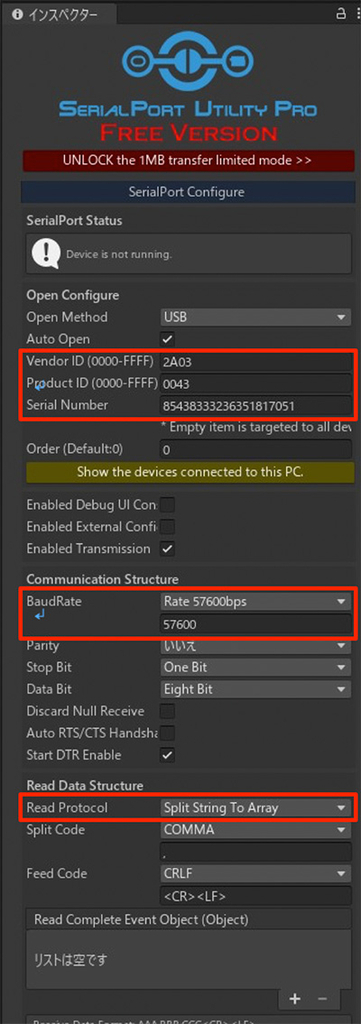

设置为连接Arduino UNO。使用USB数据线将Arduino UNO连接到您的电脑,在已连接状态下按下“SerialPort Utility Pro”上显示“Show the devices connected to this PC”的黄色按钮。如果您按下在新窗口中打开的按钮,将会自动输入VenderID、ProductID和Serial Number。需要使通信速度与Arduino程序中设置的值相匹配。请从BaudRate的下拉菜单中选择57600bps。需要设置接收来自Arduino的数据的方法。请将“Read Protocol”设置为“Line Feed Data To String”。

arduino-digital-ball-maze-02_27



步骤6:主程序

创建一个用SPUP执行串行通信并根据加速度传感器模块的值移动迷宫的程序。这是本项目的核心程序。

请从Unity菜单中选择[Assets] > [Create] > [C# Script],创建一个C#文件,并将其命名为“MazeScript”。双击C#文件打开编辑器,输入以下代码。

MazeScript.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System;

public class MazeScript : MonoBehaviour
{
    public SerialPortUtility.SerialPortUtilityPro serialPort = null;

    Vector3 accSensor;//加速度传感器
    int photoRef1 = 0;//反射式光电传感器1
    int photoRef2 = 0;//反射式光电传感器2
    int threshold = 700;//反射式光电传感器阈值
    int mazeType = 0;//0:无

    public GameObject mazeLv1;//迷宫Lv1的游戏对象
    public GameObject mazeLv2;//迷宫Lv2的游戏对象
    public GameObject mazeLv3;//迷宫Lv3的游戏对象
    public GameObject ball;//小球的游戏对象
    public GameObject goalText;//显示终点
    public Vector3 cameraPosOffset;//小球和相机的距离

    Vector3 ballDefaultPos;

    void Start ()
    {
        ballDefaultPos = ball.transform.position;//记录小球的初始位置
        reset();
    }

    void Update ()
    {
        //摄像头
        Camera.main.transform.position = ball.transform.position + cameraPosOffset;
        Camera.main.transform.LookAt(ball.transform.position);

        // 旋转
        Vector3 rotationEuler = new Vector3(Mathf.Atan2(accSensor.x, accSensor.z) / Mathf.PI *180,
                                    0,
                                    Mathf.Atan2(accSensor.y, accSensor.z) / Mathf.PI *180);
        Quaternion rotation = Quaternion.Euler(rotationEuler);
        gameObject.transform.rotation = Quaternion.Lerp(gameObject.transform.rotation,rotation, 0.1f);

        // 复位
        if(Input.GetKeyDown(KeyCode.Space))
        {
            reset();
        }

    }

    public void reset()
    {
        setMaze();//迷宫的初始化

        ball.transform.position = ballDefaultPos;
        ball.GetComponent<Rigidbody>().velocity = Vector3.zero;
        ball.GetComponent<Rigidbody>().angularVelocity = Vector3.zero;

        goalText.SetActive(false);

        stopVibe();//振动电机停止
    }

    public void setMaze()
    {
        Debug.Log("photoRef1:" + photoRef1 +"  photoRef2:" + photoRef2);

        if( (photoRef1 == 0) && (photoRef2 == 0))
        {
            //如果值为 0,则不执行任何操作
            return;
        }else if( (photoRef1 < threshold) && (photoRef2 > threshold) )
        {
            //1级
            mazeType = 1;
            mazeLv1.SetActive(true);
            mazeLv2.SetActive(false);
            mazeLv3.SetActive(false);
        }else if( (photoRef1 > threshold) && (photoRef2 < threshold) )
        {
            //2级
            mazeType = 2;
            mazeLv1.SetActive(false);
            mazeLv2.SetActive(true);
            mazeLv3.SetActive(false);
        }else if( (photoRef1 < threshold) && (photoRef2 < threshold) )
        {
            //3级
            mazeType = 3;
            mazeLv1.SetActive(false);
            mazeLv2.SetActive(false);
            mazeLv3.SetActive(true);
        }
    }

    public void ReadComplete(object data)
    {
        var text = data as List<string>;
        if(text.Count != 5) return;
        accSensor = new Vector3( float.Parse(text[0]), float.Parse(text[1]), float.Parse(text[2]));
        photoRef1 = int.Parse(text[3]);
        photoRef2 = int.Parse(text[4]);
    }

    public void startVibe()
    {
        //使振动电机运转的命令
        serialPort.WriteCRLF("start");
    }

    public void stopVibe()
    {
        //使振动电机停止的命令
        serialPort.WriteCRLF("stop");
    }

}



请将“MazeScript”拖放到“MazeObject”。

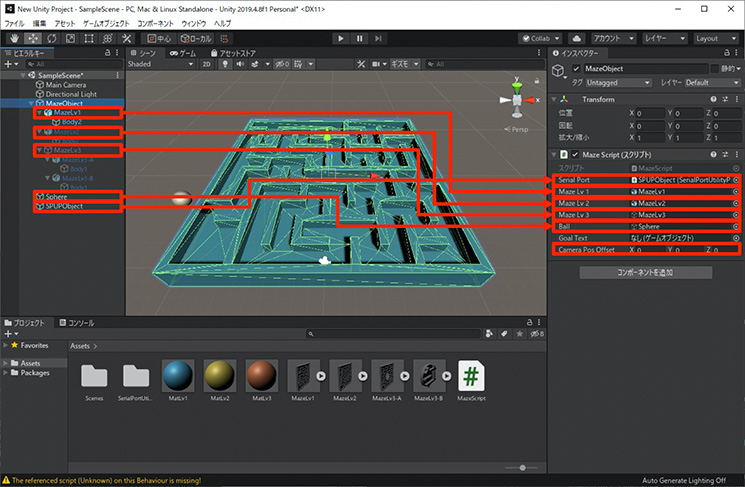

从“MazeObject”的检视面板中设置“MazeScript”。将“SPUPObject”拖放到Serial Port(串行端口)。将“MazeObject”中的“MazeLv1、Lv2、Lv3”分别拖放到“Maze Lv1、Lv2、Lv3”项目中。将“Sphere”拖放到“Ball”上。Goal Text(终点文本)将在稍后设置,因此暂时将其留空。Camera Pos Offset用来设置摄像头和小球保持多少距离。请输入x 0、y 5、z -3。

arduino-digital-ball-maze-02_26



在“SPUPObject”的检视面板的SerialPortUtilityPro设置中,有一个叫做“Read Complete Event Object(Object)”的项目。该项目用来指定接收到串行通信时调用的函数。这里为“MazeScript”的 ReadComplete函数。

请单击项目右下角的加号图标。将Maze Object(迷宫对象)拖放到“无(对象)”字段。单击右上角的Nofunction下拉菜单,然后选择[MazeScript] > [ReadComplete]。

arduino-digital-ball-maze-02_28

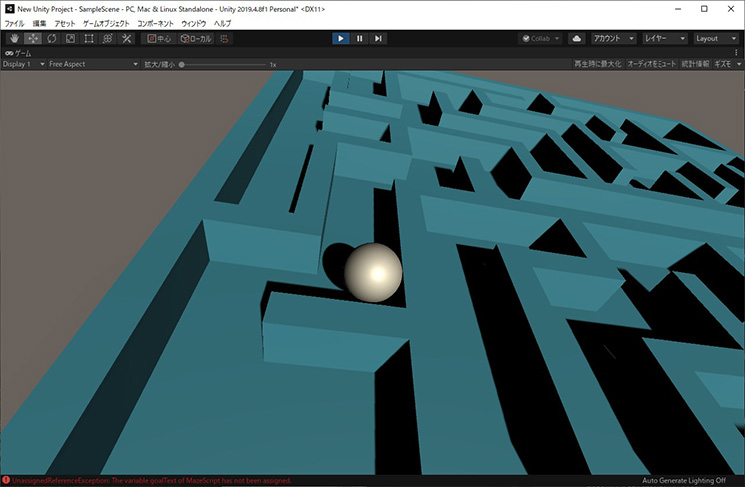

如果在这里执行程序,应该可以收到来自Arduino的加速度传感器模块数据,并且迷宫应该可以动了。那就试试这部分程序的运行情况吧。然后,该休息一下了!

arduino-digital-ball-maze-02_29



步骤7:设置终点

我们需要创建一个当成功到达终点时做出反应的机制。在终点设置一个用于判断碰触终点的透明对象(触发器),当小球碰到触发器时,会显示文本对象。

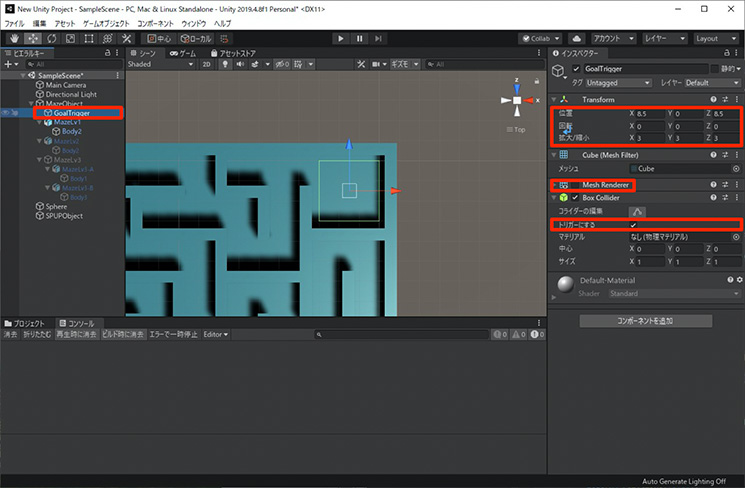

请从Unity菜单中选择 [Game Object] > [3D Object] > [Cube],创建一个立方体。将其重命名为“GoalTrigger”,并将其放置在层级面板的“MazeObject”中。移动到地图右上角的终点附近,通过缩放来调整大小。请取消选中“Mesh Renderer(网格渲染器)”,并将其设为隐藏,选中“BoxClider”的“设为触发器”。

arduino-digital-ball-maze-02_30

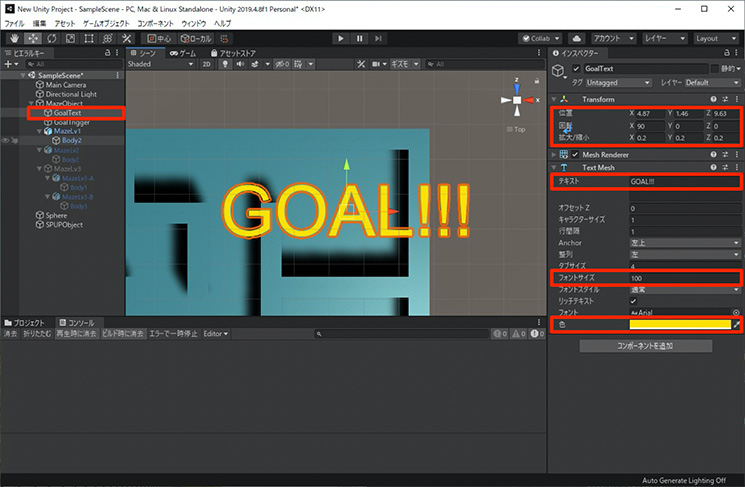

然后需要配置文本对象。请从Unity菜单中选择[Game Object] > [3D Object] > [3DText]。将其重命名为“GoalText”,并将其放置在层级面板的“MazeObject”中。当使Transform的X旋转90度时,应该可以看到“HelloWorld”字样。在检视面板的文本项目中输入“GOAL!!!”。改变Transform的位置,将其移动到终点附近,将缩放设置为 0.2,并将字体大小设置为 100。

arduino-digital-ball-maze-02_31



将用于判定到达终点的程序附加到“GoalObject”。
请从Unity菜单中选择[Assets] > [Create] > [C# Script(C#脚本)],创建一个C#文件,并将其命名为“GoalScript”。双击C#文件打开编辑器,输入以下代码。

GoalScript.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class GoalScript : MonoBehaviour
{
    public GameObject goalText;
    MazeScript MazeScript;

    void Start()
    {
        MazeScript = transform.root.GetComponent<MazeScript>();
    }

    void OnTriggerEnter(Collider other)
    {
        //接触时调用的事件
        if(other.name == "Sphere"){//如果名字是Shpere,
            goalText.SetActive(true);//显示终点文本
            MazeScript.startVibe();//发送使振动电机运转的命令
        }
    }
}

请将“GoalScript”拖放到“GoalTrigger”,将“GoalText”拖放到“Goal Script”的“Goal Text”项目中。

从“MazeObject”的检视面板中,将“GoalText”拖放到“MazeScript”的“GoalText”栏中。

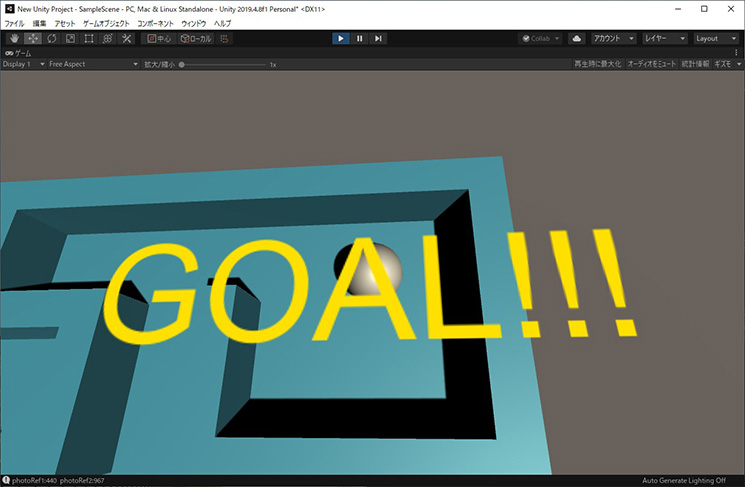

如果在这里执行程序,当到达终点时会显示“GOAL!!!”,并且振动电机应该会振动。要停止振动时,请按空格键重置游戏。终于像游戏样了!

arduino-digital-ball-maze-02_32



步骤8:2级关卡

需要给2级难度的迷宫添加扭曲功能。将触发器配置在地板开孔的下方,然后将小球移动到扭曲对象的坐标处。

首先,请禁用“MazeLv1”并激活“MazeLv2”。就像设置到达终点判定机制一样,制作一个立方体,将其放在地板开孔的下方,然后选中“BoxClider”的“设为触发器”。对象的名称是“WarpIn1”和“WarpIn2”。

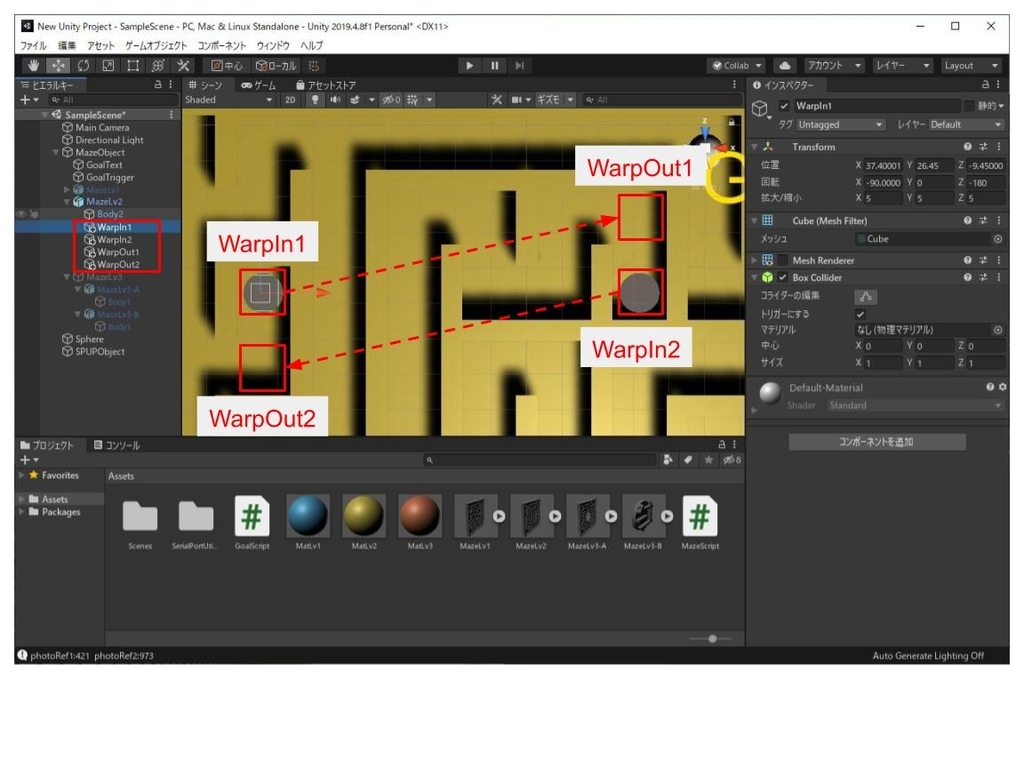

接下来,需要配置对象,用来指定要扭曲的目标。请从Unity的菜单中选择[Game Object] > [Create Empty]。对象的名称是“WarpOut1”和“WarpOut2”。将其配置在另一个孔的附近。

请将“WarpIn1”、“WarpIn2”、“WarpOut1”和“WarpOut2”放入层级面板的“MazeLv2”中。

arduino-digital-ball-maze-02_33

需要编写一个脚本来控制扭曲。请创建C#文件并在编辑器中输入以下代码:

WarpScript.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class WarpScript : MonoBehaviour
{
    public GameObject warpOut;

    void OnTriggerEnter(Collider other)
    {
        if(other.name == "Sphere"){
            other.transform.position = warpOut.transform.position;
        }
    }
}

请将“WarpScript.cs”附加到“WarpIn1”和“WarpIn2”中,并将“WarpOut1”和“WarpOut2”拖放到“Warip Out”项。

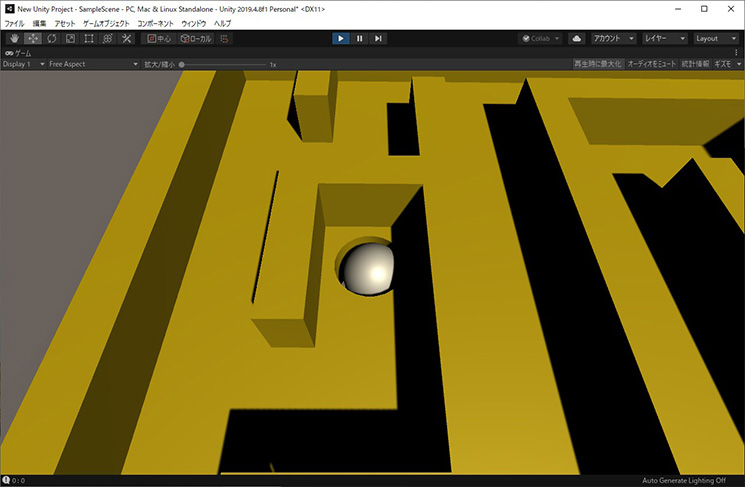

当执行这部分程序时,小球掉进洞里,会穿越到另一个洞附近。

arduino-digital-ball-maze-02_34



步骤9:3级关卡

3级难度的迷宫由两部分组成。迷宫外侧为“MazeLv3-A”,中间圆形挖空部分为“MazeLv3-B”。需要使中心部分缓慢旋转。请禁用“MazeLv2”并激活“MaseLv3”。然后编写使对象旋转的代码。请创建一个C#文件并输入以下代码:

RotateScript.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class RotateScript : MonoBehaviour
{
    void Update()
    {
        transform.Rotate(new Vector3(0.0f, 0.0f, 0.05f));
    }
}

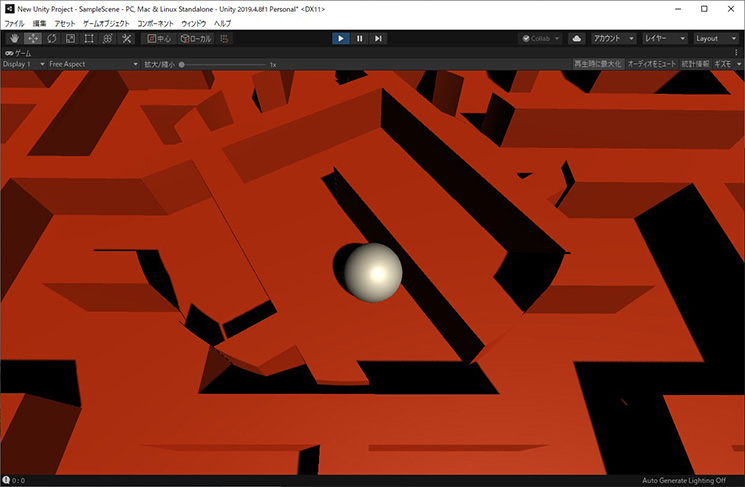

将“RotateScript.cs”附加到“MazeLv3-B”后,中心部分将会旋转。碰撞检测功能也会正常工作。

arduino-digital-ball-maze-02_35



步骤10:切换迷宫

终于完成了这三个迷宫。最后,我们需要进行一些设置,使替换实物迷宫时3D模型迷宫也会切换。请在1级实物迷宫放置在盒子上的状态下,运行Unity项目。当按下空格键时,控制面板上将会显示如下所示的反射式光电传感器反应值。

photoRef1:451 photoRef2:971

在1级实物迷宫的背面,在反射式光电传感器1的位置贴有黑色标记,在反射式光电传感器2的位置贴有白色标记。也就是说,反应值为黑色451,白色971。根据反射式光电传感器的高度,该值可能会有所不同,但存在“黑色<白色”的关系。

1级是黑白,2级是白黑,3级是黑黑,所以需要确定白色和黑色的阈值,当满足每个条件时就切换迷宫。

请看“MazeScript.cs”的第13行。在这里设置阈值。我们将阈值设为700,该值大致位于白色(451)和黑色(971)的中间。

    int threshold = 700;//反射式光电传感器阈值

在按下空格键时调用的setMaze()中,处理不同的情况。

    public void setMaze()
    {
        Debug.Log("photoRef1:" + photoRef1 +"  photoRef2:" + photoRef2);

        if( (photoRef1 == 0) && (photoRef2 == 0))
        {
            //如果值为 0,则不执行任何操作
            return;
        }else if( (photoRef1 < threshold) && (photoRef2 > threshold) )
        {
            //1级
            mazeType = 1;
            mazeLv1.SetActive(true);
            mazeLv2.SetActive(false);
            mazeLv3.SetActive(false);
        }else if( (photoRef1 > threshold) && (photoRef2 < threshold) )
        {
            //2级
            mazeType = 2;
            mazeLv1.SetActive(false);
            mazeLv2.SetActive(true);
            mazeLv3.SetActive(false);
        }else if( (photoRef1 < threshold) && (photoRef2 < threshold) )
        {
            //3级
            mazeType = 3;
            mazeLv1.SetActive(false);
            mazeLv2.SetActive(false);
            mazeLv3.SetActive(true);
        }
    }

已完成的Unity项目请参考分发文件中的“UnityApp”。但是,免费版的SerialPortUtilityPro无法分发文件,因此删除了SerialPortUtilityPro包和“SPUPObject”。请参阅步骤5进行设置。



4. 结束语

大家辛苦了!这个“数字滚球迷宫”怎么样?我认为这是一个使用Arduino和传感器将实物和数字内容混合在一起的有趣作品。

在本文中,我们制作了三个stage,还制作了要穿越的洞和旋转的墙壁。此外,还可以根据创意和想法创建各种stage,比如貌似有粘性而缓慢移动的地板、进入内部会弹出到空中的大炮、以及追球的对手角色。请大家勇敢地尝试制作原创stage作品!
