※本翻译文章最初发表于2022年5月12日，现重新编辑后再次发表。

虽然Devices Plus已经介绍过Arduino的多种应用和作品示例，但是了解相关基础知识对于任何项目的构建仍然是非常重要的！
这次，我们将为您介绍Arduino电子制作的基础知识。此次的分享嘉宾是著名的福田和宏老师，他因编写了《有这本书足够！用Arduino开始电子制作 超简单入门教程》等书籍而广为人知。

◆

在上一篇中，我们成功地对LED的亮度进行了控制，在本文中，将为大家介绍大电流电机的控制方法。

电机可用来驱动各种设备，例如无人机和汽车。电机是一种电子产品，当连接到电源时可以产生旋转运动。通过给轮胎和螺旋桨安装电机，可以利用电机的旋转来完成移动和上升等动作。

使用Arduino也可以控制电机。与上一篇中介绍过的LED项目一样，您可以通过接通和关断提供给电机的电源来控制电机旋转或停止。通过与其他传感器等器件结合使用，还可以实现比如当障碍物接近时电机停动这样的自动控制。

当电源方向反接时，电机会向相反的方向旋转。也可以通过调整流过的电流量来改变转速。基于这些原理，可以实现很多复杂的动作，比如在电机高速旋转时移动，在逐渐减速时停止在期望的目标位置，在遇到障碍物时回头向另一个方向移动。所以在本文中，我们将一起来了解使用Arduino控制电机的方法。



目录

1. 驱动电机需要驱动器
2. 将电机连接到Arduino
3. 通过程序控制电机
4. 改变电机的转速



驱动电机需要驱动器

通过Arduino的数字输出，可以在High和Low之间切换，我们曾用来控制LED的闪烁。使用该功能，应该还可以为电机供电。但是，实际上，即使您将电机直接连接到Arduino，电机还是无法运行的。

使电机运行需要大电流。例如，在本次使用的电机“RE-280RA”的情况下，可能会流过1A以上的电流。但是，Arduino的数字输出引脚最多只能承受20mA的电流。如果施加比这更多的电流，Arduino本身可能会损坏。因此，我们需要将电机连接到Arduino的输出引脚并对其进行控制。

这里我们使用的是“电机驱动器”。电机驱动器是用来控制电机的电子器件。我们需要准备一个将电机连接到电源以使电机运行的电路，并在其中插入电机驱动器。电机驱动器可通过外部信号导通和关断电机运行电路，并可控制电机的旋转和停止。由于控制信号中几乎不会流过电流，因此即使连接Arduino，也可以毫无问题地控制电机。

另外，通过电机驱动器，还可以利用控制信号切换旋转方向。电机驱动器配有两个控制引脚，一个设置为High时正转，另一个设置为High时反转。这使得电机驱动器可以控制电机的正转、反转和停止。



将电机连接到Arduino

现在让我们尝试利用Arduino来控制电机。这部分操作将使用以下电子元器件，因此请确保您已经准备好它们。

直流电机

这是电机本体。其中，可以用干电池等的直流电控制的电机称为“直流电机”。这次，我们将使用“RE-280RA”。RE-280RA可施加高达4.5V的电压。

电机驱动器

我们将使用电机驱动器来控制电机。驱动器具有根据来自Arduino的信号给电机供电并控制电机转向等功能。
此次我们使用的产品规格如下：

【绝对最大额定值（Ta=25℃）】
电源电压（VCC）：18V
电源电压（VM）：18V
输出电流（lomax）：1A
工作温度范围：-20〜75℃
保存温度范围：-55〜150℃

【推荐工作范围】
电源电压（VCC）：6.5〜15V
电源电压（VM）：6.5〜15V
输出H电压设置：

编号	引脚名	功能
1	VREF	输出H电压设置引脚
2	OUT2	输出引脚
3	RNF	输出端GND
4	OUT1	输出引脚
5	VM	电源（电机输出端）
6	VCC	电源（小信号端）
7	FIN	控制输入（正）
8	GND	GND
9	RIN	控制输入（反）

0.1μF电容器

电容器是可以储存少量电能的电子元件。电机在工作过程中会产生噪声。噪声可能会对其他电子元器件的工作产生不利影响。因此，可以通过在电机的两个引脚上连接电容器来降低噪声。

10kΩ（1/4W）电阻器

为了防止流过突发大电流损坏电子元器件，可以使用电阻器来抑制电流。此次，为了能给电机提供指定的电压，我们在Arduino的3.3V引脚上连接了电机驱动器。通常情况下，几乎没有电流流过，但由于在某些情况下可能会有流过大电流的风险，因此连接了一个10kΩ的电阻器以防止流过大电流。这个10kΩ电阻器上印有“棕黑橙金”四色颜色代码。

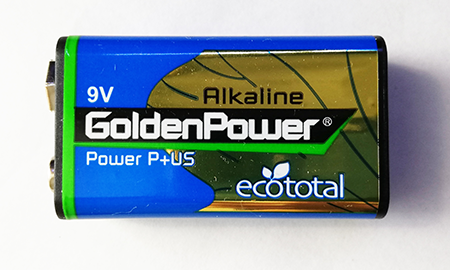

电池

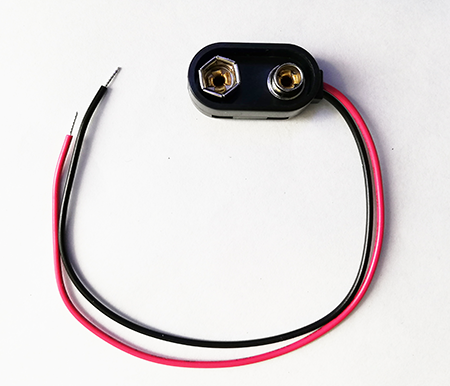

电池扣

我们将使用干电池作为驱动电机的动力源。在这里使用的是可提供9V电压的006P。另外，还会使用电池扣将电池连接到面包板上。

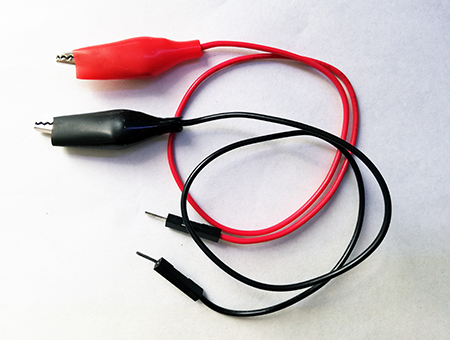

鳄鱼夹线

电机有引脚，需要连接到面包板。通常是将导线焊接到引脚上。但是如果您使用鳄鱼夹线，只需将鳄鱼夹夹住电机的引脚即可实现接线，可以省去焊接的麻烦。

准备好所需组件后，如下所示进行连接。

用鳄鱼夹夹住电机引脚，将电机连接到电机驱动器的引脚2和4。注意，在电机工作期间可能会产生噪声，噪声可能会影响其他设备工作，因此，需要将电容器连接到电机的两个引脚来降低噪声。

电机可以由单独准备的电池供电。因此，可以通过将电池连接到电机驱动器的引脚5和3来实现电池供电。

此外，本次使用的电机的供电电压范围为4.5V以内。因此，使用9V电池时，电压过高，可能会损坏电机。因此，请在电机驱动器的引脚1处指定输出至电机的最大电压。本次我们为电机提供3.3V的电压。将Arduino 3.3V电源连接到引脚1并指定最大电压值。电机旋转可以通过电机驱动器的引脚7和9来控制。这意味着需要分别连接到Arduino的引脚5和6，通过Arduino的输出对其进行控制。



通过程序控制电机

完成连接后，让我们实际尝试使用程序来控制电机。电机的旋转可以通过Arduino引脚5和6的输出来控制。旋转、停止和旋转方向都可以通过将这两个引脚设置为High或Low来控制。在BA6956AN的情况下，可以进行如下控制：

BA6956AN Connector	Connector 7	Connector 9
Connector Connected to Arduino	Connector 5	Connector 6
Stop	Low	Low
Normal Rotation	High	Low
Inverse Rotation	Low	High
Breaker	High	High

要正转时，使引脚5输出High，使引脚6输出Low。将以下程序写入Arduino，电机将开始正转。

const int MT_F = 5;
const int MT_R = 6;

void setup(){
    pinMode( MT_F, OUTPUT );
    pinMode( MT_R, OUTPUT );
}

void loop(){
    degitalWrite( MT_F, HIGH );
    degitalWrite( MT_R, LOW );

    delay( 1000 );
}

在第10行设置了引脚5输出High，在第11行设置了引脚6输出Low。
如果要反转，则需要使引脚5输出Low，使引脚6输出High。
程序如下：

const int MT_F = 5;
const int MT_R = 6;

void setup(){
    pinMode( MT_F, OUTPUT );
    pinMode( MT_R, OUTPUT );
}

void loop(){
    degitalWrite( MT_F, LOW );
    degitalWrite( MT_R, HIGH );

    delay( 1000 );
}

在第10行设置了引脚5输出Low，在第11行设置了引脚6输出High。如果要使电机停止运转，则需要让引脚5和6都输出Low。程序如下。

const int MT_F = 5;
const int MT_R = 6;

void setup(){
    pinMode( MT_F, OUTPUT );
    pinMode( MT_R, OUTPUT );
}

void loop(){
    degitalWrite( MT_F, LOW );
    degitalWrite( MT_R, LOW );

    delay( 1000 );
}

另外，如果引脚5和6都输出High，则会启动制动器，可以让电机在比两个引脚都置Low时更短的时间内停止运转。



改变电机的转速

上次，我们通过使用“PWM”这种输出方法成功地改变了LED的亮度。在电机上，也可以通过使用PWM控制来改变转速。通过在短时间内切换High和Low，电机在旋转和停止之间交替切换，转速实际上比正常速度慢。High的时间越长，转速越快；反之High的时间越短，转速越慢。

对于电机而言，通过PWM来输出想要旋转的方向的控制引脚，并使另一个引脚始终保持在Low的状态。正转时，通过PWM输出引脚5 并使引脚6保持在Low状态。反转时，通过PWM输出引脚6，并使引脚5保持在Low状态。下面是控制正转速度的程序：

const int MT_F = 5;
const int MT_R = 6;

void setup(){
    pinMode( MT_F, OUTPUT );
    pinMode( MT_R, OUTPUT );
}

void loop(){
    analogWrite( MT_F, 128 );
    analogWrite( MT_R, 0 );

    delay( 1000 );
}

在程序中，在第10行设置为向引脚5输出PWM比率的一半（最大为255），在第11行使引脚6保持在Low状态。当您改变第10行的数字时，速度也会随之改变。但是，如果High小于某个特定的比率，电机将不会旋转。如果减小该值电机不旋转，就请尝试指定更高的值。您可以通过逐渐增加或减少引脚5输出的值来逐渐改变速度。在接下来的程序中，转速将从停止状态逐渐提高，当达到最大值时，速度将会逐渐降低并最终停止运转。

const int MT_F = 5;
const int MT_R = 6;

void setup(){
    pinMode( MT_F, OUTPUT );
    pinMode( MT_R, OUTPUT );
}

void loop(){
    int speed;

    analogWrite( MT_F, 0 );
    analogWrite( MT_R, 0 );

    speed = 0;
    while( speed <= 255 ){
        analogWrite( MT_F, speed );
        delay( 100 );
        speed = speed + 5;
    }

    delay( 5000 );

    speed = 255;
    while( speed >= 0 ){
        analogWrite( MT_F, speed );
        delay( 100 );
        speed = speed - 5;
    }

    delay( 5000 );

}

在本文中，我们了解了通过Arduino控制LED和电机等电子产品的方法。下一篇将为您介绍如何通过Arduino确认开关的状态。

※希望了解更多有关电机驱动器基础知识的读者朋友，欢迎访问ROHM官网的“R课堂”！
