容性电路基础：从电容器的串联和并联加深理解

容性电路是指利用电容器暂时储存电荷的特性，具有平滑电源电压的纹波、通过旁路高频噪声分量实现降噪、以及阻断直流仅耦合交流（信号分量）等功能的电路总称。恰当地连接和布置电容器，可降低高频区域的噪声并使电源更稳定。在实际设计中，为满足所需的容值、耐压和高频特性要求，常常将多个电容器通过串联或并联的方式组合，作为合成电容来处理，这也是理解容性电路的首要关键点。智能手机的触控屏和各种0滤波电路等，都是容性电路的典型应用实例。本文将先介绍合成容量（串联、并联），随后展开讲解RC响应及容抗，从容性电路的物理原理到实际设计中的注意事项，系统性地进行阐述。

容性电路基础

电容器（Capacitor）是在“容性电路”中承担核心作用的元件。电容器具有储存电荷并形成电场的特性。在电路图中用两条平行线表示，其基本原理在于分离并存储电荷。通过考察电容器在从低频到高频的宽频率范围中的表现，可发挥其滤波、耦合、缓冲等多种作用。另外，电容器还具有对稳态直流不通导电流、仅对电压随时间变化时通导电流的特性。其结果是表现出阻断直流成分、通过交流成分的特性。

容性电路基础

电容的数学表达式、电容电压及单位

通常，电容器的容量（电容量，Capacitance）被解释为“每1V电压下所能存储的电荷量”。用公式表示如下：

\(C=\displaystyle\frac{Q}{V}\)

其中，\(Q\)表示电容器内储存的电荷，\(v_c\)表示电容器两端的电压（即电容电压）。因此，\(Q\)=\(C\)·\(v_c\)（当电压随时间变化时，可写为\(Q\)(\(t\))=\(C\)·\(v_c\)(\(t\))。在下文中，电源的直流电压写为\(V_{DC}\)，交流电源写为\(v_s\)(\(t\))，电容器两端电压则作为\(v_c\)(\(t\))处理。
当电容器的电压在交流电路中随时间变化时，其储存的电荷也会随之变化，表现为电容器引脚处流入或流出的电流（严格而言，并非电荷贯穿导体流动，而是体现为电荷的出入，即位移电流）。电容的单位是法拉（F），但1F非常大，因此实际电路中常用的是纳法（nF）和微法（µF）等较小的单位。这很适合高频滤波和信号耦合等用途。

电容器的串联、并联及合成电容

在实际电路中，通常不会只使用一个电容器，而是会组合使用多个电容器，以获得所需的电容量和耐压能力。通过串联、并联或复合配置，可以调整电路的特性。

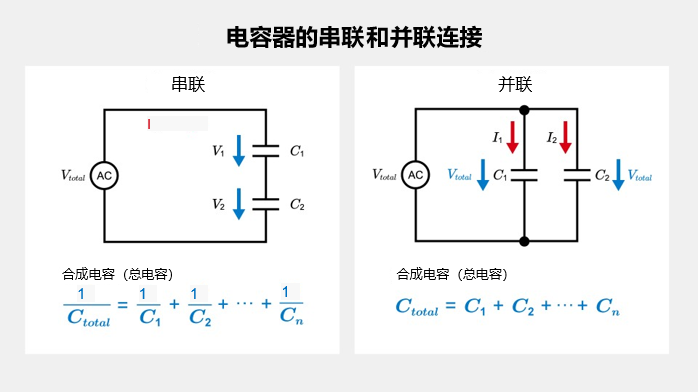

电容器的串联和并联连接

串联连接

当将电容器串联连接时，合成电容\(C_{total}\)将小于每个单个电容器的电容值。总电容可通过下面的公式求出：

\(\displaystyle\frac{1}{C_{total}}=\displaystyle\frac{1}{C_1}+\displaystyle\frac{1}{C_2}+⋯+\displaystyle\frac{1}{C_n}\)

在串联连接时，电压会被分压施加到各个电容器上，因此在处理高电压的电路中，具有易于实现高耐压的优点。但是，如果各电容器的容量和漏电流特性不同，加在各个电容器上的电压就会不均匀，此时可能需要加装平衡电阻等。串联连接时，由于各电容器所储存的电荷\(Q\)相等，因此每个电容器的引脚电压为\(V_i\) =\(Q\) / \(C_i\)。所以，容量越小的电容器更越容易承受高电压，为了避免因电压波动或漏电流差异导致的过电压问题，有时会加入平衡电阻。

并联连接

并联连接的电容器组，各电容器的容量相加后的值即为整体的总合成电容：

\(C_{total}=C_1+C_2+⋯+C_n\)

当需要实现更大的电容量，或希望结合使用不同种类的电容器以发挥其各自特性时，会采用并联连接的方式。在并联电路中，所有电容器都承受相同的电压，因此每个电容器承受的电压降与电源电压相同。
在下文中，虽然公式中的\(C\)在有些情况下表示单体电容量；但如果是由串联或并联连接构成的电路，则请将合成容量\(C_{total}\)代入\(C\)进行解读。（这里的\(v_c\)(\(t\)) 是指串联、并联连接“整体”的两端电压）

直流电路中的容性电路分析

用直流电源给电容器充电

当将电容器连接到直流电源时，首先会进行充电过程。初始电容电压为0V时，与电源电压的差值最大，因此会流过串联电阻\(R\)限制范围内的较大电流。不久后，随着电容器开始积蓄电荷，其电压逐步上升，与电源电压之间的差（\(V_{DC}\) − \(v_c\)(\(t\))）逐渐缩小，因此\(dv_c\)(\(t\)) / \(dt\)也随之减小，电流逐渐变小。电流可以用下面的公式来表示：

\(i(t)=C\displaystyle\frac{dv_c(t)}{dt}\)

其中，\(i\)(\(t\))表示流入电容器引脚的瞬时电流（引脚电流），\(C\)表示电容量，\(v_c\)(\(t\))表示电容电压。在充电初期阶段的特点是\(dv_c\)(\(t\)) / \(dt\)较大，因而会有大电流通过。最终，当电容器被充电至电源电压时，电流几乎变为0，电容器对直流电源而言实际上表现为近似开路状态。
在下文中，\(v_c\)(\(t\))定义为“+引脚电位、−引脚电位”，\(i\)(\(t\)) 以流入+引脚的方向为正方向。

RC充电指数响应的推导步骤

设基本充电电路为电阻\(R\)和电容\(C\)串联后与直流电源 \(V_{DC}\)相连接的电路。

根据基尔霍夫定律，电阻两端的电压\(i\)(\(t\)) × \(R\)与电容器电压\(v_c\)(\(t\))之和等于电源电压\(V_{DC}\)。
代入\(i\)(\(t\)) = \(C\)·\(dv_c\)(\(t\)) / \(dt\)，建立微分方程。
通过求解一阶线性微分方程，求得电容器电压\(v_c\)(\(t\)) 。

最终得到的电容电压如下：

\(v_{c}(t)=V_{DC}(1-e^{-\frac{t}{RC}})\)

在\(t\) =0的时刻，\(v_c\)(0) =0，随着时间推移，\(e^{–t/(RC)}\)项将逐渐消失，\(v_c\)(\(t\))渐近于\(V_{DC}\)。因此，经过最够长的时间后，电容器会被充电至电源电压，对直流而言呈现出类似开路的特性。这也是“电容器阻隔直流”的原因之一。

电容器向电阻负载放电

与充电过程相反，当将初始电压为\(V_0\)的电容器连接到电阻\(R\)时，电容电压\(v_c\)(\(t\)) 呈指数规律下降。用公式表示如下：

\(v_{c}(t)=V_{0} e^{-\frac{t}{RC}}\)

其中\(t\) =0的时刻电容电压为\(V_0\)，随着时间的推移，电荷通过电阻被释放，最终趋近于0V。电流同样会呈指数规律衰减，当电容器所储存的电荷被耗尽后，电路最终进入稳态。
另外，根据被动符号规则的定义（以流入+引脚的方向为正方向），放电时\(dv_c\)(\(t\)) < 0，因此\(i\)(\(t\)) = \(C\)·\(dv_c\)(\(t\)) / \(dt\)为负值（若要将放电方向定义为正方向，则需将电流定义反转处理）。

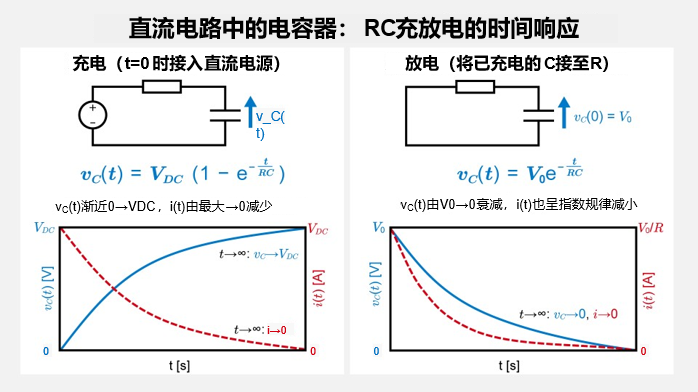

直流电路中的充放电

电容器在直流电路中的应用

电容器在直流系统中一般有以下几种常见用法：

平滑与滤波
在电源电路中，在整流器之后配置电容器可降低纹波电压，从而可获得更稳定的直流输出。
去耦
在数字电路等应用中，为吸收因高速开关引起的局部电压下降，会设置电容器。
备用电源
大容量电容器也可用于在电源瞬间中断时，短时间内维持电路运行。

电容器在直流电路中的代表性用法

容性电路和交流（AC）中的充电、相位角及波形

前面了解了电容器在直流电路中的工作，接下来看在施加交流电压的环境下，电容器如何表现。交流电路中电压和电流呈正弦波或其他周期性波形，电容器连续进行反复充放电。

在交流容性电路中的电荷反转与连续充放电

假设交流电源\(v_s\)(\(t\)) = \(V_m\) sin(\(ωt\))等，电容器将不断重复“充电至电压达到峰值，当施加反向电压时放电”的循环。根据频率和电容器容量的不同，在一个周期内流过的电流大小和时序会有显著变化。高频时，通过电容器的电流趋于变大，而低频率时则趋于变小。这是因为电容器会以依赖于频率的“容抗”来抵抗（阻碍）电流。每当瞬时电压极性切换时，施加在电容器两端的电压就会发生变化，从而大大影响着电流的相位。

容性电路中电压与电流的相位关系

在纯容性电路（电源与电容器直接连接的理想\(C\)）中，由于\(v_c\)(\(t|0) = \(v_s\)(\(t\)) ，因此\(i\)(\(t\)) = \(C\)·\(dv_c\)(\(t\)) / \(dt\)与\(i\)(\(t\)) = \(C\)·\(dv_s\)(\(t\)) / \(dt\)具有相同的含义。另外，对于电容器而言，电流比电压超前90度。将其用公式表示，即为\(i\)(\(t\)) = \(C\)·\(dv_C\)(\(t\)) / \(dt\)，这是因为电压变化率达到最大的瞬间正是电流达到峰值的时刻。反之，在电压达到最大值的瞬间，因为\(dv_c\)(\(t\)) / \(dt\) = 0，因此电流变为零。

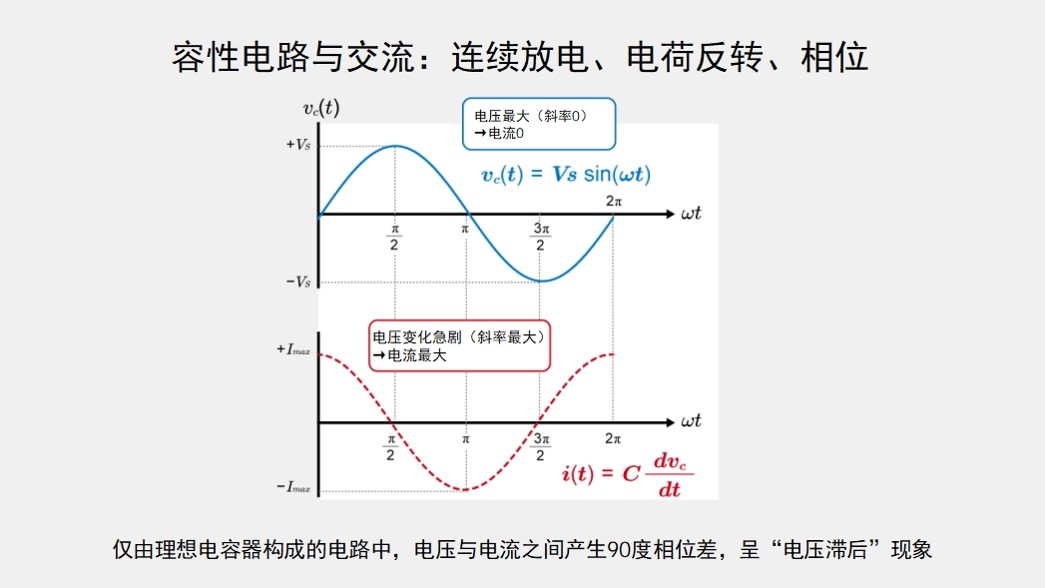

容性电路中电压与电流的相位关系

理解交流电路中的容抗

在交流电路中，除电阻\(R\)外，若存在电感\(L\)或电容\(C\)，则各个元件会表现出随频率而变化的“电抗”。对于电容器而言，这种电抗被称为“容抗”，其大小随频率\(f\)及电容量\(C\)的变化而变化。
※关于电抗，请参考“什么是电抗？ “电路中电流流动的阻碍”一文。

电抗公式与推导过程

对电容器电压与电流的关系式\(i\)(\(t\)) = \(C\)·\(dv_c\)(\(t\)) / \(dt\)应用正弦波\(v_c\)(\(t\)) = \(V_m\) sin(\(ωt\))，可推导出交流下的电容器电流。

将\(v_c\)(\(t\)) = \(V_m\) sin(\(ωt\)) 进行微分，得到 \(dv_c\)(\(t\)) / \(dt\) = \(ω\)_ \(V_m\) cos(\(ωt\))。
\(i\)(\(t\)) = \(C ω V_m\) cos(\(ωt\))。
根据电压与电流的振幅比定义容抗\(X_C\)を定義すると、\(X_C\) = 1/(\(ωC\)) 。

此时电容器的复阻抗表示为\(Z_C\) = 1/(j\(ωC\)) = -j\(X_C\)。
由于\(ω\)是角频率（\(2πf\)），因此使用\(f\)可表示如下：

\(X_{C}=\displaystyle\frac{1}{2πf C}\)

单位用欧姆（Ω）表示，但这不是电阻分量，而是依赖于频率的“电流通过难度”，在理想情况下不产生功耗，这一点与电阻不同。

交流容性电路中的功率与能量

理想的电容器在交流电通过时不会消耗功率（但瞬时功率会正负波动）。在实际电路中，在电容器与电源之间会不断交换能量，存在瞬时功率转移。通过正确理解这一点，便能看出功率因数改善和能源管理的重要性。

交流电容器的能量存储与释放

交流状态下的电容器，会在电压朝一个方向上升时储存能量，并在电压反转时将能量释放回电路，如此循环。首先，瞬间存储在电容器中的能量可以用下面的公式表示：

\(\displaystyle E=\displaystyle\frac{1}{2}C\left[v_{c}(t)\right]^2\)

由于\(v_c\)(\(t\))按正弦波（如\(V_m\) sin(\(ωt\))等）变化，因此电压上升时电容器储存电荷，电压下降或极性反转时则发生放电。在理想的电容器中，一个周期内正负功率的平均值为零，因此从外部来看，其表现如同“未消耗能量”。
然而，即使平均有功功率为0，电源与电容器之间能量仍会作为无功功率周期性地往复（超前无功功率）。这种往复电流若遇到布线电阻或ESR，将会导致损耗。

瞬时功率的公式及其含义

电路元件中的瞬时功率\(p\)(\(t\)) 可通过下面的公式表示：

\(p(t)=v_{c}(t)\times i(t)\)

针对电容器为：

\(i(t)=C\displaystyle\frac{dv_{c}(t)}{dt}\)

若设\(v_c\)(\(t\)) = \(V_m\) sin(\(ωt\))，则\(ti\)(\(t\)) = \(C ω V_m\) cos(\(ωt\))，由此可得出：

\(p(t)=\left[V_{m} \sin(ωt)\right]×\left[C ω V_{m} \cos(ωt)\right]=C ω V_{m}^2 \sin(ωt) \cos(ωt)\)

再根据三角函数公式sin(α)cos(α) = ½ sin(2α)，化简为：

\(p(t)=\displaystyle\frac{C ω V_{m}^2}{2}\ \sin(2ωt)\)

这样就可以得到在正负之间振荡的形式。对一个周期进行积分，理想情况下结果为0，因此不存在平均功耗。
这种正负振荡的功率分量为无功功率，表示能量在电源与电容器之间周期性往复。通过接入电容器来抵消无功功率，即功率因数改善（PF补偿）的基本原理。
※关于功率因数，请参考“什么是功率因数？：计算和改善效率”一文。

能量的往复与频率依赖性

容抗\(X_C\) = 1/(\(ωC\))随频率的升高而减小，因此频率越高，电容器就越容易通过电流。这是由于需要针对电压变化快速进行充放电，该特性被应用于功率因数改善（PF补偿）和降低纹波等用途。另一方面，当电容量较大时，瞬间交换的电荷量增加，因此由电阻、布线等因素引起的电压降和热损耗有时会变得不可忽视。通过考量这些现象，可以进行合理的滤波设计和电源设计。
