欧姆定律是描述电路中电压、电流和电阻之间关系的定律。根据欧姆定律，电压等于电流与电阻的乘积，可对电路进行设计和分析。欧姆定律是控制电路中的电流流动并提供适当电压的基础。

本文将介绍欧姆定律的原理和历史及其在实际电路中的应用相关的知识，提供了解欧姆定律并将其应用于电路分析和设计所需的信息。

什么是直流电路？

直流电路是电流的方向和大小不随时间变化的电路。直流电路的主要作用是为电子设备和系统提供稳定的电能。在日常生活中，直流电路被广泛应用于智能手机、笔记本电脑和电动工具等电池供电设备。在直流电路的设计和分析中，欧姆定律（电压=电流x电阻）和基尔霍夫定律（电流和电压守恒定律）发挥着重要作用。通过使用这些定律，可以实现高可靠性的供电。

下面详细介绍直流电路的基本要素。

直流电（DC）

直流电路的核心是直流电（DC)。直流电是一种电子沿一个方向流动的电流，一般是从正极流向负极。由于电子始终沿同一方向移动，因此这是一种不会随时间变化的电流。

电压源

直流电路通常含有电压源。电压源会产生用来供给电流的电压，并驱动电路中的电子。电压源可以由电池、电源或其他电源装置提供。

电路的构成要素

直流电路由各种要素构成。其中包括电阻器、电容器、电感器、晶体管等元器件。这些元器件会影响电路的工作和性能，可根据不同的应用需求进行相应的设计。

电流、电压和电阻的基本原理

电流表示电子的流动，电压表示推动电子流动的力。根据欧姆定律，电压与电流和电阻成正比。

電流（\(I\)）

电流是指导体内电子移动形成的电子流动。电流通常以安培（A）为单位进行测量，表示电子流过导体的速度和方向。电流通常由电压驱动，测量电路中移动的电子量。

电压（\(V\)）

电压是驱动电流的力，为电子提供能量。电压通常以伏特（V）为单位测量，可提供电流流动所需的势能。电压由电池或电源提供，为电子提供动力，产生流经电路的电流。

电阻（\(R\)）

电阻是可以限制电流流动并降低电压的元件。电阻以欧姆（Ω）为单位进行测量，电流通过电阻时会消耗能量。电阻会使电流减少，并限制电子的流动。

串联电路和并联电路的特性与差异

串联电路是元器件串联连接、电流流过同路径的电路；而并联电路则是元器件并联连接、电流分流通过各并联支路的电路。串联电路的特性之一是电阻相加后的总电阻较高。并联电路通过计算各电阻的倒数之和即可求出总电阻。

串联电路

在串联电路中，各组件共享一条路径并按顺序连接。其特点如下：

1. 电流相同：串联电路中的所有组件共享相同的电流。这意味着电流以恒定的速度流过电路。
2. 电压分压：电压被分配给各组件。根据欧姆定律，电压与电阻成正比，因此电阻高的组件两端电压也较高。
3. 总电阻的计算：电阻值是串联组件的电阻值之和。也就是说，合成电阻（总电阻）只是各组件电阻值的总和。

并联电路

在并联电路中，组件并联连接，具有多条电流路径。并联电路的特点如下：

1. 电流分支：在并联电路中，电流会分支并流入每个组件。各组件单独接收电流。
2. 电压相同：所有组件共享相同的电压。这意味着施加给并联电路中每个组件两端的电压相同。
3. 倒数电阻：将各组件的倒数（1/电阻值）相加即可得出整个并联电路的总电阻（合成电阻）。该总电阻是通过将倒数相加并取其倒数计算得出的。

欧姆定律

欧姆定律表明，电流（\(I\)）与电压（\(V\)）成正比，与电阻（\(R\)）成反比。这种关系用公式\(I = V / R\)来表示。利用欧姆定律，可以在设计电路和选择电子元器件时正确计算出所需的电压和电阻，从而实现高效的电气设备设计。了解欧姆定律可以使电路设计和分析更加准确。

欧姆定律的历史

欧姆定律的历史

欧姆定律由德国物理学家乔治·西蒙·欧姆于1827年提出的。他的发现最初并没有被接受，但随着时间的推移，人们逐渐认识到该定律的重要性，欧姆定律成为电气工程的基础。该定律对电气工程的发展产生了巨大影响，是了解电流、电压和电阻之间关系的基本原理。

欧姆定律的基本公式

欧姆定律的基本公式

欧姆定律的基本公式如下：

\(V=I\times R\)

其中各项的含义如下：

• \(V\) 是电压（伏特）
• \(I\) 是电流（安培）
• \(R\) 是电阻（欧姆）

该公式表明电压是电流与电阻的乘积。具体而言，即电流与电压成正比，电阻与电流成反比。欧姆定律是电路中电压、电流和电阻相互关系的数学表达。

欧姆定律作为电气工程和电子技术的基础得到了广泛应用。了解电流、电压和电阻之间的关系，有助于进行电路的设计、分析以及故障排除。从电子设备的设计到电力传输等的众多应用领域，该定律都发挥着重要作用。另外，正确理解和应用欧姆定律有助于更大程度地减少用电时的危险并确保安全性。

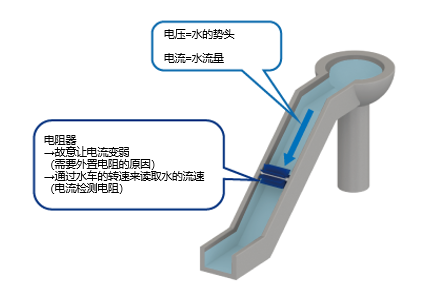

电压和电流的比例关系 – 物理解释

欧姆定律指出的电压和电流之间的比例关系，可以通过电子通过电阻时所受到的力来解释。电压是使电子移动的力，电阻是阻碍电子移动的力。电流表示流过该电阻的电子数量。根据欧姆定律，电流会随着电压的增加而增加。

什么是电压？

电压是在电路中使电子移动的动力源。电子流动形成电流，推动这种流动的力就是电压。电压可以由电池、电源或其他电子设备提供。

什么是电流？

电流是指电子在导体中的流动。电流表示电子移动的速度和数量，以安培为单位进行测量。1安培的电流表示1秒内流过1库仑的电荷。

物理解释

从物理上讲，电压是电场力作用在电子上的能量。当电子在电场中移动时，会从电场接收能量并利用该能量在导体内移动。电压的大小显示电场的强度，并决定电流的大小。

电阻与电流成反比关系 – 原理说明

电阻和电流之间的反比关系是欧姆定律的一部分。欧姆定律指出，如果电压恒定，电流就会随着电阻的增加而减少。这是因为电阻阻碍了电子的流动。因此，电阻越大，电流越小。

电阻的作用

电阻是在电路中阻碍电流流动的元素。当存在电阻时，电子不能自由流动，会因电阻而延迟或减少。电阻会导致导体内电子运动的能量耗散，从而使电路中的电流受到限制。

原理说明

为了从物理的角度理解电阻的原理，让我们来思考一下电阻内的电子运动。在电阻器内部，电子会与原子和分子碰撞，每次碰撞都会造成能量耗散。这种能量耗散会制约电子的运动并使电流减少。
当电阻很大时，电子就会经历更多的能量耗散，流动速度会变慢，电流会减少。当电阻很小时，能量耗散就少，电子移动更自由，电流会增加。
这种反比关系使得电阻成为用来控制电流的重要元素，利用电阻可调整电路中的电流分配和限制电流。

欧姆定律与直流电路分析

欧姆定律是电路的基本定律，指出了直流电路中电压（\(V\)）、电流（\(I\)）、以及电阻（\(R\)）之间的关系。

下面介绍欧姆定律是如何在实际电路中应用的。

在电路分析中应用欧姆定律的方法

欧姆定律的应用方法

将欧姆定律应用于电路分析时，通常应按以下步骤进行：

1. 确定电路中的元素：确定电路中的电阻和电压源。这样可以明确要将欧姆定律应用于哪些元素。
2. 了解电压和电流之间的关系：根据欧姆定律，了解特定电阻的电压和电流之间的关系。其关系用\(V = I × R\)表示。
3. 计算：利用欧姆定律计算电阻值。通过电压和电流之间的比例关系求出电阻。另外，还可以利用给定的电路中的电压和电阻值来计算电流。这是欧姆定律的应用方法之一。此外，欧姆定律还可以用来计算电路中特定部分的电压降。这种计算有助于评估电路中电子流的能量损耗。
4. 应用于整个电路：当电路中有多个电阻时，可将欧姆定律应用于每个电阻，计算电路中的电压和电流分布。这有助于了解电路的工作情况。
5. 电路分析：利用欧姆定律可以分析电路中的电压、电流和电阻，以了解电路的性质和特性。这对于电路设计和故障排除来说很有用。

具体的电路计算示例

为了更好地理解电路分析中的欧姆定律，我们来看一个电路计算的具体示例。假设电路如下：

在这个串联电路中，假设给出了个电阻的值（\(R_1\)、\(R_2\)、\(R_3\)）和电源电压（\(V\)）的值。下面介绍利用欧姆定律计算电路中的电流和电压降的步骤。

1. 1. 假设已经给出\(R_1\)、\(R_2\)、\(R_3\)的值。
   2. 计算整个电路的电流。
      在串联电路中，流过所有电阻的电流相同。根据欧姆定律，整体电流\(I\)计算如下：
      \(I=\displaystyle \frac{V}{R_1+R_2+R_3}\)

计算各电阻的电压降。

1. 将流过各电阻的电流\(I\)与电阻值相乘即可求出各电阻的电压降\(V_1\)、\(V_2\)、\(V_3\)。
   \(V_1=I\times R_1\)
   \(V_2=I\times R_2\)
   \(V_3=I\times R_3\)
2. 将各电阻的电压降相加，确认该值是否与电源电压 \(V\) 一致。在串联电路中，所有电阻的电压降之和需要等于电源电压。

   \(V=V_1+V_2+V_3\)

欧姆定律在实际问题中的应用

下面介绍应用欧姆定律来解决实际问题的方法。欧姆定律在电路设计和故障排除中很重要，是理论知识与实践技能相结合的关键。

问题1：电流的计算

题目：在电压为10V的电路中连接电阻值为20Ω的电阻。请计算该电路中的电流。

解决方法：利用欧姆定律计算电流。欧姆定律的公式为：
\(V=I\times R \)
求出该公式中的电流（\(I\)）：
\(I=\displaystyle \frac{V}{R}\)
通过代入给定值进行计算：
\(I=\displaystyle \frac{10V}{20\mathrm{\Omega}}=0.5A\)
所以，该电路中的电流为0.5安培（A)。

问题2：电阻值的计算

题目：在电流为2A的电路中，电压为15V。请计算该电路中的电阻值。

解决方法：再次利用欧姆定律计算电阻值。欧姆定律的公式为：
\(V=I\times R\)
求出该公式中的电阻（\(R\)）：
\(R=\displaystyle \frac{V}{I}\)
通过代入给定值进行计算：
\(R=\displaystyle \frac{15V}{2A}=7.5\mathrm{\Omega}\)
所以，该电路中的电阻值为7.5Ω。

欧姆定律不成立的条件

欧姆定律是适用于很多电路的基本定律，但在某些条件下可能会不成立。

1. 存在非线性元件

欧姆定律适用于具有恒定电阻的线性元件。但是，即使在直流电路中，如果含有二极管或晶体管等非线性元件，电压和电流之间的关系也不再是线性的，因此无法应用欧姆定律。在这些元件中，由于电流会随着电压的增加而呈指数级变化，因此电阻值不是恒定的。

2. 极端的温度变化

温度是影响电阻值的重要因素之一。对于一般的金属电阻体而言，随着温度升高，原子的振动会增加，从而妨碍电子的运动，导致电阻值增加。反之，随着温度降低，电阻值会降低。受这种温度变化的影响，电阻值变得不恒定，因此欧姆定律不成立。这种影响在极端温度环境下尤为明显。

3. 大电流导致的自发热

当流过大电流时，电阻体本身就会发热。这种自发热会导致电阻体温度升高，电阻值发生变化。在这种情况下，欧姆定律也不成立。在容易受自发热影响的电路设计中，冷却和热管理非常重要。

4. 压力的影响

当使用压电材料或压敏电阻时，压力的变化会直接影响电阻值。当压力发生变化时，材料的内部结构也会发生变化，从而导致电阻值增加或减少。例如，当施加压力时，原子之间的距离减小，使电子更容易移动，从而可能使电阻值降低。反之，当施加的压力变小时，电阻值会增加。这种情况也不适用欧姆定律。
综上所述，欧姆定律不成立的条件包括“存在非线性元件”、“极端的温度变化”、“大电流导致的自发热”以及“压力的影响”等因素。通过了解这些条件并采取适当的措施，可以提高电路的稳定性和可靠性。

欧姆定律和电路计算技术

在电路计算中使用欧姆定律时，有多种实用方法（技术）。利用欧姆定律的三角形技术，可以一目了然地了解电压、电流和电阻之间的关系。另外，通过使用图像分析和各种计算工具，可以有效地分析电路。

欧姆定律三角形技术及其使用方法

“欧姆定律三角形技术”是在电路计算中利用欧姆定律的技术之一。该技术可以直观地整理电压、电流和电阻，并简化计算。可以通过两个已知变量轻松计算出另一个变量。

三角形技术的基础知识

我们将使用下面的三角形来解释说明这种技术：

这个三角形有以下关系：

1. \(V\) （电压）位于三角形的顶部，\(I\)（电流）和\(R\)（电阻）位于三角形的底部。
2. 当已知三角形中的任意两个变量时，就可以计算剩下的一个变量。

利用该三角形计算所需物理量时，需要遮盖对象物理量，根据另两个物理量进行计算。
具体用法如下：

1. 确定计算对象：在电压（\(V\)）、电流（\(I\)）、电阻（\(R\)）中，确定要计算的变量。
   另外两个变量需要已知。
2. 在三角形内遮盖对象变量：在三角形内将要计算的对象变量遮盖起来。
   例如，要计算电压（\(V\)）时，需要将顶部的\(V\)遮盖起来。
3. 配置剩余变量：将已知变量代入三角形内。
   例如，将电流（\(I\)）和电阻（\(R\)）的值分别代入相应的位置。
4. 计算：使用三角形中未遮盖的变量与遮盖变量之间的关联公式进行计算。
   例如，要计算电压（\(V\)）时，使用公式\(V = I × R\)。

用法示例

例如，我们来看下面的题目：

题目：在电阻值（\(R\)）为 30Ω、电压（\(V\)）为 60V 的电路中，请计算电流（\(I\)）。
这个题目我们可以使用三角形技术来解决。要求出电流（\(I\)），需要按以下步骤进行：

1. 使用三角形技术，遮盖电流（\(I\)）。
2. 查看电压（\(V\)）和电阻（\(R\)）的位置。由于电压（\(V\)）的位置。由于电压（\(R\)）位于底部，所以要想求出电流（\(I\)），需要用电压（\(V\)）除以电阻（\(R\)）。
3. 写出三角形技术的公式：\(I = V / R\)
4. 4. 通过代入给定值进行计算： \(I = 60V / 30Ω= 2A\)

所以，该电路中的电流为 2 安培（A)。

电路图像分析 – 数值之间的关系和读取方法

本节将详细介绍直观地理解电压、电流和电阻之间关系的重要工具——“电路图像分析”。通过以图像方式分析电子电路，可以学习直观地掌握和解读电路的工作、数值之间的关系等方法。

图像分析的基础知识

电子电路图像分析是一种将电路元素（电压源、电阻、电流源、电容等）以图像方式展示在电路图上，以直观地了解电路工作情况的方法。其主要要点如下：

1. 绘制电路图：首先，需要绘制电路图。电路图使用符号和线条来表示电路组成元素以及它们之间的连接。
2. 电压和电流方向：在电路图上准确表示出电压和电流的方向。电压通常用箭头表示，电流通常用线条表示。这样就可以一目了然地掌握电流的流向和电压降的情况。
3. 欧姆定律的应用：利用欧姆定律（\(V = I × R\)），可以计算施加于电阻的电压和电流。此时，要注意电压和电流的方向，以正确计算。
4. 电路分析：当电路中的元器件串联或并联连接时，需要采用适当的方法进行分析，以更好地了解电路的特性。这样就能掌握电压和电流的分布情况。

数值之间的关系和读取方法

通过对电路的图像分析，就可以了解以下数值之间的关系：

1. 电压降：计算各元素（电阻、电容等电子元器件）处的电压降，可以了解电压分布。
2. 电流的分布：了解串联电路中电流恒定，并联电路中电流分流。
3. 电阻与电流的关系：利用欧姆定律计算电阻与电流的关系，了解电阻的作用。
4. 电压和电流源：以图像方式分析电压源和电流源对电路的影响，以了解电路整体的工作情况。

实用的计算工具和计算技巧

下面介绍一些实用的工具和技巧，以更好地有效利用欧姆定律进行电路计算。这些工具和技巧对于电子电路的设计和故障排除非常有用。

实用的计算工具

1. 欧姆定律计算器：可以使用在线计算器或移动终端应用程序来计算欧姆定律。这些工具有助于更有效地计算电阻、电流和电压。
2. 电子表格：利用电子表格软件（例如Microsoft Excel、Google Sheets），也可以创建用来进行电路计算的自定义工具。通过设置包含欧姆定律的公式，就可以自动执行复杂的计算。
3. 电子仿真软件：利用电子仿真软件（如SPICE）来模拟电路的工作，可以获得准确的计算结果。这在设计和分析复杂的电路时很有用。

技巧和建议

1. 单位统一：进行电路计算时，所有物理量的单位要统一。例如，电流的单位为安培（A)，电压的单位为伏特（V)，电阻的单位为欧姆（Ω)。
2. 信息准确：获得的有关电路元素（电阻值、电压源、电流源等）的信息要准确。使用不正确的信息将导致计算结果不准确。
3. 按步骤分析：分析电路时要一步一步地按步骤进行。可利用欧姆定律逐步计算并解决问题。
4. 符号和图纸：创建电路图并明确标出各元素是非常重要的。准确绘制符号和图纸，可以使计算更容易。
5. 实验和实践：不仅要学习电子电路的理论，实施实际的实验和参与项目也很重要。实践经验可以补充和深化学到的理论。

欧姆定律的应用与计算

基于欧姆定律的计算方法和公式应用

欧姆定律基本公式的应用

欧姆定律的基本公式\(V = I × R\)（电压 = 电流 × 电阻）可用于各种电路计算。下面是其应用示例：

1. 电压的计算：如果电流和电阻已知，则可以利用\(V = I × R\)来计算电压。
2. 电流的计算：如果电压和电阻已知，则可以利用\(I = V / R\)来计算电流。
3. 计算电阻：如果电压和电流已知，则可以利用\(R = V / I\)来计算电阻。

应用示例

例1：电子电路的设计
利用欧姆定律可对特定电子电路中的元素进行计算。例如，在设计控制LED的电路时，计算出正确的电阻值并提供适当的电流是非常重要的。
例2：电子元器件的选择
选择特定的电子元器件（电阻器、晶体管、二极管等）时，可以利用欧姆定律来计算所需的电流和电压降等参数。
例3：短路分析
针对电路中的电流和电压异常，还可以利用欧姆定律来诊断和分析短路等问题。

公式的应用

基于欧姆定律的计算方法应用，包括多种公式。下面是一些重要的公式：

1. 功率的计算：\(P = I × V\)（功率 = 电压 × 电流）有助于计算电路中的功耗。
2. 欧姆定律的应用：欧姆定律适用于各种电路元素。其中包括串联电路和并联电路的计算。
3. 瓦特定律：描述了功率、电阻和电流之间关系的瓦特定律（\(P = I^2 × R、P = V^2 / R\)）也有助于优化电源效率。

电路的物理特性基础知识

电阻的物理特性 – 与热的关联

电阻是电子电路中的重要元件，其物理特性及其与热的关联都很值得了解。下面详细介绍一下有关电阻的内容。

电阻发挥阻碍电流流动的作用，其单位是欧姆（Ω）。电阻的物理特性与以下因素有关：

1. 材料特性：电阻值取决于材料。不同的材料有不同的电阻值，常见的电阻材料有金属、陶瓷、碳等。这些材料对电子运动具有不同的阻力。
2. 温度依赖性：电阻值会随温度的变化而变化。通常，温度升高，电阻值也会升高。这一特性在欧姆定律的应用中很重要，尤其是对于在高温环境下工作的电路设计影响很大。
3. 温度系数：电阻温度系数表示电阻值随温度变化的变化率。通过温度系数可以看出电阻值对温度的敏感程度，通常用PPM/°C（百万分之一的变化率）来表示。

电阻温度系数

电阻的温度系数（\(α\)）是衡量电阻值对温度变化的敏感程度的指标。温度系数通过下面的公式表示：
\(\alpha=\displaystyle \frac{R_t-R_{ref}}{R_{ref}(T_t-T_{ref})}\)
其中，

• \(α\)是温度系数
• \(R_t\)是温度\(T_t\)下的电阻值
• \(R_{\text{ref}}\)是参考温度\(T_{\text{ref}}\)下的电阻值

一般电阻器的温度系数会因电阻器的材料而异。如果温度系数为正，电阻值会随温度升高而变大；如果温度系数为负则相反。

电阻与热

我们已经知道电阻会限制电流，但电阻也会消耗功率。当电流通过电阻时，电阻上消耗的电能将会转化为热能。这种热能会加热电阻器使其温度升高。

热与电阻的关联

热会影响电阻的温度系数并使电阻值发生变化。通常，会出现高温下电阻值增加的现象。这一点在电路设计中尤为重要。在高温状态下，电阻器的性能可能会发生变化，从而影响电路的精度和安全性。
电阻与热的关系可用下面的公式来表示：
\(R\left(T\right)=R_0[1+\alpha\left(T-T_0\right)]\)
其中，

• \(R\)（\(T\)）是温度 \(T\) 下的电阻值
• \(R_0\) 是参考温度 \(T_0\) 下的电阻值
• \(α\) 是温度系数（PPM/℃）

利用该公式可以计算温度从 T0 变为 T 时的电阻变化。温度系数 α 会因材料而异。

要实现高效的电路设计需要考虑的因素

1. 温度系数选择：选择电阻器时要考虑到温度系数，以确保电路在设计温度范围内准确工作。
2. 冷却：在处理大功率的电路中，需要考虑采取适当的冷却措施来控制电阻器的温升。
3. 热设计：需要对整个电路进行热设计，以防止电阻器和其他元器件过热。
4. 高温可靠性测试：需要对高温环境下的工作进行仿真，以确认电路的可靠性。

电容器和小灯泡的特性

本节将详细介绍电容器和小灯泡的特性。这些组件在实际电路中很常见，了解它们的作用和特性非常重要。

电容器的特性

作用和工作原理：
电容器是一种储存电荷的装置，其主要作用是储存电荷并为电路提供能量电容器由两个导体板（极板）和它们之间的绝缘体（电介质）组成。当施加电压时，电介质的电场会使电子聚集在极板上，从而积蓄电荷。

电容和电压：
电容器的特性被称为“电容（\(C\)）”，单位为“法拉（F）”。电容的（\(Q\)）值表示电容器可以容纳的电荷量。Q值与施加给电容器的电压（\(V\)）成正比。通过下面的公式表示：
\(Q=CV \)

其中，

• \(Q\)是积蓄的电荷量（库仑）
• \(C\)是电容器的容量（法拉）
• \(V\)是施加给电容器的电压（伏特）

小灯泡的特性

工作原理：
小灯泡和白炽灯泡都是电流通过灯丝时灯丝发热达到高热状态时而发出光的。灯丝通常使用金属丝。然而，金属具有电阻随着温度升高而变大的特性。因此，随着电流的增加，灯丝的温度升高，其电阻也变大。
电流与电压的关系：
在小灯泡的特性中，电流和电压可能不成正比。这是因为随着电流的增加，灯丝的电阻增加，电压降增大，因此可能不遵循欧姆定律。

工作原理

1. 开关打开：
   由于开关打开，电路未完成，因此没有电流流动。电容器中没有存储电荷，所以灯泡不会亮。
2. 开关闭合：
   开关闭合，电路完成，电流流动。电流流入电容器，为极板充电并形成电场。电流也流过灯泡，使其亮起。

电容器和小灯泡在很多电路设计中发挥着重要作用。在电子电路中，电容器被用来控制信号时序和稳定性，小灯泡则被用作光源。

交流电路中的欧姆定律

欧姆定律同样适用于交流电路，但在交流电路中，需要考虑阻抗（\(Z\)）。阻抗是电阻和电抗的组合值，表示交流电路中电压和电流之间的关系。具体用公式\(V = IZ\) 来表示。

直流电路和交流电路的基本差异

直流电路和交流电路在电流和电压的行为方面存在根本上的差异。本节将重点介绍这些差异。

1. 波形：直流电路是电流和电压沿固定方向流动的稳定状态。而交流电路则是电流和电压在正负方向上交替周期性变化的交流波形（通常是正弦波）。波形的这种差异很重要。
2. 周期性：在交流电路中，电流和电压作周期性变化。通常，交流电的周期用频率（Hz）来表示，常见的是50Hz或60Hz。直流电路则没有周期性。
3. 欧姆定律的应用：欧姆定律多应用于直流电路，如果应用在交流电路中，在某些情况下可能会很复杂。这是因为交流电路中的阻抗（类似交流电中的电阻）依赖于频率。欧姆定律用阻抗来表示。
4. 功率的行为：在交流电路中，功率会随时间而变化。如果是正弦波，则功率随波形形状而变化，峰值和平均值不同。而在直流电路中，功率是恒定的。
5. 瞬态现象：在交流电路中，开、关等瞬时变化可能会引发瞬态现象，电路可能需要一段时间才能达到稳定状态。交流电路中的瞬态现象比直流电路中的更为复杂。
6. 电容器和电感器：在交流电路中，电容器和电感器发挥着重要的作用。这些元器件的行为与频率关系密切，并且会给交流电路的特性带来很大影响。

阻抗的重要性

在直流电路中，根据欧姆定律可以很容易地计算出电流和电压之间的关系。然而，交流电路中通常会有电容器和线圈等元素，这些元素会随着时间的推移而使电流和电压发生改变。因此，交流电路不只是简单的电阻值，而是涉及到“阻抗”这个重要概念。
阻抗（\(Z\)）相当于交流电路中的电阻，其值取决于（\(f\)）。阻抗用下面的公式表示：
\(Z=\sqrt{R^2+({X_L-X_C)}^2} \)
其中，

• \(Z\)是阻抗（欧姆）
• \(R\)是电阻值（欧姆）
• \(X_C\)是电容器的电抗（欧姆）
• \(X_L\)是线圈的电抗（欧姆）

阻抗表示电流和电压之间的相位差，因此在交流电路的分析中至关重要。在交流电路中，需要在考虑到阻抗的前提下来了解、设计和分析电流和电压之间的关系。
由于交流电路会涉及到这些元器件，因此要想很好地了解电流和电压的行为，不仅需要欧姆定律，还需要使用阻抗和复数进行计算。交流电路的分析和设计比直流电路更复杂，并且对频率和波形更敏感。
