直流电路中的电压和电流是电子设备的核心要素。电压是表示不同两点之间的电势差的物理量；电流是表示电荷在一定时间内的移动量的物理量。在本页面中，我们将通过介绍电压和电流的基础知识、直流电和交流电的区别、测量仪器的选择和使用方法等广泛的知识，来深入探索电的世界。
电压和电流基础
直流电路基础
在基本的直流电路中，电流以安培（A）为单位进行测量，电压以伏特（V）为单位进行测量。电流是电荷的流动，通过电压——即电位差（电势差）的推动在电路中流动。电子被质子吸引，形成电子流，而后又流向质子。这种电子的流动称为“电流”。电子因其所流经的材料会对电子的流动施加限制而不能自由地在电路内流动。这种限制被称为“电阻”。
可见，直流电路是电流只沿一个方向流动的电路。直流电是由电池或太阳能电池板等电源供电的电力形态。直流电路的基本概念是：电流沿恒定方向流动，这会受电阻影响并产生电压降，在电路中，当电压 \(\small{V}\) 和电阻 \(\small{R}\) 确定时，电流 \(\small{I}\) 遵循欧姆定律。
而交流电路（\(\small{AC}\)）则是电压和电流周期性地改变方向和大小的电路。在电路中，电压 \(\small{V（t）}\) 取决于时间 \(\small{t}\) 。
电压基础
电压的科学定义
电压（Voltage）是电路中的一个重要物理量，表示对电子流动的推动力。这种受电场影响而产生的力，会使电子从一点移动到另一点。更具体地讲，电压是指两点之间的电位差，表示单位电荷在移动时所经历的功或能量变化。其单位用伏特（Volt，符号：\(\small{V}\)）表示。
电压的基础公式
电压也可以根据欧姆定律 \(\small{V=IR}\)（其中 \(\small{I}\) 表示电流，\(\small{R}\) 表示电阻）进行计算。
\(\small{V=IR}\)
其中，I表示电流，R表示电阻。
通过该公式可以看出，电压等于电流乘以电阻。
另外，还有一个表示能量与电荷之间关系的公式，其中电压 \(\small{V}\) 以焦耳每库仑（\(\small{J/C}\)）进行测量，1伏特（\(\small{1V}\)）是 1 库仑的电荷作 1 焦耳的功时的电压，可以用公式表示如下：
\(\small{W=QV}\)
其中，\(\small{V}\)表示是电压（伏特），\(\small{W}\)表示功（焦耳），\(\small{Q}\)表示电荷（库仑）。
电压在日常生活中的应用示例
在我们的日常生活中，电压被以各种形式广泛应用。下面是一些应用示例：
- 电池电压：手机、遥控器、手表等设备都是通过电池提供电压来工作的。常见的AA电池的电压为1.5伏
- 家用插座：日本家用插座提供的电压通常为100V。该电压能够为日本家用电器提供工作所需电能。
- 汽车电池：汽车电池可提供12伏的电压，用于启动发动机和驱动电子设备。
- 太阳能电池板：太阳能电池板利用阳光产生电压并提供电能。通常，太阳能电池板可产生数十伏至数百伏 的电压。
电压的重要性
电压对于电子设备的工作至关重要。如果没有提供适当的电压，设备将无法正常工作，另外，如果电压过高，可能会使设备损坏。因此，在设计和使用电子设备时，正确了解和管理电压是非常重要的。
电流基础
电流的定义和影响
电流（Current）是表示导体内电子运动的物理量。电场对电子施加力，使电子在导体内移动。具体而言，电流表示单位时间内流过的电子量，其单位是安培（A）。
电流对电子设备的影响非常大，对其运行至关重要，电流过大会或不合适可能会导致设备损坏或故障。
电流的单位
电流的单位是安培（A），其定义为1安培相当于1秒内有1库仑的电荷通过。用公式表示如下：
\(\small{I = \displaystyle \frac{Q}{t}}\)
其中，\(\small{I}\)表示电流（安培），\(\small{Q}\)表示电荷（库仑），\(t\)表示时间（秒）。
电流对电子设备的影响
电流对电子设备有很多影响。其主要影响包括：
- 发热：电流流过导体时，会因导体内部的电阻造成能量损耗，从而产生热量。这是电子设备发热的主要原因之一。
- 电磁场辐射：当电流流动时，会在周围产生电磁场。当流过的电流较大时，可能会影响电子设备和周围其他的设备。
- 机械应力：流过较大电流会使导体产生机械应力。这可能会导致电线和连接器损坏。
安全的电流处理
要想让电子设备的安全运行，就需要有适当的电流管理。
下面是一些基本准则：
- 适当绝缘：处理电流的设备和导体必须进行适当绝缘。绝缘不当会增加短路和触电的风险。
- 适当控制电流：需要控制大电流并使用保护电路和保险丝来防止过电流，这点很重要。
- 适当的布线：布线要有耐受所流电流的能力，需要选择合适规格（粗细）的电线。
- 适当的设计：设计电子设备时，需要考虑到电流控制和冷却，这点也非常重要。
- 适当的培训：处理电流的作业人员应接受适当的培训，并具备能够安全工作的知识和技能。
减少电流影响的对策
正确的设计和测试对于减少电子设备中的电流影响而言至关重要。在电路设计中，通常需要正确计算电流并根据需要配备限流电阻和保险丝。另外，在设备测试阶段，要测量电流并确认是否存在意外状态，这是非常重要的。
欧姆定律与电流
电流也适用欧姆定律 \(\small{V=IR}\)（其中\(\small{V}\)表示电压，\(\small{R}\)表示电阻）。根据欧姆定律，如果电压恒定，电流将随电阻值的改变而变化。电子设备的设计人员可利用这一定律来控制电路中的电流。
电压和电流的测量方法
测量仪器的种类和选择方法
电压和电流测量仪器的分类
用来测量电压和电流的仪器和仪表有很多。具有代表性的测量工具如下：
- 万用表（数字/模拟）：一种可用来进行电压、电流、电阻等多种测量的通用测量仪器。数字型万用表的测量精度很高，且易于读取数据；而模拟型万用表则适合用来直观地捕捉变化的趋势。
- 钳形表：一种将导线夹入钳口来测量电流的测量仪表。该工具不需要物理接触，适合用来捕捉电流的急剧变化。
- 示波器：能够以图像的方式显示出电压随时间的变化情况的仪器。常被用来进行复杂的电信号表现和高频分析。
测量仪器的选择标准
选择测量仪器时，应考虑到以下几点：
- 测量范围：需要确认其量程是否支持要测量的电压或电流范围。特别是在处理大电流和高电压时，选择量程合适的测量仪器是非常重要的。
- 精度和分辨率：应根据测量目的来选择具有所需精度和分辨率的测量仪器。对精度要求较高时，可使用数字万用表。
- 安全性：应确认测量仪器是否符合安全标准，选择尤其是在高电压和危险环境中使用时也具有足够安全性的测量仪器。
- 使用目的：针对特定应用（例如家用电器的检查、工业用电力线路的监测等）选择合适的测量仪器非常重要。
正确的电压和电流测量步骤
基本测量步骤
要想准确测量电压和电流，需要以下步骤：
- 测量仪器的选择：要选择量程适合所测电压和电流范围的测量工具，比如万用表和钳形表。
- 测量仪器的校准：为确保读取数据准确，测量仪器需要定期校准。
- 连接：要正确地将测量仪器连接电路。测量电压时需要并联，测量电流时需要串联。
- 环境的确认：确认可能会影响测量精度的外部因素（温度、湿度、电磁干扰等），并根据需要进行调整。
- 数据的读取和记录：仔细读取测量数据，必要时进行记录。
常见错误及对策
- 测量范围选择错误：如果测量范围太小，可能会损坏测量仪器；反之如果太大，则会降低测量精度。测量前应确认适当的测量范围。
- 连接不当：测量电流时未与电路串联连接，测量电压时未与电路并联连接，都无法准确测量。
- 忽略环境因素：环境因素可能会影响测量结果。例如，高温和高湿的环境可能会降低测量仪器的性能。
测量技巧
- 在稳定状态下进行测量：确认待测电压或电流处于稳定状态后再开始测量。
- 进行连续测量：不是仅测量一次，而是多次测量并取平均值，这样可以获得更准确的数据。
- 测量仪器的维护：定期维护保养测量仪器，以确保测量准确。
电压与电流的关系
欧姆定律
欧姆定律是定义直流电路中电压、电流、电阻之间关系的基本定律。根据该定律，电压V、电流I及电阻R之间的关系如下：
如果希望了解更多详细信息，请查阅“欧姆定律：解明电路基础”。
\(\small{V=IR}\)
其中各项的含义如下：
- V（电压）：电压表示电流在电路中流动的力。其单位为伏特（\(V\)）。
- I（电流）：电流表示电子在电路中移动的量。其单位为安培（\(A\)）。
- R（电阻）：电阻表示阻碍电流流动的元素。其单位为欧姆（\(Ω\)）。
欧姆定律可以概括为以下几点：
- 电压（\(V\)）等于电流（\(I\)）与电阻（\(R\)）的乘积。
- 当电流在恒定条件下流动时，电压和电阻之间存在线性关系。这是欧姆定律的基本特性。
- 当电阻较大时，要想维持恒定电压，就需要更高的电压。相反，如果电阻较小，则用较低的电压足以获得相同的电流。
欧姆定律的应用
作为电子学的基本原理，欧姆定律的应用非常广泛。以下是一些应用示例：
- 电阻器设计：在电阻器设计中使用欧姆定律，有助于计算所需的电阻值。
- 电流控制：在电流控制应用中使用欧姆定律，有助于在电路内维持特定的电流值。
- 电压降计算：在计算较长的电线或电路中的电压降时，欧姆定律有助于预测电压降的情况。
- 电路分析：在电路分析应用中使用欧姆定律，有助于了解电路中电压和电流的分布情况。
欧姆定律在电子电路的设计和分析中发挥着核心作用。理解和应用这一定律有助于深入了解电子设备的工作原理，从而能够高效率地进行故障排除和电路设计。
串联和并联电路中电压和电流的动作
串联电路的基本概念
串联电路是多个电子元器件串联连接，电流通过一条路径流动。在串联电路中，流过所有元器件的电流量是相同的。但是，各元器件的电压是不同的，总电压等于每个元器件的电压之和。
串联电路的公式

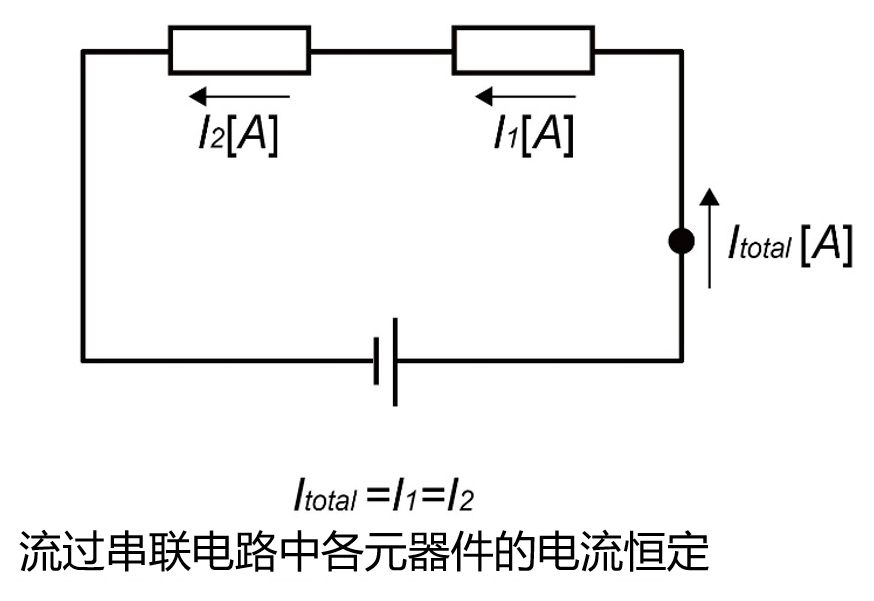

- 电流（\(I\)）是恒定的。也就是说，流过串联电路中各元器件的电流是相同的。

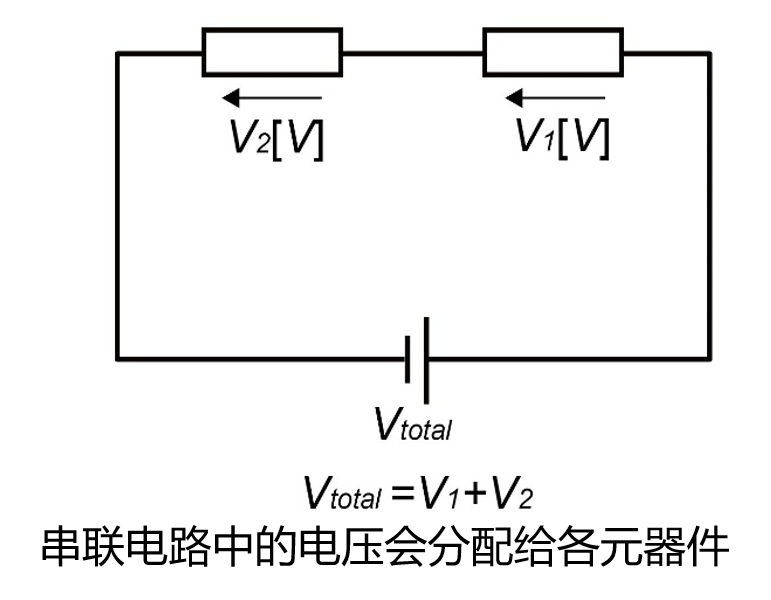

\(I_{total}=I_1=I_2=I_3=･･･\) - 电压（\(V\)）分为各元器件的电压，总电压为电源电压（\(E\)）。各元器件的电压分配与其电阻值成正比。
\(V_{total}=V_1+V_2+V_3+･･･\)
并联电路的基本概念
并联电路是多个电子元器件以各自独立的路径连接。在并联电路中，所有元器件上施加的电压相同，但流经每条路径的电流量不同。总电流等于各路径电流之和。
并联电路的公式
- 电压（\(V\)）是恒定的。即并联电路中各元器件两端的电压相同。

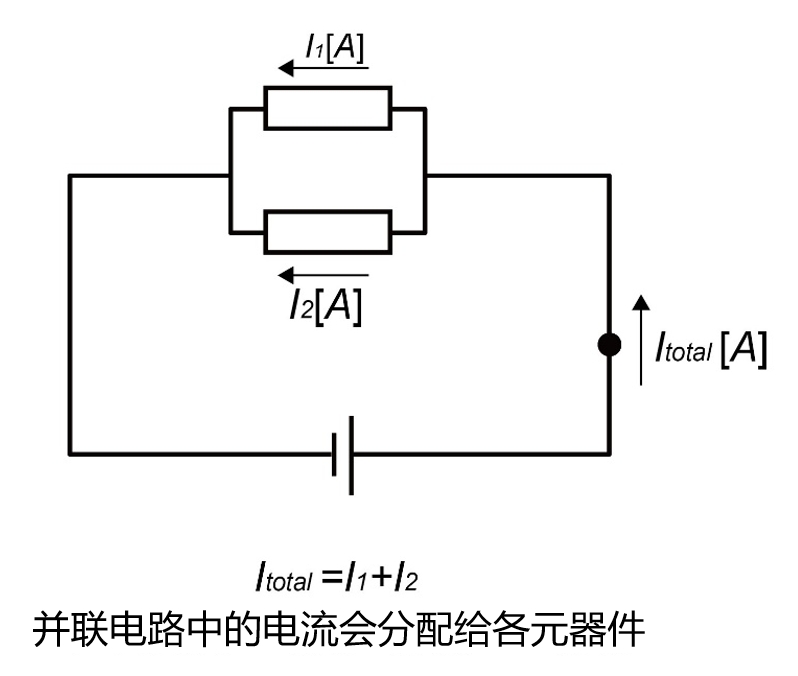

\(V_{total}=V_1=V_2=V_3=･･･\) - 电流（\(I\)）分为各元器件的电流，总电流为电源电流（\(I\)）。各元器件的电流分配与其电阻值成反比。
\(I_{total}=I_1+I_2+I_3+･･･\)
电路设计和分析中串联和并联的区别
在电子电路设计中，需要了解这些特性并根据应用需求来配置元器件。例如，需要均匀电压的LED灯最好并联，而需要不同电压的组件则最好串联连接。
串联和并联的实际应用
在串联电路中，如果一个元器件发生故障，整个电路都无法正常工作。而在并联电路中，即使一条路径发生故障，其他路径也不受影响。这一特性就是在对可靠性要求很高的设计中首选并联电路的原因。
实际应用示例
电压、电流在家用电器中的应用
电压和电流在家用电器中的作用
家用电器是为了使日常生活更加舒适和高效而设计的。这些产品设计得能够在特定电压和电流下工作，其中电压为产品提供能量，电流决定产品消耗该能量的速度。例如，当电热水壶的工作电压为100V、功耗为800W时，其电流为 I=P/V=800W/100V=8A 。
家用电器的安全使用
正确控制电压和电流对于安全使用家用电器而言至关重要。请注意以下几点：
- 使用符合产品规格的电源：需要选择符合产品电压和电流要求的电源。
- 过电流保护：家用电路通常会配备配备用来防止过电流的断路器或保险丝。
- 适当的电线和插头：使用粗细合适的能够耐受电流的电线以及符合产品规格的插头是非常重要的。
有效应用示例
- 选择能效比高的产品：选择功耗低的产品可以降低能源成本，有助于环境保护。
- 了解额定功率：通过了解产品的额定功率，可以了解使用电器产品时的电流负荷，确保电气线路的安全。
电气产品安全使用建议
- 定期维护：对电气产品进行定期维护并及早发现故障迹象非常重要。
避免过负载：同时使用多种电气产品时，需要注意避免电路过负载。
电压和电流在工业用电子设备中的重要性
工业设备中电压和电流的管理
电压和电流管理对工业用电子设备而言非常重要。这些设备常常需要处理高电压和大电流，因此需要正确的管理。妥当管理电压和电流，可以更大程度地提高设备性能，并尽可能降低故障和事故的风险。工业电机需要在特定电压条件下保持正常工作，电流过大或过小都可能降低效率甚至使设备损坏。
旨在更大程度地提高工业设备性能的电压和电流优化
要想更大程度地提高工业设备的性能，对电压和电流进行优化非常重要。其中包括根据设备的额定电压和电流值适当调整供电电源。
旨在更大程度地提高工业设备性能和安全性的适当管理示例
- 定期维护和检查：要想及早发现电压和电流异常，维护设备的性能和安全至，必须进行定期维护。
- 配备过电流保护功能：使用保险丝和断路器可以防止过电流，保护设备安全。
- 电源的品质管理：要确保稳定供电，就需要管理电源的品质（电压波动、噪声等）。
工业电子设备安全使用建议
- 适当的培训和知识储备：操作人员要拥有电压和电流的基本知识，并了解如何安全地使用设备，这非常重要。
- 遵守安全标准：设备地设计和使用必须遵循国际安全标准和行业标准。
测量误差和精度
测量误差的原因及对策
测量误差的常见原因
造成测量误差的因素有很多。常见原因有：
- 仪器误差：当测量仪器本身精度不足或没有正确校准时，就会造成测量误差。
- 操作失误：测量仪器使用不当或设置错误会造成误差。
- 环境因素：温度、湿度和电磁干扰等环境因素可能会影响测量值。
- 样品波动：被测对象物的不均匀性或状态变化也会造成误差。
防止测量误差的措施
可以采取以下措施来更大程度地减少测量误差：
- 测量仪器的选择和校准：选择高精度的测量仪器并定期校准，这非常重要。
- 正确的操作和设置：需要正确了解测量仪器的操作方法，并进行正确的设置。
- 环境条件的管理：保持测量环境稳定，尽可能减少外部影响。最好将温度和湿度保持在一定范围内。
- 样品均质化：确认被测对象物的均匀性，并根据需要制备样品。
高精度测量技巧
- 反复测量：在相同条件下进行多次测量，并确认数据的一致性。
- 数据记录与分析：详细记录测量数据，检测异常值并分析趋势。
- 充分利用专业知识：拥有测量技术和仪器相关的专业知识，用适当的方法进行测量。
高精度测量技巧
高级测量手法
- 差分测量法：差分测量法可以有效提高测量精度。这是一种通过测量两个相似条件下的信号差异来消除共模噪声和误差的手法。
- 四端测量法：四端测量法适用于低值电阻的测量。通过用两个电极测量电流，另外两个电极测量电压，可以减少由于接触电阻和引线电阻而产生的误差。
提高准确性的努力
- 环境控制：高精度的测量需要稳定的环境。通过控制温度、湿度、电磁干扰等因素，确保测量环境稳定。
- 校准和基准：测量仪器必须定期校准。另外，使用高精度的参考基准源，可以提高测量的可靠性。
高精度测量的实用方法
- 反复测量：通过在相同条件下多次测量，确认数据的一致性和可靠性。
- 数据分析技术：对所测得的数据进行统计分析，锁定误差原因，找出提高精度的改善措施。
- 专业知识的应用：充分利用测量方法和测量仪器选择等专业知识，选择合适的测量手法。
