在交流电路中,有功功率、无功功率和视在功率是三个重要的参数(要素)。有功功率是负载消耗的功率,表示实际提供给设备或装置用来执行工作的电功率。无功功率是不被负载消耗的功率,是通过电网传输电力时产生的必要能量。视在功率是表示总功率的指标。视在功率可视为是有功功率和无功功率的总和,可管理电流和电压的相位差,确保在电网内的稳定运行。
为什么交流电的这三个要素的组合很重要呢?
在本文中,我们将按“功率”来总结这些基本概念,并探讨有功功率、无功功率和视在功率这三种功率要素的基本作用、功能和关系。
有功功率、无功功率和视在功率在交流电中的作用
直流电和交流电的区别
有功功率、无功功率和视在功率主要是交流电相关的概念,后面我们会介绍这三个参数的区别和作用,在此之前我们先来回顾一下直流电和交流电的相关基础知识。
在直流电路中,消耗的功率是电压(V)和电流(I)的乘积,通常以“P”来表示,单位是“瓦特”,一般称之为“功耗”。直流电源的电压和流过负载的电流是恒定的。
例如,设施加给负载的电压和电流分别为V和I,则直流功率(P)由下面的公式表示:
P=IV
在交流电路中,功率分为有功功率P、无功功率Q和视在功率S三种。这是因为电源提供的电压会随时间而波动,电流的方向会发生周期性变化。
有功功率的作用和功能
有功功率是电路中负载消耗的功率,表示电源供给中有用的电能,是实际做功的功率,是电气设备运行的基本要素。有了合适的有功功率,电气设备和装置就能正常运行并高效地完成工作。
无功功率的作用和功能
无功功率是电路中负载未消耗的功率,表示功率传输所需的能量,从交流电源经由电路交替流向负载。一些电力设备和电机需要无功功率才能正常运行并发挥稳定的性能。
视在功率的作用和功能
视在功率是交流电源发出的功率,是有功功率和无功功率的总和。视在功率发挥着管理电能在电路中的流动并确保稳定工作的作用。视在功率与电源相位和波形有关,准确的控制可确保稳定工作。
这些要素相结合,以瓦为单位的有功功率和以伏安为单位的视在功率之比被称为“功率因数”,用来表示功率的使用效率。有功功率、无功功率和视在功率共同作用,保持电网和电路的有效运行。
了解有功功率
有功功率是负载消耗的功率,用符号“P”表示,单位是“瓦特”。
有功功率(P)在电路中执行“实际有用功”。以瓦特为单位测得的有功功率,定义了电路的电阻(负载)部分所消耗的功率。在这种情况下,交流电路中的有功功率(P)与直流电路中的功率P相同。所以,与直流电路一样,常常按I来计算。由于电阻不会使电压波形和电流波形之间产生相位差(相移),因此所有的有用功率都被直接传递至电阻并被转化为热能、光能和机械能。
有功功率(P)按电流(I)和电压(V)之积来计算,其公式如下:
其中,Vrms表示施加给负载的有效值电压,Irms表示施加给负载的有效值电流,θ 表示电流和电压的相位差,cosθ表示功率因数。
注意,这里的有功功率(P)是负载消耗的功率,所以也称为“功耗”。另外,只是使用“功率”这个术语时,通常指的是这种“有功功率(功耗)”。
有功功率的计算方法
下面我们将详细介绍有功功率的具体计算步骤。并介绍考虑到电压、电流和相位差来准确计算有功功率的方法。
1.测量电压和电流
需要准确测量电压和电流。这些值必须是有效值。
如果是一般的正弦波,则振幅Vmax为
2.测量相位差
需要测量电流和电压的相位差(θ)。这可以通过使用示波器等设备来观测波形。交流电路波形的基本表达式如下:
其中,Vmax1 和 Vmax2 是相应波形的振幅,ω 是角频率,θ1 和 θ2 是相位差。
需要确定两个波形的交叉点并将其用作基准点。然后测量各波形从交叉点到峰值(或过零点)的时间偏差。这就是“相位差”。
3.有功功率的计算
根据获得的值,按照电流(I)和电压(V)的乘积计算出有功功率(P)。
通过实例了解有功功率
下面我们通过实际案例来了解如何应用有功功率的计算方法。
例:家用电器
为了更好地理解有功功率的概念,我们以家用电器为例来计算有功功率。冰箱等电器通常使用正弦电流。在这些机器中,电流和电压的相位差几乎为零,因此可以说有功功率约等于有效电压和有效电流之积。
假设电压为120V,电流为5A,无相位差。
此时,家用电器的有功功率(功耗)为600W。
例:工业设备
在工业设备中,有时会存在相位差。例如,在感应电机等负载会波动的设备中,会产生相位差,相位差会影响有功功率的计算。
假设电压有效值为120V,电流有效值为5A,相位差为30度。
此时,工业设备的有功功率(功耗)约为519W。
有功功率的实际应用
在家用电器中,对于冰箱、空调、洗衣机等电器而言,准确计算有功功率是非常重要的,因为可以据此提高电源效率,节能省电。在户外和室内基础设施等工业设备和工厂中也一样,准确计算有功功率有助于提高效率和优化生产工艺。同样,对于可再生能源发电设备来说,准确计算有功功率有助于稳定供电。
有功功率的重要性
准确计算有功功率有助于提高电能质量。通过优化功率流和调整相位差,可以尽可能地减少电压降和电流不稳定。另外,有功功率的计算还可确保电力系统中准确的负载分配以及供电稳定性。这有助于避免发生过载和不稳定的问题。在工业领域,需要高效利用电力,准确计算有功功率可以更大程度地减少电力损耗,提高系统整体的效率。
了解和计算有功功率,对于各领域的高效用电和确保电网稳定性而言都是至关重要的。而且还有助于节能并推动可持续能源的利用,现在已成为现代能源管理中不可或缺的要素。
了解无功功率
什么是无功功率?
无功功率是电流(I)和电压(V)相乘获得的复数的虚部,用符号“Q”表示。其单位为乏(VAR)。
无功功率(Q)是交流电路中消耗的功率,它不做有用功,但对电压波形和电流波形之间的相移有很大影响。直流电路中不存在无功功率。无功功率是电力往复带来的能量循环,是与电力供给和传输相关的重要概念。
无功功率的产生原因
无功功率主要在电压和电流之间存在相位差时发生,而这种相位差(滞后相位、超前相位)主要受非阻性负载以及电机、变压器等感性负载设备的影响。
无功功率依赖于电感和电容产生的电抗,可抵消有功功率的影响。通过电感存储于磁场中的电能试图控制电流,而通过电容器静电场存储的电能则试图控制电压。
无功功率的计算方法
下面介绍无功功率的具体计算。无功功率(Q)可根据电流(I)和电压(V)的相位差(θ)通过如下公式计算:
其中,Q 是无功功率,Vrms 是电压有效值,Irms 是电流有效值,θ 是电压和电流的相位差。
这个无功功率Q是在负载和交流电源之间往返的功率,因此在负载部分不会被消耗。其大小会随着负载的线圈和电容产生的相位差θ而变化。无功功率是电力传输等过程中引起功率损耗和效率下降的重要因素,因此无功功率的控制非常重要,有助于提高电力系统的稳定性和效率。
了解视在功率
视在功率的基础知识和计算
什么是视在功率?
视在功率是交流电路中依赖于电流和电压相位差的一种功率,是表示总功率的指标,从数学关系上看,可以将其视为有功功率(P)和无功功率(Q)的总和。施加给交流电路的有效电压V和在该电路中流动的有效电流(I)的乘积,由符号(S)表示。视在功率的单位为伏安(VA)。视在功率是以伏安(VA)为单位的P和Q的矢量和。
视在功率的计算方法
视在功率(S)由电压(V)和电流(I)之积表示:
其中,S 是视在功率,Vrms 是电压有效值,Irms 是电流有效值。

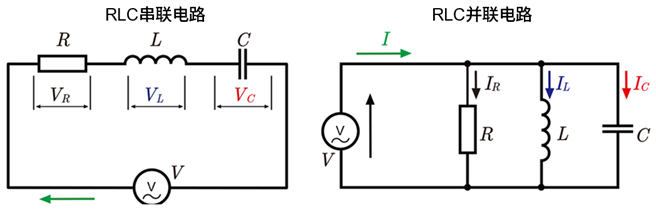

视在功率(S)是包括无功功率(Q)和有功功率(P)在内的概念。有功功率是仅考虑电路中的电阻分量的功率,而无功功率是考虑到电路中的电容分量或电感分量的功率。大多数交流电路都有这些R、L和C分量的组合。
视在功率、有功功率、无功功率之间的关系
这三种概念的公式分别如下:
有功功率P
无功功率Q
视在功率S
利用上面三个公式中的三角函数公式cosθ2 + sinθ2 = 1,可以得到:
有功功率P、无功功率Q和视在功率S之间的关系式如下:
视在功率(S)是交流电源提供的功率,当无功功率(Q)增加时,交流电源提供的功率也会增加。换句话说,当无功功率(Q)增加时,可以预测交流电源上的负载也会增加。
由于无功功率具有降低有功功率的作用,因此电气系统需要确保所提供的视在功率足以满足负载的需要。因为电源必须能够向任何给定负载提供所需伏安(VA)的功率,因此这是了解交流电源的一个重要方面。
了解视在功率对于电力系统的设计和运行而言非常重要。例如,在设备和机器的容量设计、电网负载分析以及电能质量改善等领域,都需要正确了解并准确计算视在功率。再比如,在高效的电力传输和设备设计中,都需要对视在功率进行优化管理。视在功率的优化有助于提高电力系统的效率,还可以延长电力设备的寿命,具有诸多优点。
功率的矢量表示(矢量图)
功率矢量图是对有功功率(P)、无功功率(Q)和视在功率(S)之间关系的直观表示方式。这种矢量图是可以直观地了解功率要素之间的相互关系和波动情况的有效工具。
视在功率由电阻功率(以瓦特为单位的同相功率或有功功率)和无功功率(以伏安为单位的异相功率)两部分组成,所以,可以通过功率三角形(Power Triangle)的形式来表示这两种功率分量的矢量相加。功率三角形由P、Q、S、θ四部分组成。
交流电路中构成功率的三个参数(要素)可以用直角三角形的三个边进行图形化表示。水平边表示电路的有功功率(P),垂直边表示电路的无功功率(Q),斜边表示最终的视在功率(S)。
将其以数学方式进行表示时,可使用复数表示如下:
S=P+jQ
其中,S 是视在功率(功率的复数表示),P 是有功功率,Q 是无功功率,j 是虚数单位。
在功率矢量图中,以电压为基准来考虑电流的相位并绘制成图。这样更容易在矢量图上直观地理解有功和无功功率分量。
利用矢量图分析功率要素,可以明确掌握功率分量和相位差。
有功功率分量
有功功率分量是位于矢量图横轴方向上的分量,表示实际有用的功率。该分量对应于功率的有效值。
无功功率分量
无功功率分量是位于矢量图纵轴上的分量,有助于功率的往返流动。这是相对于功率有效值的多余分量,被视为无效的功率。
视在功率分量
视在功率分量是有功功率分量和无功功率分量之和,在矢量图上可以看出由这些分量创建的矢量的长度和方向。矢量图上的S是有功功率和无功功率相加得到的结果。
了解并控制功率因数
功率因数(cosθ)是评估电能质量的重要指标之一。表示电路的有功功率(实际作功的功率)和无功功率(往返功率)转换效率。功率因数用有功功率(P)与视在功率(S)的比值来表示,通常在0到1的范围内取值,其值越接近1,表明电能的有效利用率越高。
准确测量功率因数对于评估电力系统的效率和尽可能减少额外的功率损耗而言非常重要。功率因数低可能会给电网带来额外的负荷,从而造成电力浪费。提高功率因数可以提高电源效率,有助于有效利用能源。
功率因数的计算
功率因数定义了电流波形和电压波形之间的相位角,I和V是电流和电压的有效值。
功率因数可通过下列公式来计算:
其中,P是有功功率,S是包括有功功率和无功功率在内的视在功率。
功率因数的取值范围通常是0到1,越接近1,意味着电能的利用效率越高。
功率因数的功率三角形计算示例
功率三角形是表示有功功率(有效值)、无功功率以及规定的电压和电流的相位差的图形。
有功功率(P)、无功功率(Q)、以及电压和电流的相位差(θ)之间的关系如下:
其中V是电压有效值,I是电流有效值,θ是规定的电压和电流的相位差。
假设电压为100V,电流为10A,则有功功率为800W,无功功率为200VAR。
通过以上公式,可以计算出有功功率、无功功率和相位差。
在RL电路中的具体计算示例
假设已得如下数据:
电阻(R): 50 Ω、电感(L): 0.1H、交流电源:V=100V、频率:f=50Hz
阻抗(Z)的计算:
电流(I)的计算:
功率因数(PF)和相位角(θ)的计算:
所消耗视在功率(S)的计算:
功率因数可以通过多种方式来测量。主要的测量方法如下:
使用功率计进行测量
测量功率的有效值和功率因数时,通常会使用功率计。使用这类仪器可以测量出功率的复数值并根据其结果计算出有功功率和功率因数。
使用钳形表进行测量
钳形表是一种利用连接了电线的钳口非接触式测量电流的设备。利用它可以获取电压和电流信息,从而可以计算出有功功率和功率因数。
使用功率分析仪进行详细测量
功率分析仪是一种可以高精度测量电力系统各种参数的设备。利用它可直接根据电流和电压的相位差计算出功率因数,并且可以同时分析多个波形参数。
功率因数不当可能会造成电能浪费。要改善功率因数,有以下方法可用:
添加电容器:可以用电容器来补偿无功功率,提高功率因数。在感性负载较多的情况下,这种方法尤其有效。
使用功率因数校正装置:利用功率因数校正装置,可以自动调节功率因数,减少电能损耗。
优化负载:通过恰当管理负载并实现高效运行,可以改善功率因数。
利用这些方法,可以促进电能的有效利用,提高整个电力系统的效率。
