上周收到了罗姆的评估板，初步分析看了下需要做的技术准备工作较多，同时也需要自己设计方案，需要的时间较多。所以先写一个测试计划。收到的产品外观如下：

这两天做了一部分的准备工作：

控制电路板：

这是一款STM32F4系列的开发板，具有多个PWM通道信号，满足评估板发波控制电源应用要求。

同时准备了两块散热器，评估的碳化硅器件有2种:SCT3040KR和SCT3040KL。散热器这两天在单位的机床上自己转孔，弄得不好，后面干脆两个器件一个背一个散热器好了。

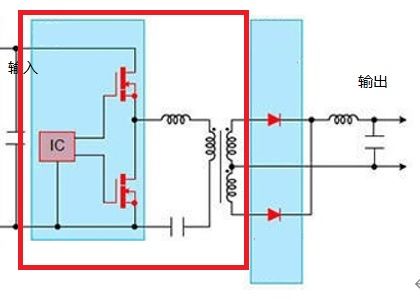

评估板上配置丰富，提供多种接口。看文档这块电路板可以评估多种电路拓扑，文档写了主要可进行半桥式电路评估，半桥式开关电源的特点在于原边开关元件的电压应力，减少开关损耗，可以有效提高各类电子元器件的使用寿命。同时由于电路使用了两个开关管，非常推荐应用在中小功率隔离开关电源中，更具备成本优势，其电路原理图如下。

半桥电路电路的工作原理是这样，不对称半桥式开关电源中，整个电路的核心部件是通过两个mos管组成半桥电路，两个MOS管交替进行通断操作，驱动副边两个绕组工作。当原边的上MOS管导通，下MOS管截止时，原边承受电压，此时副边上绕组导通，上半部二极管导通，下半部二极管截止，输出电压形成环路。当原边上MOS管截止，下MOS管导通时，隔直电容作用于原边，此时副边下绕组导通，下半部二极管导通，上半部二极管截止，输出电压形成环路。

这个电路的特点是适合中小功率的风电驱动应用，同时也相对有成本优势。

评估板主要提供驱动部分电路，控制则有STM32实现。查看电路，还有很多外部器件还要准备，还得找找器件来搭一搭，找地方弄弄这东西。

完整环境搭建

整个电路板简明易懂的电路拓扑如下：

电路板的应用需要先测试控制信号，其控制IC为BD7F200，其发波设置也有很多种方式。整个电路板还有很多细节需要推敲，研究价值非常大，可以做的东西很多，后续继续补充，这块电路的设计可以满足很多实验环境的搭建，后续努力实现。
