PNP晶体管（双极晶体管）是一种通过基极微小电流控制从发射极流向集电极电流的双极晶体管，被广泛应用于开关电路、放大电路等多种用途。如果不掌握从发射极到集电极的电流流动结构和工作原理，就可能因布线错误导致无法完全关断负载等故障问题。

本文将聚焦于PNP晶体管用作高边开关时的使用方法，从电路符号的箭头方向跟随电流路径，依次阐述：PNP晶体管的工作机制（原理）、高边开关的基础用法、确保可靠关断的基极处理方法、保护感性负载的二极管配置，以及实际应用中PNP晶体管常见故障与对策。

※\(V_{BE}\)、\(V_{CE(sat)}\) 、\(V_{CE}\)均作为“引脚间电压降幅（正值）”处理，在公式中以|\(V_{BE}\)|、|\(V_{CE(sat)}\)| 、|\(V_{CE}\)|表示。按照严格的符号定义（\(V_{BE}\) = \(V_B\) − \(V_E\)、\(V_{CE}\) = \(V_C\) − \(V_E\)），PNP工作过程中为负值。

PNP晶体管（双极晶体管）的作用和用途

选择PNP作为高边开关的原因在于，它能够直接从电源侧向负载提供电流。PNP晶体管是一种通过基极电流控制集电极-发射极间电流的放大器件。本文按照传统的电流方向（即假设正电荷移动的方向）进行说明，而电子流动方向与之相反。在放大区（Active Mode），通过微小的基极电流以直流电流放大系数（\(h_{FE}\)、\(β\)）控制较大的集电极电流，发射极电流为基极电流与集电极电流之和。当负载电源电压与微控制器不同，或希望固定负载基准（GND侧）时，PNP晶体管可简化布线设计。理解PNP与NPN和低边结构之间的区别，有助于判断电路结构的选择标准。

高边开关使用PNP晶体管的原因

PNP晶体管被用作高边（电源侧）开关的主要原因在于：只需保持发射极接\(V_{CC}\)的同时，将基极电位下拉至低于发射极的即可实现导通。PNP晶体管在基极电位低于发射极电位时导通，基极电流开始流动；当基极电位与发射极电位接近相等时，基极电流截止，晶体管转为关断状态。在如图所示的结构中，控制端（MCU）通过“将基极下拉至GND侧”的动作即可实现开关导通。但需要注意的是，这仅在OFF时能将基极电位拉回至\(V_{CC}\)（即发射极电位）的情况下适用（需使用同一电源或配备电平转换电路）。如果是满足该条件的结构，配置在电源侧的元器件便能相对直接地进行控制（若在同一位置配置NPN晶体管，则导通时需将基极电位驱动至高于发射极电位——即需高于\(V_{CC}\)电位，仅靠同一电源的逻辑电路将难以成立）。

另外，通过采用高边开关方式，负载的GND侧（基准侧）可始终保持直接接地状态，从而可抑制开关动作引起的负载基准电位波动。在低边开关中，负载的GND端电位可能会被抬高，抬高值等于开关器件的导通压降，这对于需要与负载共地处理信号的电路（如传感器、通信、与其他电路的共地等）而言，可能会引发兼容性问题。从这一视角来看，在“需要稳定负载基准电位”的应用场景中，通常会选择高边配置。

导通时，PNP晶体管从发射极（\(V_{CC}\)）向集电极供电，负载上端（集电极侧）的电压约为\(V_{CC}\) − |\(V_{CE(sat)}\)|。因此，负载可在接近\(V_{CC}\)的正电位下工作，但严格来说仍存在|\(V_{CE(sat)}\)|的电压降。在OFF状态下，PNP晶体管处于截止状态，集电极呈现高阻抗特性，此时负载电流基本为零（负载上端电位取决于负载特性及其他电路路径，必要时可通过下拉电阻等方式定义电位）。

这是一个计算示例，其前提是控制端将基极下拉至GND侧实现导通（ON），并在关断（OFF）时将基极电位恢复至\(V_{CC}\)（=发射极电位）的电路配置（采用同一电源或通过电平转换电路将电位上拉至\(V_{CC}\)）。当采用通用PNP晶体管驱动12V、80mA继电器时，为确保饱和，若设定强制\(β\)＝10，则\(I_B\) ≈ 80 / 10 = 8mA。当控制端（下拉基极的灌电流侧驱动器）降至0V时，发射极-基极结会在约0.7V被正向偏置，此时基极引脚的电位并非0V，而是被钳位在\(V_E\) − 0.7V左右（在12V系统中约为11.3V）。将基极电阻\(R_B\) ≈ (12−0.7) / 0.008 ≈ 1.4kΩ设为初始值。集电极-发射极间电压|\(V_{CE(sat)}\)|若为0.2V左右，则器件损耗约为0.2 × 0.08 = 16mW。基极电阻的损耗约为11.3V × 8mA ≈ 0.09W，因此除了电阻额定值外，还需同时确认下拉基极的灌电流侧驱动器的容许电流（灌电流）和容许电压。此外，器件损耗主要可通过|\(V_{CE(sat)}\)| × \(I_C\)进行估算，但由于还需叠加基极驱动导致的|\(V_{BE}\)| × \(I_B\)损耗量，因此在温升估算时需预留裕量。

然而，当微控制器电源为5V、负载电源为12V时，若试图通过基极电阻将PNP晶体管的基极连接到微控制器的I/O引脚来实现开/关控制，则会导致12V系统通过基极电阻向5V系统产生电流倒灌现象。可能会通过I/O引脚内部的保护二极管或输出晶体管向5V电源轨注入电流，导致I/O引脚电压被拉升至5V左右，或流过超出绝对最大额定值的电流，从而存在损坏微控制器的风险。当微控制器与负载的电源电压不同时，需配置电平转换电路并采取防止反向注入的措施。典型方法之一是采用由NPN晶体管构成的电平转换电路，通过恰当控制基极电位来实现。这一点将在“关断保证”章节中予以阐述。

在低边配置中，由于负载的负极（-）侧被接至GND，因此负载的正极（+）侧始终与电源电压相连。高边配置适用于需要将负载的负极（-）侧固定在GND等基准电位，仅对负载的正极（+）侧电位进行开/关控制的场景；或需要在多个负载间实现共地的情况。即使微控制器的电源电压与负载的电源电压相同，采用PNP型晶体管时仍需注意控制极性的反转，这在布线设计时需特别留意。

关于双极晶体管的整体介绍，请参阅双极晶体管｜工作原理及使用方法（NPN/PNP）。

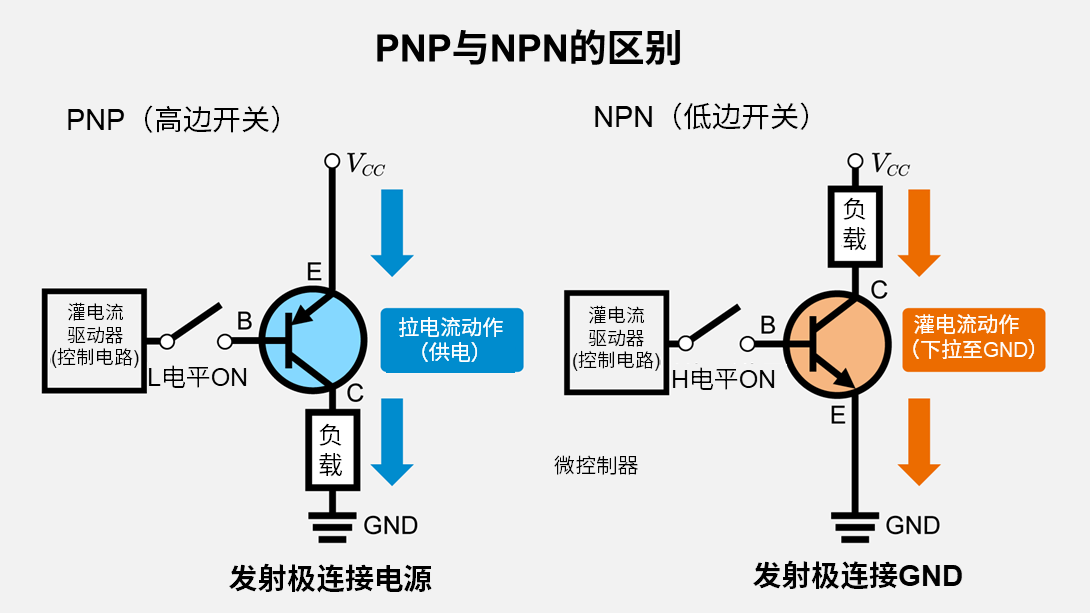

与NPN晶体管（低边）的区别

NPN与PNP的区别主要体现在电流方向和控制电压极性上。发射极连接错误会导致晶体管无法关断，或因反向偏置而损坏。

• PNP晶体管是向负载供电的拉电流工作方式，NPN晶体管则是将负载拉至GND的灌电流工作方式。
• PNP型晶体管在基极电位低于发射极电位（相当于L电平）时导通，而NPN型晶体管则在基极为H电平时导通（控制极性相反）。
• 在高边开关中，PNP晶体管的发射极连接\(V_{CC}\)；而在低边开关中，NPN晶体管的发射极则应接地（若错误地将发射极接反，则即使在关断状态下也会产生漏电流）。

理解这一差异后，便可判断高边和低边的选择标准。

PNP晶体管的基本布线（高边开关）

高边布线导致工作故障的最大原因在于电流路径的布排顺序和发射极电位错误。在正确地电路中，电流按电源→发射极→集电极→负载→GND的顺序流动。发射极请务必配置在\(V_{CC}\)侧。如果配置在GND侧，则ON/OFF条件无法成立（无法导通），且可能发生反接或经由保护二极管的反向注入现象。电路图符号中的发射极箭头指示电流方向，遵循此方向可避免极性错误。在集电极开路（PNP源型输出）布线时，需特别注意负载侧的电位处理。

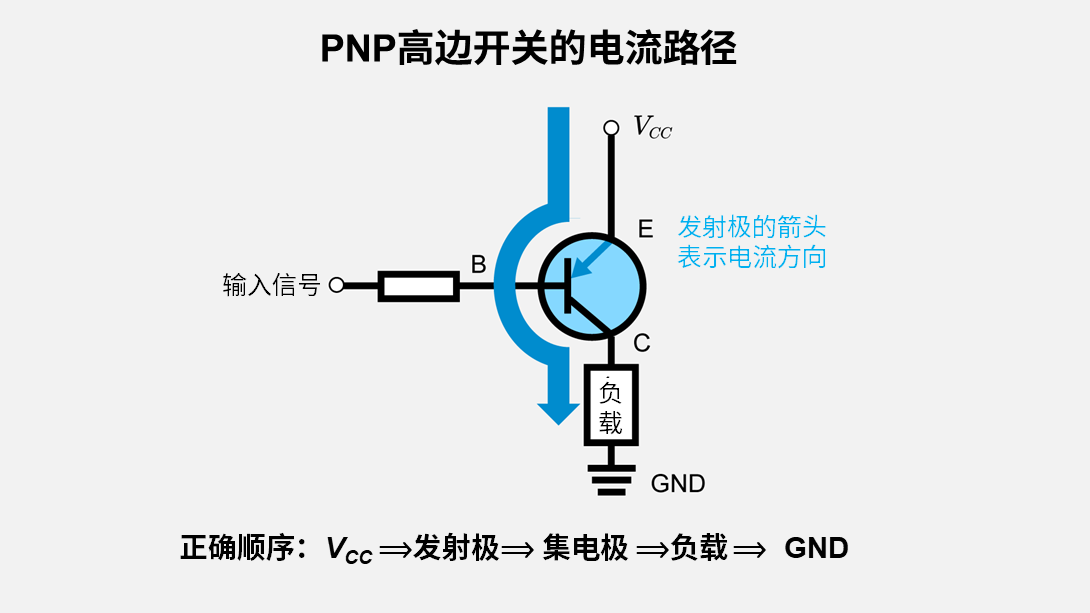

布线的基本形式与电流流向（\(V_{CC}\)→PNP→负载→GND）

高边开关的正确布线顺序应为：电源（\(V_{CC}\)）→发射极→集电极→负载→GND的单向路径。当PNP处于导通状态时，从发射极流入的电流会经由集电极流向负载，从而驱动负载工作。在关断状态下，基极电流为零，发射极-集电极之间处于截止状态。

若颠倒此顺序，特性将显著恶化，损坏风险也随之升高。若将发射极与集电极反接，则会进入反向工作模式，此时\(β\)值将比正向模式低一个数量级，且耐压性能可能超出规格保证范围。这种反接即使是评估用途的临时连接也不推荐。将发射极连接至低电位侧（GND侧）而非\(V_{CC}\)时，无法使基极电位低于发射极电位，因此基本上无法导通。若再发生C/E引脚接错的情况，会因经由B-C结的异常电流损坏控制系统。

若将箭头方向解读错误，可能会导致发射极与集电极混淆。关于符号的详细定义，可参阅“双极晶体管｜工作原理及使用方法（NPN/PNP）”一文。

集电极开路（PNP源型输出）的注意事项

在PNP晶体管的源型输出布线中，需将发射极连接至电源（\(V_{CC}\)），并通过集电极驱动负载。负载的另一端需接地（GND）。当晶体管导通时，电流从集电极流向负载，集电极电位将维持在\(V_{CC}\) – |\(V_{CE(sat)}\)|左右。在关断状态下，集电极将呈现高阻抗状态，负载电流基本为零（漏电流\(I_{CEO}\)和\(I_{CEX}\)请通过技术规格书确认。因温度上升会导致漏电流增加，所以需设定高阻抗读取的阈值）。在高温环境下，漏电流可能导致LED即使在“关断”状态下仍会发出微弱的光。

这种线路适用于继电器驱动、LED点亮等直流负载应用。由于负载的GND侧可与其他电路共用，因此布线更为简化。若微控制器与负载共地，则无需另行铺设独立的地线回路。然而，负载电流（\(I-C\)）由电源电压和负载决定，如果无法为\(I_C\)提供足够的基极电流\(I_B\)（未达饱和状态），则集电极-发射极间电压无法充分下降，这将导致损耗增加。因此需通过强制\(β\)等设计基准来估算并确保所需的\(I_B\)电流。另外，需注意基极驱动不要以过电压或过电流对控制器输出端（I/O引脚）造成过驱动。当微控制器的电源电压与负载的电源电压不同时，需在基极驱动电路中配置电平转换电路并防止反向注入。

PNP晶体管作为高边开关的成立条件（关键在于“关断保证”）

能否正常进行开关工作，取决于能否将PNP晶体管控制在截止和饱和两种状态。在截止状态下，基极-发射极结无法形成正向偏置，集电极电流几乎无法流通。在饱和状态下，集电极-发射极间的电压降（|\(V_{CE(sat)}\)|）会降到非常低，此时发射极－集电极间的电阻达到最小。在高边开关中，特别需要注意的是“关断保证”这一特性。当基极处于悬空状态或与发射极之间的电位差不足时，晶体管将无法完全截止，导致负载中持续流过微弱电流。理解|\(V_{BE}\)|、|\(V_{CE(sat)}\)|、\(I_C\)三者的关系，能够为设计决策提供明确的判断依据。

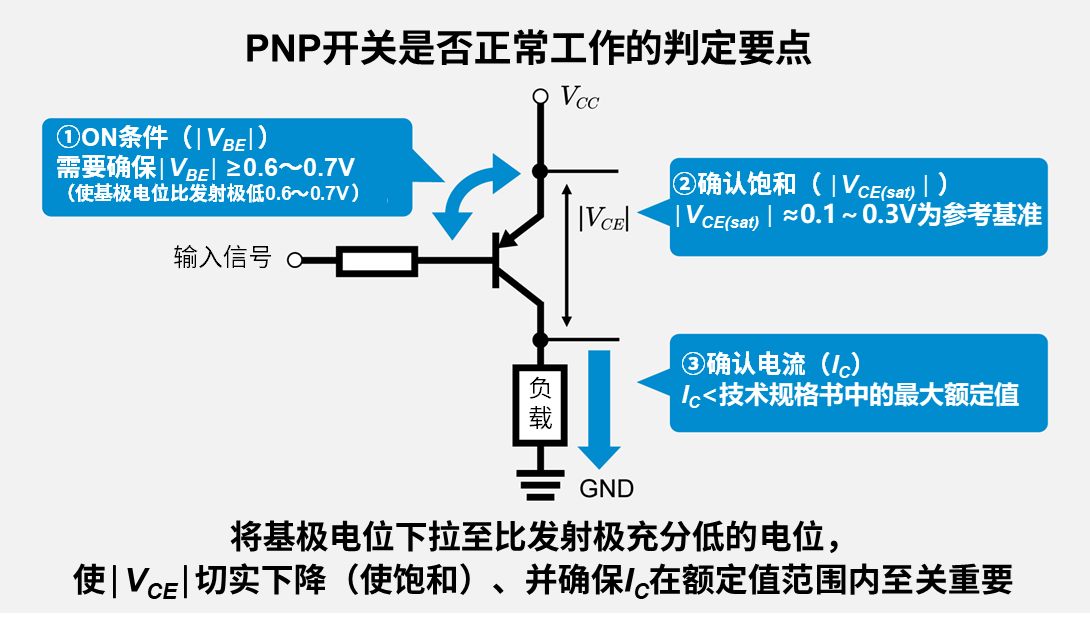

开/关条件与基极电压的关系（基极低于发射极）

是否正常进行开关工作通过|\(V_{BE}\)|、|\(V_{CE(sat)}\)|及\(I_C\)三项指标进行判定。这些参数将成为区分截止与饱和状态的判定标准。

判定项目	状态判别	参考标准	设计和测试要点补充说明
导通条件	基极-发射极结是否处于正向偏置状态，且能否流过基极电流	|\(V_{BE}\)| ≳ 0.6〜0.7V	0.6〜0.7V为实际应用中可视为导通状态的典型阈值范围
饱和确认	晶体管是否已饱和，集电极-发射极间是否是足够低的电阻	|\(V_{CE(sat)}\)| ≈ 0.1〜0.3V左右	若接近1V，则极有可能存在饱和不足的问题
电流确认	负载驱动时实际流过的电流，是否在器件的最大额定值及热设计范围内	\(I_C\) < 最大额定值	额定值不仅由电流决定，还取决于损耗和温升

※|\(V_{BE}\)|和|\(V_{CE(sat)}\)|以“引脚间的电压降幅（绝对值）”表示
※达林顿等器件结构，可能存在|\(V_{CE(sat)}\)|较高的情况，最终判定请以技术规格书的饱和条件为准

例如，当用12V电源驱动时，发射极接12V。当控制端（微控制器输出）被下拉至0V时，发射极-基极结因约0.7V的电压而正向偏置，基极电流流通，晶体管导通（此时基极引脚电压被钳位在约11.3V附近，剩余电压降落在基极电阻上）。当基极电压被拉低至11.5V时，发射极-基极间的电位差约为0.5V，此时基极电流几乎不流通，因此在表象上呈现关断状态。但需注意，0.5V左右的电压并不能保证“完全关断”，受器件个体差异、温度、负载（如LED等）等因素影响，仍可能出现微弱的导通现象。（若想确保彻底关断，需将基极电位恢复至与发射极相近的水平）

确保彻底“关断”的基极处理

高边开关出现“无法完全关断”的问题，主要源于两个原因。一个是基极悬空问题，另一个是微控制器电源与负载电源之间的电压差。

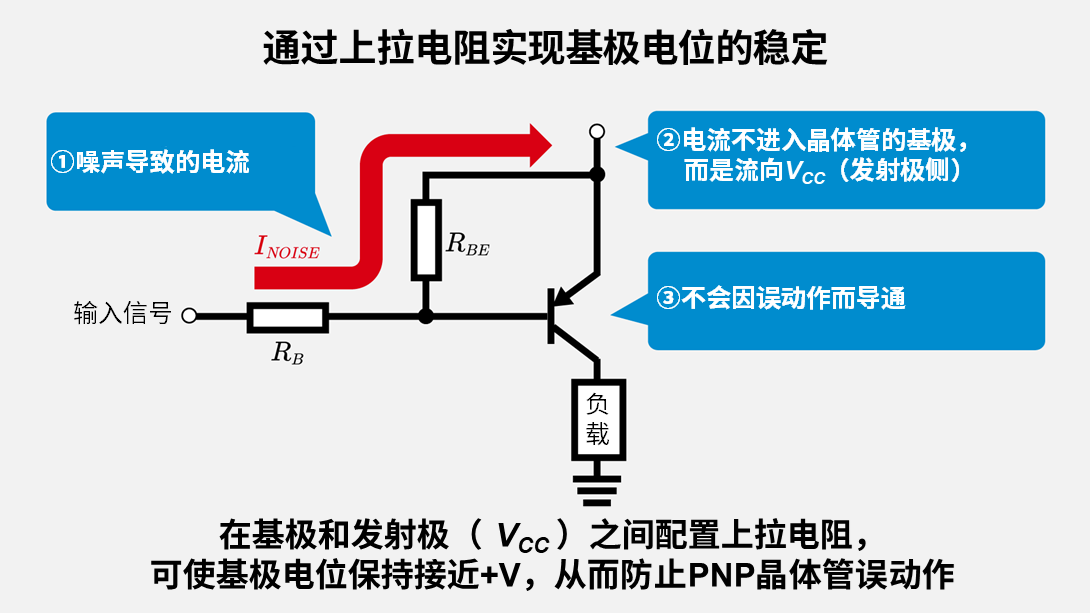

微控制器的输出引脚处于高阻抗状态（如启动时或初始化期间）时，PNP晶体管的基极会悬空，导致晶体管发生误动作。实际上存在因噪声导致基极电位不稳定，从而使负载在非预期时机导通的案例。在基极与发射极之间配置上拉电阻（建议10kΩ～100kΩ），可确保基极电位等于发射极电位（\()V_{CC}\)）。最佳值会因输入器件和噪声环境而有所波动。应避免对基极-发射极结施加过大的反向偏置电压。如果超过击穿电压（\(V_{EBO}\)），器件可能会永久损坏。

当微控制器电源与负载电源的电压相同（例如两者均为5V）时，将微控制器输出置为H电平（高电平）可使基极与发射极处于相同电位，从而实现可靠关断。然而，若两电源的电压不同，则需格外留意。

例如，当负载电源为12V、微控制器电源为5V时，即使将微控制器输出置为高电平（5V），由于该电位仍低于发射极（12V），发射极－基极结仍保持正向偏置状态（在约7V的电位差中，约0.7V降落在结上，其余部分降落在基极电阻上）。在这种状态下，晶体管将保持导通状态。而且，电流会从12V电源经由基极电阻灌入5V微控制器的引脚，致使引脚被施加超过微控制器电源电压的电压，即发生反向注入。应将反向注入电流控制在绝对最大额定值范围内，以确保施加在控制器（微控制器）I/O引脚上的电压不超过其电源电压（VDD）。当电源电压不同时，需进行电平转换并防止反向注入。具有代表性的方法是采用NPN晶体管构建电平转换电路。

确保安全稳定工作的布线和保护技巧（使高边PNP晶体管稳定工作）

在感性负载驱动电路中，开关断开时产生的反向电动势会损坏晶体管。继电器和电机等负载驱动电路在断开开关时，会产生反向电动势。当该电压超过晶体管的耐压值时，器件将被损坏。将续流二极管与负载并联连接，可吸收反向电动势，从而可保护晶体管。在高边开关配置中，二极管的极性需要以\(V_{CC}\)为参考进行正确配置。如果基极处于悬空状态，将会导致误动作，所以需通过上拉电阻使其稳定工作。

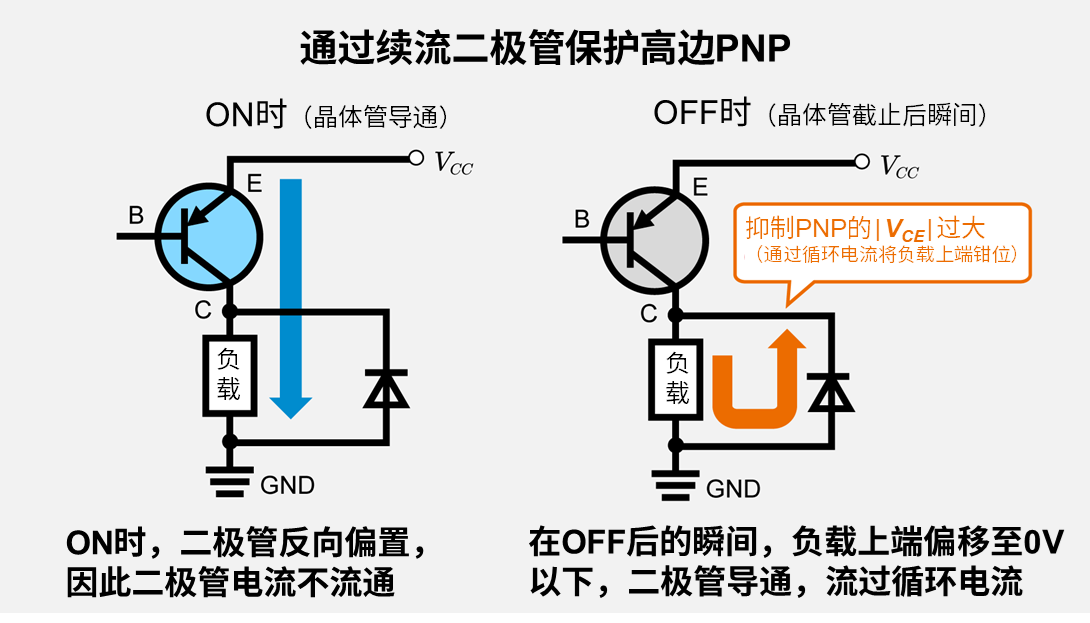

保护感性负载的二极管配置方法

开/关感性负载（继电器、电机、电磁阀）时，在将晶体管切换至关断的瞬间，线圈电流急剧减小，为维持电流持续流动而产生反向电动势。当高边PNP开关采用“\(V_{CC}\)－发射极（PNP）－集电极－负载－GND”的电路结构时，关断瞬间为维持负载电流，集电极侧节点会向低于GND的方向偏移，这会导致晶体管两端电压（|\(V_{CE}\)|）超过额定值，从而发生雪崩击穿，因此产生的高热量会引发器件损坏或劣化。

针对这种问题，相应的对策是将续流二极管与感性负载并联连接，并使其在正常工作时反向偏置。在高边PNP的示例中，应将二极管的阳极连接至GND，阴极连接至集电极侧节点。当晶体管关断时，集电极侧节点向负侧偏移，二极管正向导通，从而形成线圈电流经二极管循环的回路。这样，集电极侧节点电压被钳位在接近（理想情况下）二极管正向电压的水平（若因布线电感等因素导致瞬时过冲残留，也可考虑采用TVS等保护器件），从而可有效抑制施加在晶体管上的过大电压尖峰。

当采用二极管钳位时，线圈承受的反向电压会降到非常低，这可能导致电流衰减速度减缓，从而使继电器释放延迟。若需高速截止，可考虑采用齐纳二极管（或TVS）等提升钳位电压的方法，或增加RC缓冲电路等方案。

防止误动作的基极处理与布线（悬空和电位差）

要防止基极悬空，可通过前一节所述的上拉电阻方案进行处理。本节将介绍走线和噪声抑制措施。

发射极到电源（\(V_{CC}\)）之间的布线过长时，容易受噪声干扰，从而导致误动作。将发射极引脚以最短路径连接至电路板的电源线路，可提高抗噪性能。当电源线路的阻抗较高时，在发射极附近并联小容量陶瓷电容器作为旁路元件，可泄放高频分量的噪声，从而更易维持电源电位的稳定性。电容值会因噪声频段和负载电流而变化，建议从数十nF级别的电容开始着手，在整个电源线路上配合使用数十μF至数百μF级别的滤波电容器进行调整。

同样地，将微控制器输出至基极电阻间的走线缩短，也能降低噪声干扰的影响。基极布线过长时，外部噪声可能会导致基极电位波动，使晶体管在非预期时刻导通。

PNP晶体管在高边驱动中常见的故障及对策

高边开关的常见问题主要有三种：布线错误导致不动作、关断状态下存在微弱电流、反接造成的损坏。若负载不动作，需要确认发射极是否已连接至\(V_{CC}\)，并确认基极电压是否充分低于发射极。若无法完全关断负载，可能是基极处于悬空状态，或与发射极之间的电位差不足。执行上述最基本的布线检查步骤，可快速锁定故障原因。

无法完全关断的原因及微弱电流的产生

在高边开关中出现的“负载无法完全关断”问题，是由多重因素叠加引起的。最多的是基极悬空问题以及与微控制器电源之间的电压差问题。

当基极处于悬空状态时，由于噪声干扰会导致基极电位不稳定，从而使晶体管出现部分导通现象。未配置上拉电阻或电阻值过大时会出现这种情况。当微控制器电源与负载电源存在电压差时，即使将微控制器输出置为高电平，由于电位仍低于发射极，会导致发射极-基极结保持正向偏置状态（发射极-基极结电压被钳位在约0.7V，剩余电压降落在基极电阻上）。在这种状态下，晶体管无法完全关断。

由于温度上升导致漏电流（\(I_{CEO}\)和\(I_{CEX}\)）增加，即使在关断状态下也会有微弱电流通过。如果无法完全关断负载，应确认漏电流（\(I_{CEO}\)）和基极悬空情况。通过技术规格书确认温度特性，并验证在工作温度范围内的漏电流是否处于容许范围内。如果负载是LED，即使仅仅数十μA的电流，也可能达到肉眼可见的亮度。

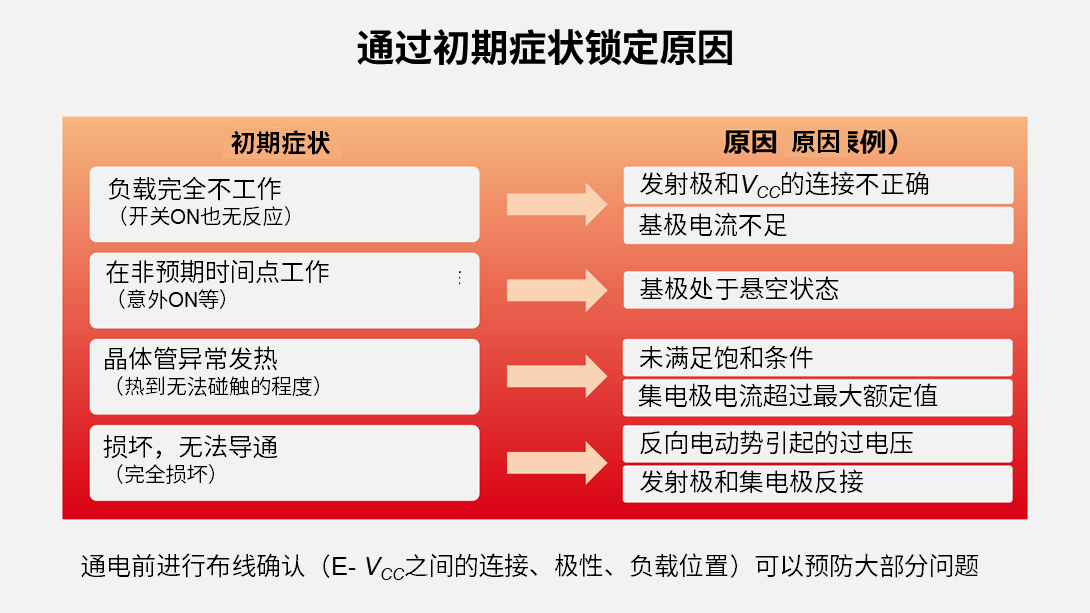

反接和布线错误引发的症状及其对策

高边布线所引起的问题，可通过症状锁定原因。当负载完全不动作时，可能是发射极与\(V_{CC}\)的连接断开，或基极电压未充分低于发射极所致。若负载在意外导通，则表明基极处于悬空状态。

若晶体管异常发热，可能原因是未满足饱和条件，或集电极电流超出最大额定值。截止状态下，集电极-发射极间呈现高阻态；饱和状态下则表现为低阻态。晶体管损坏导致无法导通时，可能是反向电动势引起的过电压，或是发射极与集电极反接所致。

在通电前确认接线，可有效防止晶体管损坏或误动作。通常设计师通过以下三个步骤确保安全：

1. 确认发射极与\(V_{CC}\)之间正确连接
2. 确认基极电阻和负载极性（发射极接\(V_{CC}\)，集电极经负载接地）
3. 确认负载位置（负载应位于集电极侧，与GND之间）

按照上述顺序确认，可在通电前发现大部分布线错误。

PNP晶体管总结

本文整理了将PNP晶体管（双极晶体管）用作高边开关时的三个要点：第一，将发射极接入电源侧（\(V_{CC}\)），将集电极接入负载侧。第二，在饱和模式下，集电极-发射极间呈现低阻态，适合开关应用；而在放大模式下，虽具有电流放大能力，但不适合开关工作。“导通”时需将基极电位下拉至低于发射极电位，“关断”时则需确保将基极电位上拉回发射极电位。第三，对于继电器等感性负载，应以\(V_{CC}\)为基准正确配置续流二极管的方向，以防止过压击穿；同时，应通过布线设计避免基极悬空和意外导通状态，这非常重要。
