NPN晶体管（双极晶体管）是一种通过基极微小电流即可控制集电极-发射极间大电流的电子器件。采用NPN晶体管作为低边（灌电流）开关时，可通过微控制器或逻辑IC的输出端驱动LED、继电器、小型电机等负载。在NPN晶体管低边开关电路中，只有同时满足“路径顺序”、“饱和条件”和“感性负载反电动势对策”这三个要点时，才能实现稳定工作。本文将通过采用NPN晶体管共射极结构的电路图，从开关工作的角度分析集电极-发射极间电压与集电极电流的关系，同时介绍电路布排顺序、工作条件、常见故障及其应对措施。

NPN晶体管（双极晶体管）的作用与应用场景

NPN晶体管是一种通过基极电流控制集电极-发射极间大电流的放大器件。多数微控制器的输出引脚仅能直接承载数mA〜十数mA的电流，但若将该电流用于基极驱动并选用合适的晶体管，便可使NPN晶体管的集电极-发射极间流过数百mA级（视应用场景可达1A级）的负载电流，并进行开关控制。理解与使用了PNP的高边结构之间的差异，有助于更轻松地判断应选择哪种结构。NPN晶体管通过直流电流放大倍数，以微小的基极电流控制输出集电极电流。

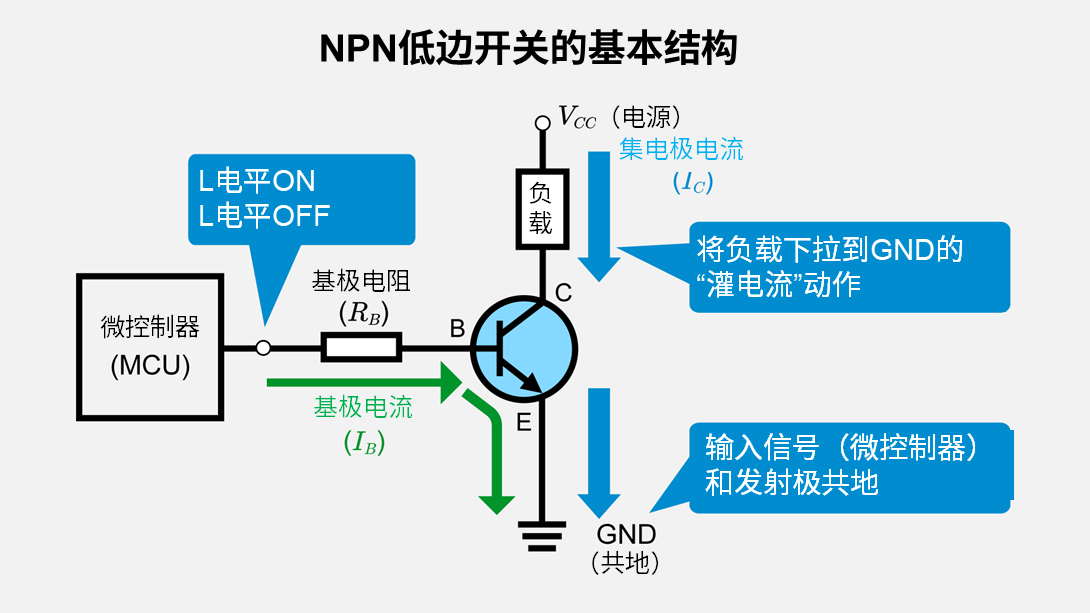

为何低边开关使用NPN晶体管

NPN晶体管在低边结构中被选用的原因在于，它能以微控制器或逻辑IC的GND为基准的逻辑电平直接驱动基极。由于微控制器与NPN晶体管发射极的GND基准相同，因此可通过微控制器输出的H/L电平来切换基极-发射极间的正向导通和截止状态。基极通过电阻驱动，基极电压大致被钳位在VBE，其余部分则表现为基极电阻上的电压降。当微控制器的输出引脚处于H电平（3.3V或5V）时，NPN晶体管导通，执行将负载电流引入GND的灌电流工作。处于L电平（0V）时关断。

例如，当使用通用NPN晶体管驱动5V、70mA的继电器时，若设定强制\(β\)＝10，则基极电流\(I_B\)≈70/10=7mA。3.3V输出时基极电阻的初始值为\(R_B\)≈(3.3−0.7)/0.007≈370Ω，5V输出时的初始值为\(R_B\) ≈(5.0−0.7)/0.007≈610Ω。若饱和状态下的集电极-发射极间电压\(V_{CE(sat)}\)为0.2V左右，则器件损耗约为0.2×0.07＝14mW。

而在高边电路中，当负载电源电压与微控制器电源电压不同时，便需要使用电平转换电路。即使与电源电压相同，使用PNP晶体管时逻辑也会反转——低电平导通，高电平关断。低边驱动，从微控制器角度来看电位差较小，可简化驱动电路。

双极晶体管的整体结构可在“双极晶体管｜工作原理及使用方法（NPN/PNP）”一文中查看。

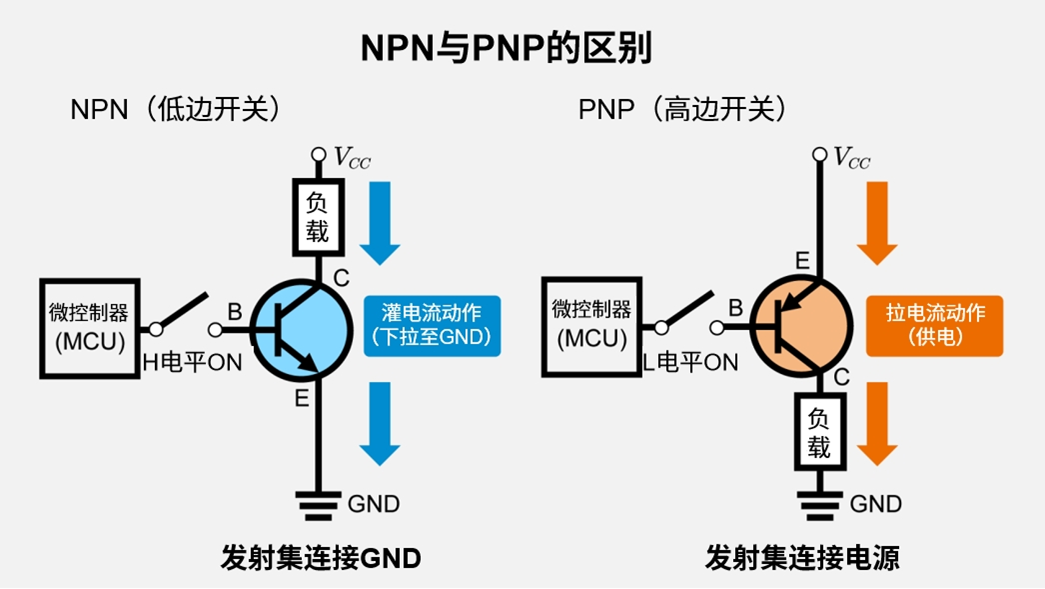

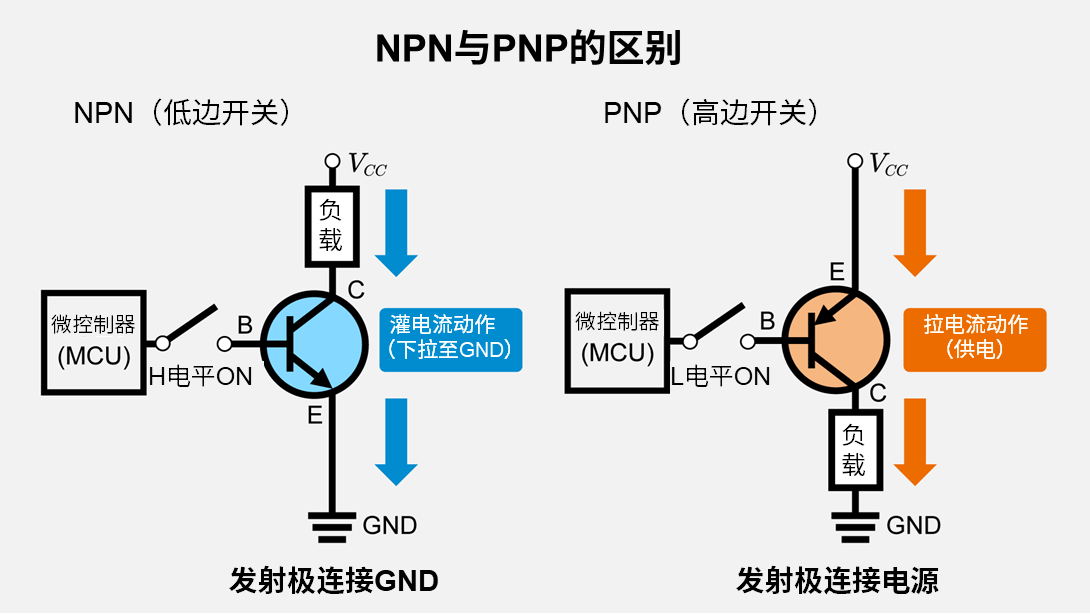

与PNP（高边驱动）的简要区别

NPN与PNP的区别主要体现在电流方向和控制电压极性上。发射极连接错误会导致晶体管无法关断，或因反向偏置而损坏。

• NPN采用将负载拉至GND的灌电流工作方式，PNP则是为负载提供电源的拉电流工作方式。
• NPN晶体管在基极为H电平时导通，而PNP型晶体管则在基极为L电平时导通（控制极性相反）。
• 在低边开关中，NPN晶体管的发射极应连接至GND，而PNP晶体管的发射极则应连接至电源（若错误地将发射集接反，则即使在关闭状态下也会产生漏电流）。

掌握这一差异后，便能更轻松地判断应选择高边还是低边。在使用了PNP晶体管的高边驱动电路中，电流方向与NPN型相反，控制极性也随之反转。

NPN晶体管的低边布线（基本方式见示意图）

低边布线导致工作故障的最大原因在于电流路径的布排顺序错误。在正确的电路中，电流将按照电源→负载→集电极→发射极→GND的顺序流动。哪怕设计者将其中一条走线接反，晶体管都可能无法正常导通，或者因反向偏置而损坏。电路图符号中的发射极箭头指示电流方向，遵循此方向可避免极性错误。在集电极开路电路布线中，负载本身连接至电源侧，并通过晶体管下拉至GND。下面的电路图中，展示了电阻性负载与电源电压、集电极引脚输出电压之间的位置关系。NPN晶体管为三层结构（两层n型区夹着一层薄p型基区），通常发射区为重掺杂，基区为轻掺杂，集电区为中等掺杂。

通过电路布排顺序和符号箭头防止NPN晶体管极性接错

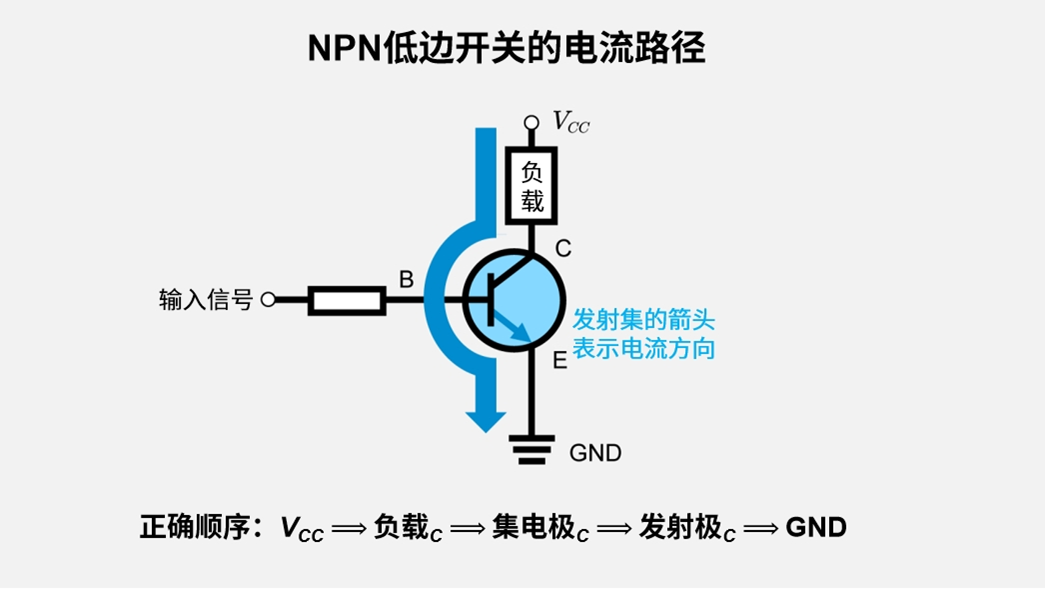

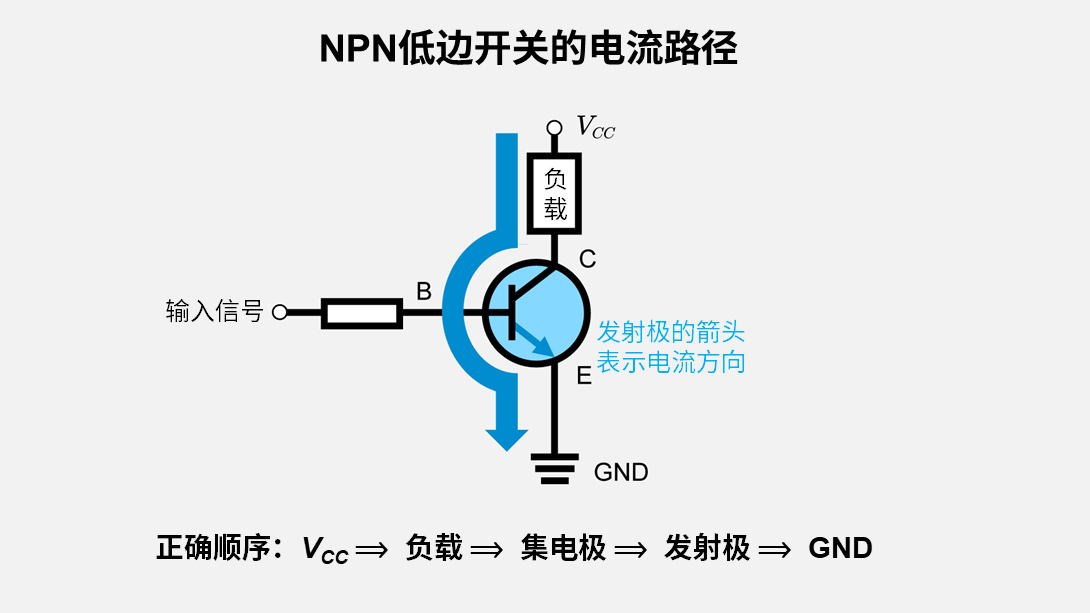

电路布排顺序与电流通路（+V→负载→NPN→GND）
低边开关的正确接线方式应为：电源（+V）→负载→集电极→发射极→GND的单向通路。当NPN处于导通状态时，从集电极流入的电流会经由发射极流向GND，从而驱动负载。在关断状态下，基极电流为零，集电极-发射极之间处于截止状态。

若颠倒此顺序，特性将显著恶化，损坏风险也随之升高。CE反接属于非预期模式，反向模式\(β\)值较正向模式低一个数量级，且耐压性能可能超出规格保证范围。这种反接即使是评估用途的临时连接也不推荐。

通过符号和箭头方向防止极性错误
NPN晶体管的电路图符号中，发射极箭头指向外侧（即离开晶体管的方向）。该箭头指示常规电流方向（NPN型向外，PNP型向内）。可通过晶体管符号的箭头来判别极性。无论GND方向如何，均以箭头指向来判别极性。确认该方向即可避免与PNP混淆。发射区、集电区和基区的三层结构名称已在概述文章中介绍过了。

若将箭头方向解读错误，可能会导致发射极与集电极混淆。关于详细的符号定义，可在“双极晶体管｜工作原理及使用方法（NPN/PNP）”一文中查阅。

集电极开路电路布线的注意事项

在集电极开路电路布线中，需将负载的一端连接于NPN晶体管的集电极，负载的另一端连接电源（+V）。晶体管导通时，集电极电位将下降至\(V_{CE(sat)}\)左右，使负载流过电流。在关断状态下，集电极将呈现高阻抗状态，负载电流基本为零（漏电流\(I_{CEO}\)和\(I_{CEX}\)请通过技术规格书确认。由于温度上升会导致漏电流增加，需预先设定一个阈值以判定何种程度可视为“高阻抗状态”）。关断时的漏电流会体现在输出特性上，因此确认反向偏置条件下的规格是行之有效的方法。

这种线路适用于继电器驱动、LED点亮等直流负载应用。上拉电阻的值会影响耗电量和响应速度，需根据具体应用场景进行选择。

NPN晶体管正常进行开关工作的条件（区分截止与饱和）

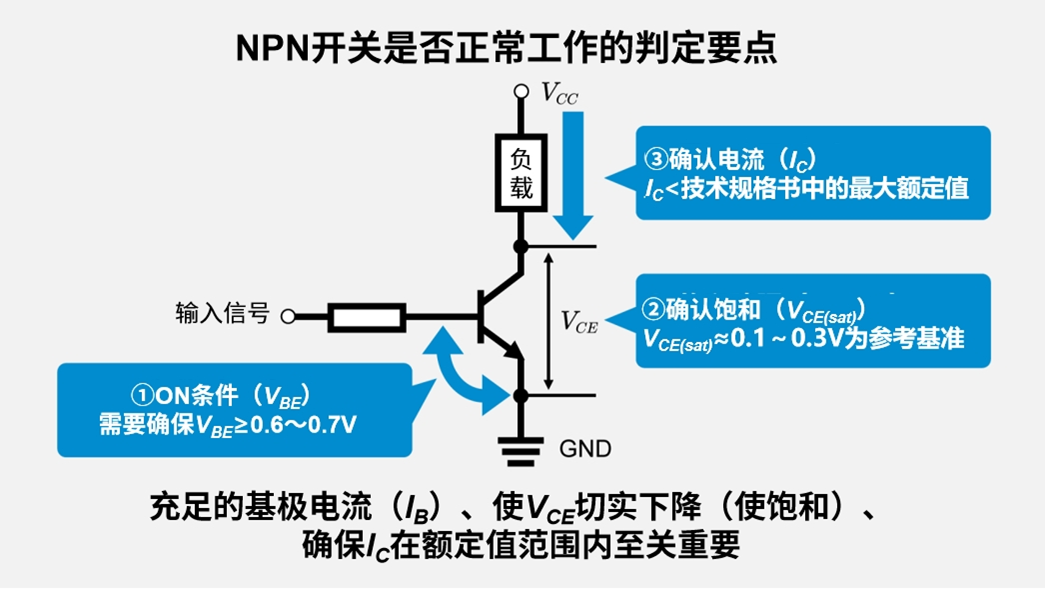

能否正常进行开关工作，取决于能否将NPN晶体管的工作点控制在截止和饱和两种状态。在截止状态下，基极-发射极结无法形成正向偏置，集电极电流几乎无法流通。在饱和状态下，\(V_{CE}\)会降到非常低，此时集电极-发射极间的电阻达到最小。晶体管就像闭合的开关。晶体管若持续处于放大区，发热量将增加，可能导致器件损坏。在放大区，基极-发射极结处于正向偏置状态，而基极-集电极结在多数情况下处于反向偏置状态。本节的前提是晶体管已经采取了不会滞留于放大区的设计。理解了\(V_{BE}\)、\(V_{CE(sat)}\)、\(I_C\)三者之间的关系，即可专注于工作条件设定。关于负载线、工作点、输入输出特性的详细内容，将作为放大电路设计的基础知识在另一篇文章中专门阐述。

\(V_{BE}\)、\(V_{CE(sat)}\)、\(I_C\)的关键要点

能否正常进行开关工作，可依据\(V_{BE}\)、\(V_{CE(sat)}\)、\(I_C\)这三项参数进行判定。这些参数将成为区分截止与饱和状态的判定标准。通过施加电压和负载电阻的组合决定输出电路的电压和电流，若晶体管充分饱和，V_CE将降至接近闭合开关的非常小的值。

\(V_{BE}\)（基极-发射极间电压）：在室温且\(I_C\)≲100mA的小信号晶体管中，通常认为基极电流开始有效上升的\(V_{BE}\)值约为0.6〜0.7V（温度系数约为−2mV/℃）。若无法确保该正向偏置电压及相应的基极电流，晶体管将无法充分导通。

\(V_{CE(sat)}\)（饱和时的集电极-发射极间电压）：饱和时的\(V_{CE(sat)}\)值会因器件和电流条件而异。小信号晶体管的参考基准值通常为0.1～0.3V。测量值接近1V时，未达到饱和状态

\(I_C\)（集电极电流）：驱动负载时流经的电流。确认实测值是否超过技术规格书中的最大额定值。

避免进入放大区的思路

基极电流不足时，晶体管将在截止区和饱和区之间的中间状态（放大区）中作，这会导致集电极-发射极间产生电压降。在这种状态下发热量会增加，可能会导致误动作或损坏。需要给基极电流预留裕度，确保晶体管切实进入饱和状态。

作为衡量设计裕度的指标，有一种称为“\(β\)强制（forced\(β\)）”的概念。技术规格书中记载的\(h_{FE}\)（直流电流放大系数）主要是在放大区测得的值，而在饱和区会因基极-发射极电压和内阻的影响，实际有效放大倍数将下降。因此，单纯采用\(I_B\)＝\(I_C\)/\(h_{FE}\)的设计值，相当于在饱和区和放大区的边界附近工作，当考虑到温度变化和器件个体差异等因素，这样的设计称不上安全。通常情况下，为了确保晶体管可靠地进入饱和状态，会基于远小于技术规格书中\(h_{FE}\)的值（例如设想\(β\)强制≒10〜20）来设定基极电流。对于\(h_{FE}\)值在100左右的晶体管，设计时可遵循一个实用的参考准则：相对于目标集电极电流\(I_C\)，使基极电流\(I_B\)≈\(I_C\)/10。

保护和布线技巧（使低边NPN晶体管稳定工作）

在感性负载驱动电路中，开关断开时产生的反电动势会增大晶体管损坏的风险。继电器和电机等负载驱动电路在断开开关时，会产生反向电动势。当该电压超过晶体管的耐压值时，器件将被损坏。将续流二极管与负载并联连接，可吸收反向电动势，从而保护晶体管。当基极处于悬空状态（未与任何电平可靠连接，电位不确定）时，可能导致误动作，因此需通过下拉电阻使其稳定工作。缩短接地回路的布线长度，可提高抗噪性能。达林顿连接虽可提高电流放大系数，但需以\(V_{CE(sat)}\)上升和开关延迟为代价。

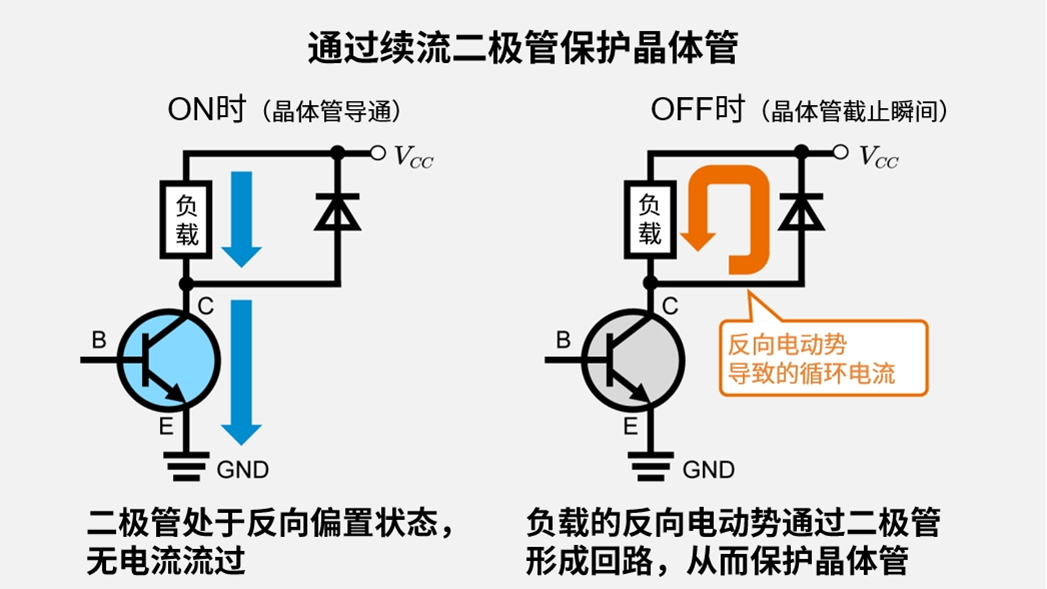

继电器和电机必须配备续流二极管

在驱动感性负载（继电器、电机、电磁阀）的电路中，当晶体管关断瞬间会产生反向电动势。当该电压超过晶体管的耐压值时，集电极-发射极间将被击穿。

续流二极管需与负载并联连接，其阴极与+V侧连接，阳极与集电极侧（负载晶体管侧）连接。当晶体管关断时，负载中储存的能量通过二极管形成回路，从而吸收反向电动势。

接入二极管可抑制反向电动势，但会导致电流衰减变缓，继电器释放动作略有延迟。若需高速截止，可考虑串联齐纳二极管或增加RC缓冲电路。在无二极管的电路中，反向电动势的幅值与器件耐压值的关系可能导致首次开关动作时存在击穿风险。

预防基极悬空与接地回路走线

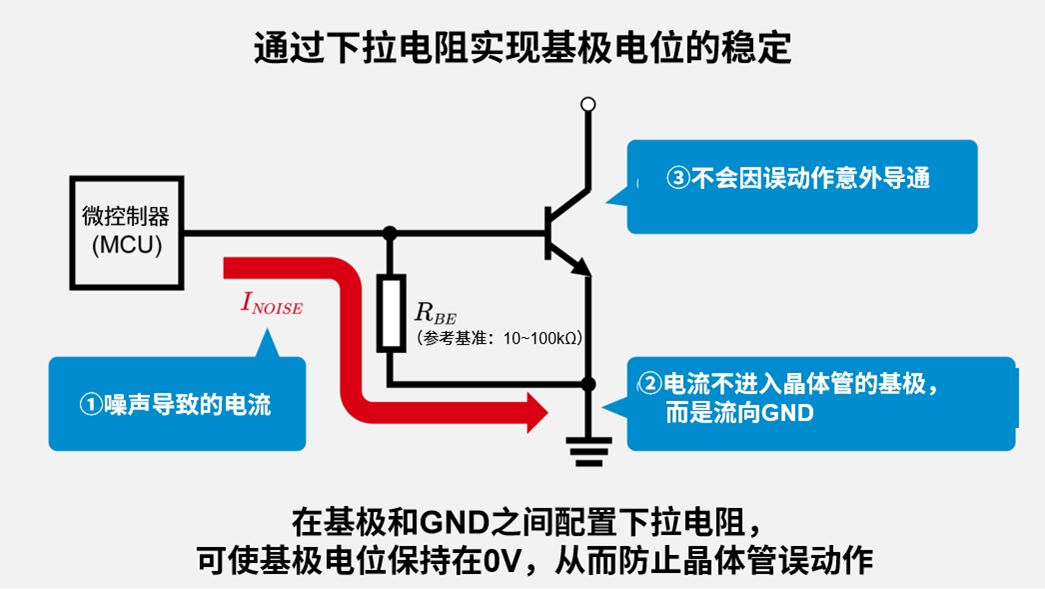

微控制器的输出引脚处于高阻抗状态（如启动时或初始化期间）时，NPN晶体管的基极会悬空，导致晶体管发生误动作。实际上存在因噪声导致基极电位不稳定，从而使负载在非预期时机导通的案例。在基极与GND之间配置下拉电阻（建议10kΩ～100kΩ），可确保基极电位稳定维持在0V。最佳值会因输入器件和噪声环境而有所波动。

接地回路（返回路径）是电流从电源流出，经过负载和NPN晶体管后，经由电路板接地层等路径返回电源负极的“返回侧完整电流路径”。在该低边电路中，电流返回路径为：负载→NPN发射极→电路板GND→电源负极，该路径相当于接地回路。在该返回路径中，若从发射极引脚到电路板接地端之间的走线过长，或与其他大电流线路之间存在公共阻抗，则容易引入噪声或导致误动作。将发射极引脚通过尽可能短而粗的走线连接至电路板GND，并在布局中避免与其他电路产生不必要的公共阻抗，可有效提升抗噪性能。需要注意的是，虽然上图中未标注，但R_B仍需另行配置。

NPN晶体管在低边电路中常见的故障及对策

低压开关电路频发的问题主要可分为三类：布线错误导致的不动作、反接造成的损坏、过电流引发的过热。若负载不动作，应检查发射极是否正确接地，以及基极电流是否充足。若晶体管异常发热，可能是未满足饱和条件所致。执行上述最基本的布线检查步骤，可快速锁定故障原因。

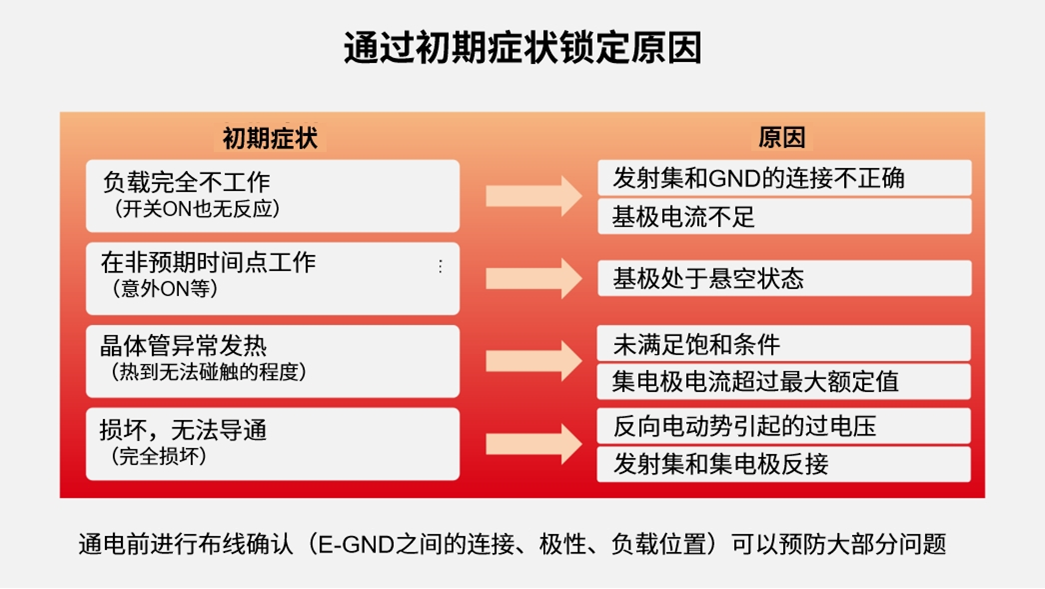

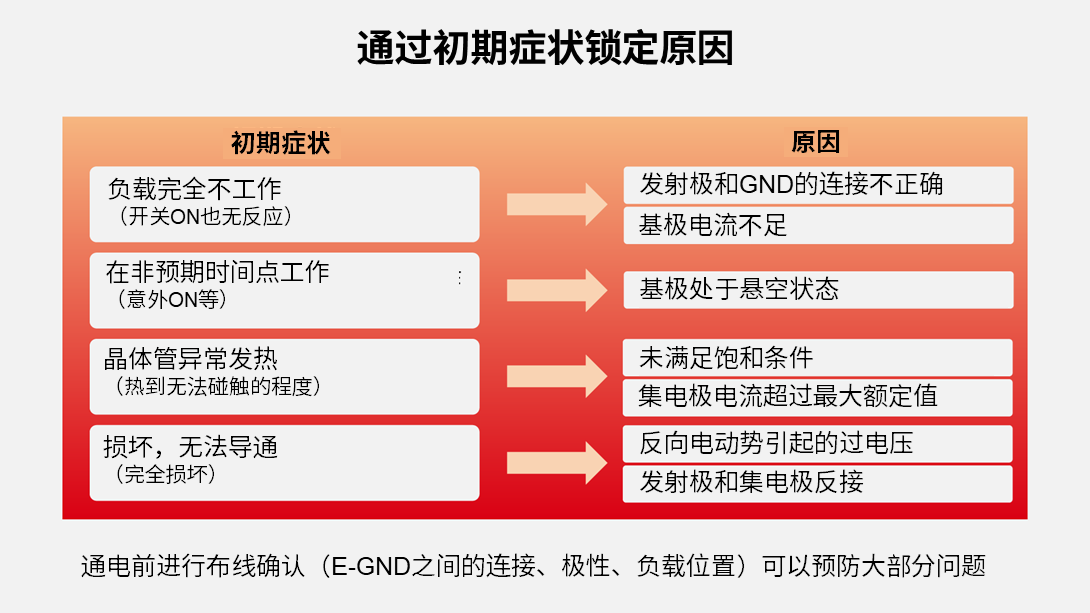

接线错误、反接、过电流的初期症状

低边布线引起的故障，可根据症状锁定原因。若负载完全不动作，可能是发射极未正确接地，或基极电流不足所致。若负载在意外导通，则表明基极处于悬空状态。

若晶体管异常发热，可能原因是未满足饱和条件，或集电极电流超出最大额定值。晶体管损坏导致无法导通时，可能是反向电动势引起的过电压，或是发射极与集电极反接所致。

此类因误接线、反接或过电流引发的初期故障症状，大多可通过通电前的布线检查予以防范。

在通电前确认接线，可有效防止晶体管损坏或误动作。通常设计师通过以下三个步骤确保安全：

1. 确认发射极与GND之间正确连接
2. 确认基极电阻和负载极性（集电极通过负载与电源连接，发射极接地）
3. 确认负载位置（负载位于集电极侧与电源之间）

按照上述顺序确认，可在通电前发现大部分布线错误。

NPN晶体管总结

将NPN晶体管用作低边开关时，设计成败取决于三大要素：第一，电气连接顺序应为：电源→负载→集电极→发射极→GND。若颠倒其中任一顺序，都无法实现预期的开关动作。第二，确保\(V_{BE}\)和\(V_{CE(sat)}\)的条件。当基极-发射极间电压\(V_{BE}\)上升至0.6V～0.8V左右，且基极电流满足\(β\)强制≒10〜20左右的条件，同时\(V_{CE(sat)}\)降至0.2V～0.3V左右时，即可判定晶体管已进入饱和状态。第三，针对感性负载正确配置续流二极管。若无二极管，初次开关时晶体管就可能损坏。

只要掌握好布线方向、饱和条件及保护电路的布局，就能通过微控制器输出可靠地驱动NPN晶体管，实现数百mA级负载的稳定开关控制。对于1A级以上的负载，建议考虑采用达林顿连接或MOSFET驱动方案。除了开关用途之外，晶体管还可用于模拟电路和电子电路中的对数变换器、温度传感器等应用。
