齐纳二极管:工作原理、用途及在保护电路中的应用

齐纳二极管(稳压二极管)一种通过反向接入电路并使其在击穿(Breakdown)区工作,从而在一定电流波动范围内保持端电压基本恒定的半导体器件。齐纳二极管利用其反向击穿时的稳压特性,实现电压稳定和过压保护功能。在常见的应用中,齐纳二极管在LED的反向电压保护/过电压保护、传感器电路中的基准电压稳定以及电源线路的过电压保护(对于较大浪涌,通常使用TVS二极管)等方面发挥着重要作用,在实际电路设计中有着广泛的应用。本文将从基础开始,介绍齐纳二极管的工作原理及其具体应用方法。

齐纳二极管的基础知识

要理解齐纳二极管为何能在反向特定击穿电压下表现出稳压特性,有效的途径是将其与普通二极管进行比较,并了解其内部结构与种类。将齐纳二极管接入电路时,它可将输出电压钳位在近乎恒定的电压,因此被广泛应用于从使负载电压稳定到过电压保护等众多场景。

齐纳二极管的定义和基本原理

齐纳二极管的设计是当反向电压超过特定阈值时,会流过较大的反向电流,从而维持二极管两端的电压基本恒定。该阈值被称为“齐纳电压”。当施加在二极管上的反向电压超过齐纳电压时,耗尽层内产生的电场会引发隧穿效应和碰撞电离,使反向电流急剧增加,从而使二极管引脚间的电压稳定在接近恒定的值。

该特性是通过在高浓度掺杂的PN结内部产生的强电场引发的“齐纳击穿(低电压区)”和“雪崩击穿(高电压区)”来实现的。与普通二极管在高反向电压下会发生破坏性故障不同,齐纳二极管被设计为能够在不发生破坏性故障的前提下,以稳定的状态持续进行反向工作。

齐纳二极管的高浓度掺杂PN结截面示意图

与普通二极管的区别

普通二极管的基本工作原理是,当施加正向(从阳极到阴极方向)电压时允许电流通过,而在反方向上几乎无电流通过。但是,如果施加超过一定值的反向电压,可能会导致故障,且无法保证稳定的工作。

另外,齐纳二极管在反向电压达到齐纳电压附近时会发生击穿现象,从而允许电流通过。只要适当进行电流限制并在额定范围内使用,该器件便具有将引脚间的电压稳定在齐纳电压附近的特性。因此,与普通二极管的反向击穿不同,齐纳二极管是专门为实现“稳压工作”而设计的器件。

在正向偏置时,它与普通的硅二极管相同,通常会表现出约0.7V的正向压降(实际正向压降会根据具体条件有所浮动)。但齐纳二极管重要的特性在于其在反向电压钳位作用,这一特性使其能够被广泛应用于过电压保护和保持电压稳定等多种电路设计中。

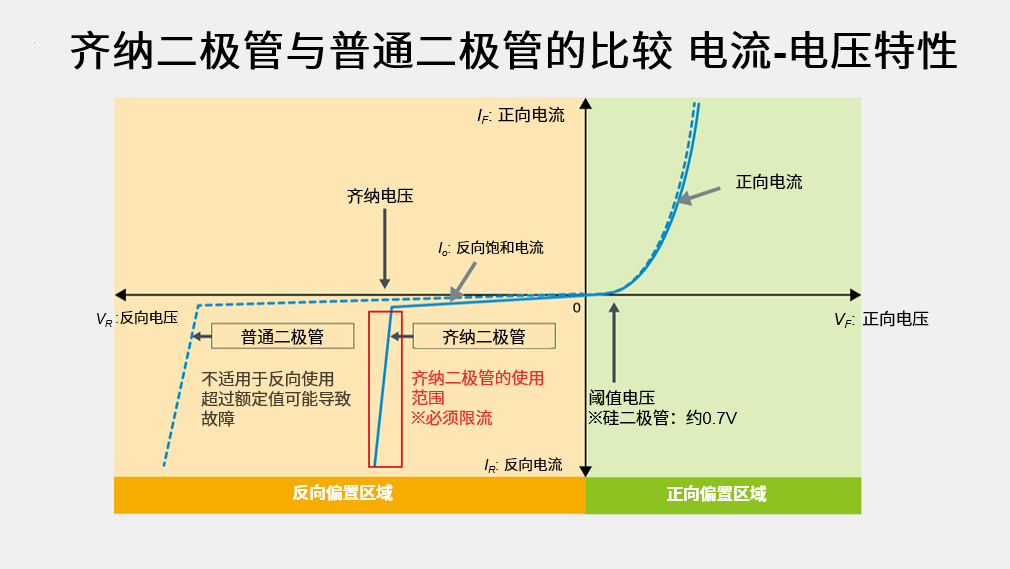

普通二极管与齐纳二极管的电流-电压特性比较示意图

齐纳二极管的工作原理

齐纳二极管的特点是能够将电压钳制在齐纳电压附近,并在额定范围内稳定地通过反向电流。本节将解释齐纳击穿与雪崩击穿的区别、反向偏置时作为电压调节器(稳压器)的作用,以及具体如何对反向电压进行钳位。

齐纳击穿与雪崩击穿的区别

不断提高反向电压,进入击穿区域时,主要会发生“齐纳击穿(隧穿效应)”和“雪崩击穿(碰撞电离)”两种现象。具体哪种现象占主导地位取决于电压范围。通常情况下,为了获得较低的击穿电压(大约在5〜6 V以下的范围),需要进行高浓度掺杂。这使得耗尽层变薄,容易形成强电场。其结果是以隧穿效应引起的载流子迁移为主要因素的齐纳击穿占据主导地位,即使电压发生微小变化,反向电流也会急剧增加。

另一方面,要实现较高的击穿电压(通常指6V以上的范围),需要进行低浓度掺杂。这使得耗尽层变厚,载流子在电场中加速与原子碰撞,生成电子-空穴对(碰撞电离),导致载流子增加。其结果是电流急剧增加,雪崩击穿成为主要现象。另外,在5~7V附近的电压带,齐纳击穿和雪崩击穿也可能混合出现。

在实际的产品中,二极管的大致区分是在低电压带的二极管齐纳击穿较为显著,而在高电压带的二极管雪崩击穿更为明显。但是,无论哪种情况,都具备当反向电流急剧增加,只要进行适当的电流限制并在额定范围内使用,电压就会被钳制在齐纳电压附近(具体会因电流而略有波动)这一共同点。

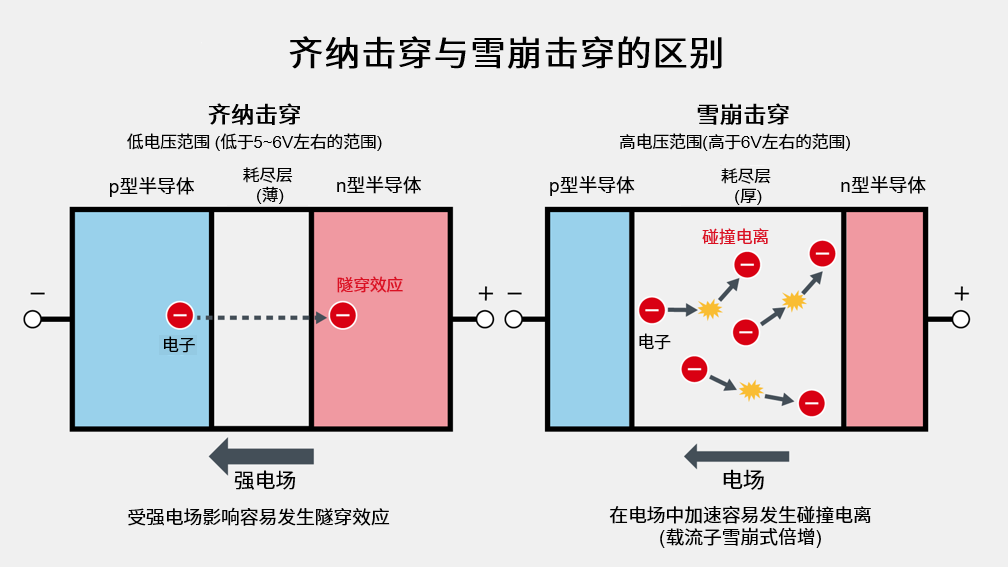

齐纳击穿和雪崩击穿图示以及两者原理的比较图解

反向偏置时的钳位工作

齐纳二极管在反向电压接近齐纳电压时会进入击穿区,通过增加反向电流来抑制电压的上升。即使反向电压进一步升高,二极管两端的电压仍会维持在齐纳电压附近,但会因温度等因素的影响而产生一定波动。反向电压的增加量主要体现为反向电流的增大。

该特性适用于诸如在电源线产生意外高电压(过电压)时,抑制后级电路电压上升的用途。但需要注意的是,反向电流越大,二极管的功耗也会越大,因此需要在包括容许损耗(额定功率)和脉冲耐受能力在内的额定值范围内使用。

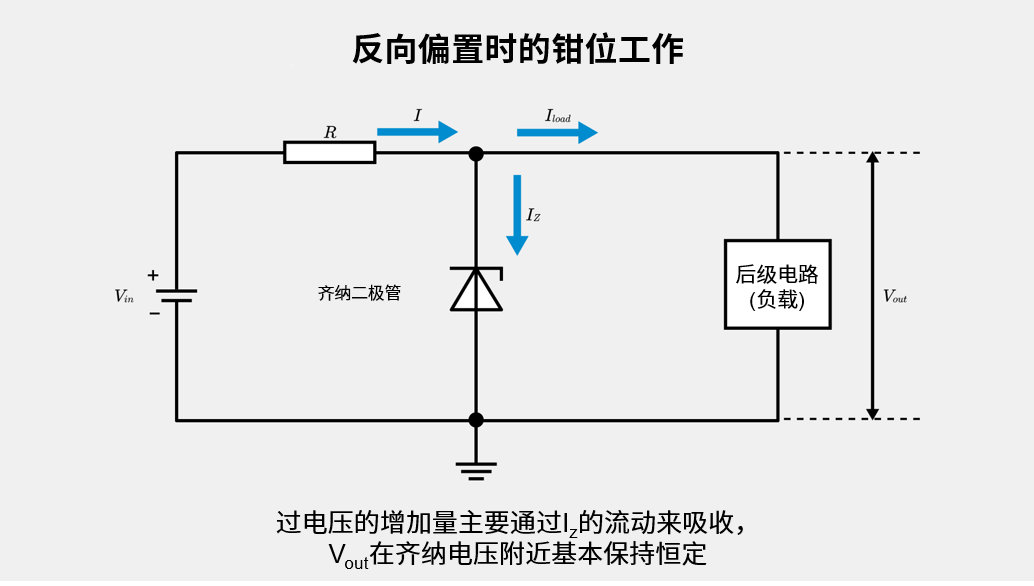

齐纳二极管反向击穿时大电流流通路径电路图

作为稳压器工作时的工作原理

齐纳二极管的代表性用途之一,是作为简易的恒压源使用。例如,将5.1V的齐纳二极管反向连接,并串联一个电阻,这样即使输入电压(例如12V等)发生波动,通过二极管和电阻的配合,依然能使输出侧的电压稳定在齐纳电压附近。

具体的电阻值选择方法:当输入电压 \(V_{in}\)和齐纳电压 \(V_Z\)已知时,考虑所需电流\(I\)(使齐纳二极管正常工作所需电流与负载电流的总和),使用以下公式进行计算:

\(R = \displaystyle \frac{V_{\text{in}} – V_{\text{Z}}}{I}\)

但是,在处理大电流时,电阻和二极管会产生较大的损耗。因此,这种方法本质上是一种仅适用于低功耗应用的简易稳压手段。

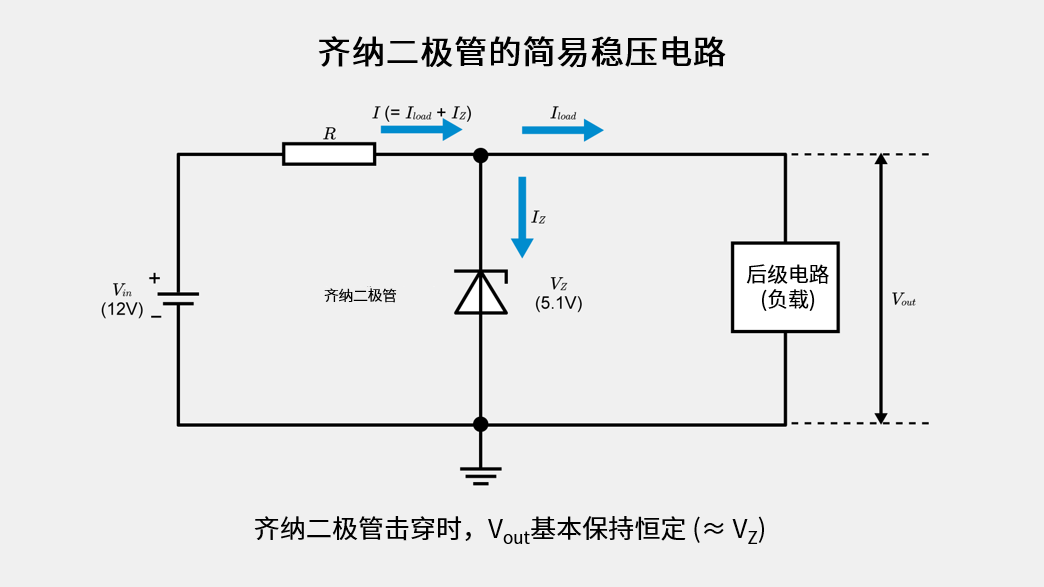

使用齐纳二极管的简易稳压电路示意图

齐纳二极管的主要用途

利用其反向偏置下的钳位工作和相对稳定的电压水平,齐纳二极管被广泛应用于电子电路中的多种用途。本节将介绍一些在实际应用中常见的具体案例(过电压保护、生成电压基准等)。

用作电压基准

齐纳二极管能够在数V〜十几V的范围内,以相对较少的器件数量生成所需的基准电压(Reference Voltage)。例如,为了稳定模拟电路中比较器或运算放大器的输入基准电压,可通过反向连接齐纳二极管,并施加适当的齐纳电流,从而获得接近齐纳电压的稳定基准电压。在高精度应用中,除了考虑温度特性、经年老化之外,有时还需关注初始容差(精度)和噪声的影响,因此也会使用专用的基准电压源IC。但在需要控制成本和电路规模的场景,齐纳二极管依然是十分有效的选择。

齐纳二极管存在齐纳电压随温度变化而发生波动的“温度系数”。在要求高精度的场景,需要充分评估其温度特性,并根据需要内置温度补偿电路,或在设计上预估到工作环境的变动,这非常重要。另外需要注意的是,虽然小电流工作可以抑制功耗,但如果工作电流过小,可能会导致齐纳电压变得不稳定。

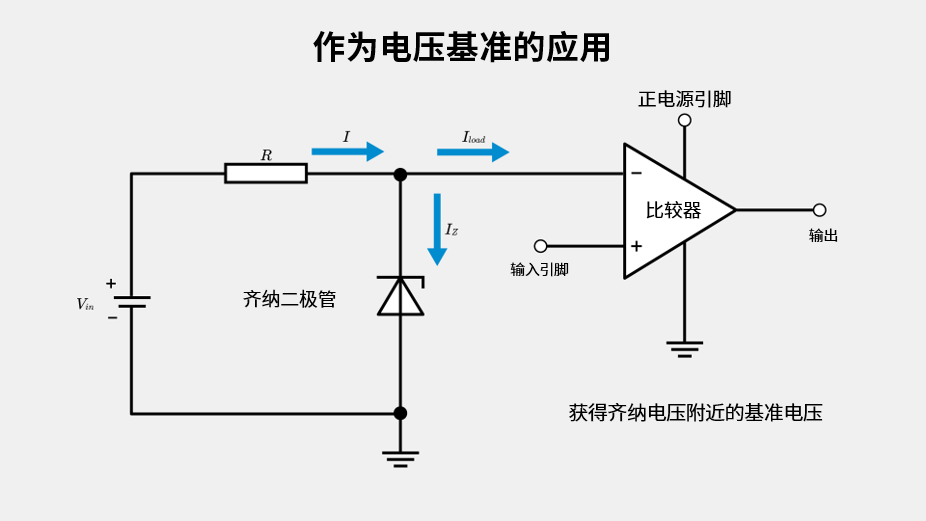

通过串联电阻供给齐纳电流,并将齐纳两端电压接入比较器的基准输入端的电路示例

交流波形削波和过压钳位

齐纳二极管还可用于限制音频信号等波形的振幅(作为限幅器,将超出特定幅值的部分削波),以及过压钳位(抑制波形的上限和下限)等用途。例如,在吉他效果器电路中若想故意制造失真音效,可以将2枚齐纳二极管反向串联(阳极对阳极,或阴极对阴极),并与信号线并联。这样,当输入信号的振幅超过一定水平时,电流就会流过,从而可以限制波形的峰值。

同样地,它也可用于对信号线路进行简单的过压保护。当输入电压超出设定的钳位电压时,齐纳二极管通过分流电流来抑制峰值电压的上升。不过,在这种情况中,必须通过串联电阻来限制电流,确保二极管在容许损耗和脉冲耐受能力的额定范围内工作。此外,还有一种结构类似于齐纳二极管、但增强了浪涌耐受能力的器件——TVS二极管(Transient Voltage Suppressor,瞬态电压抑制器),它被广泛应用于电源线和信号线的保护电路中。

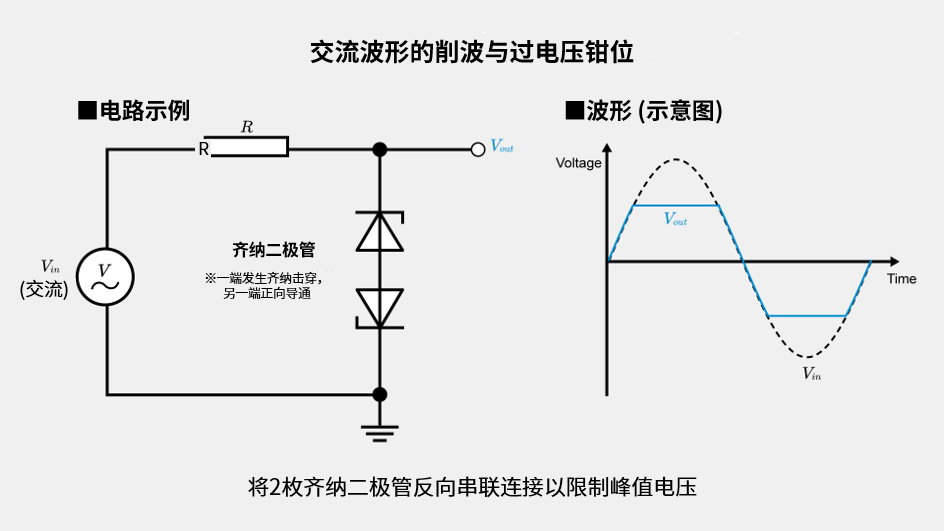

通过串联电阻限制电流,并利用反向串联的2枚齐纳二极管对信号进行削波(过压钳位)的电路示例

生成适用于小电流的简易稳压电源

在不需要使用线性稳压器或开关稳压器、仅需要简单获取恒定电压的场景下,仅通过齐纳二极管和串联电阻即可构建简易的稳压电路。例如,当需要从12V输入中获取约5〜6V的电压时,可选择具有所需齐纳电压的二极管,并通过串联电阻来限制电流。

设输入电压为\(V_{in}\),齐纳电压为\(V_Z\),则串联电阻\(R\)通过下面的公式可计算出来:

\(R = \displaystyle \frac{V_{\text{in}} – V_{\text{Z}}}{I_{\text{Z}} + I_{\text{load}}}\)

其中,\(I_Z\)是确保齐纳二极管正常工作的电流,\(I_{load}\)表示负载电流。该电路结构简单、设计容易,但效率较低且容易发热,因此不太适合大功率应用。

比起大功率应用,这种方法通常更适合用于传感器和控制IC等由较小电流驱动的子电路的供电。另外,在负载波动较大的情况下,输出电压可能难以保持稳定,这一点也需要注意。

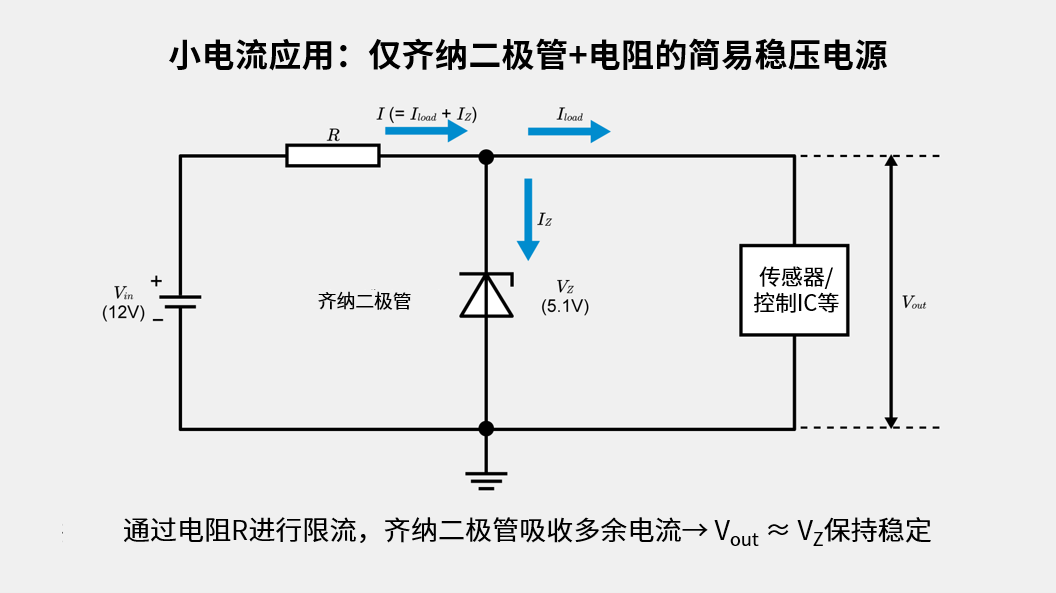

仅由齐纳二极管和电阻构成简易电源的电路图


齐纳二极管的选型要点

齐纳二极管结构简单且易于使用,但在选型时,不仅需要准确了解其齐纳电压,还需要掌握容许损耗、由此决定的容许电流、温度系数以及降额(考虑到使用条件的额定值)等参数。

工作电压与容许损耗

齐纳二极管选型时的第一个要点是,选择符合应用需求的“齐纳电压”。所需的恒定电压是5V左右还是10V左右,所适用的产品就会有所不同。其次是计算流过齐纳二极管的电流以及由此产生的功耗,并确认其是否能在容许损耗范围内使用。

例如,当5.1V的齐纳二极管流过100mA电流时,其功耗约为0.51W。在这种情况下,如果选用0.5W额定功率的产品,可能存在超出容许损耗的风险,因此需要选择更高额定功率的产品或重新调整电流条件。另外,额定功率会受环境温度和安装条件的影响而发生降额,因此设计时不应盲目套用技术规格书中的条件(例如:Ta=25℃),而是必须针对实际的环境温度预留充分的裕量,这一点非常重要。

此外,对于可能会承受瞬时大电流的场景,需确认其短时额定值(脉冲耐受能力)。当主要用途是针对浪涌或静电放电(ESD)的瞬态保护时,通常采用TVS二极管而非齐纳二极管。

最后,还需注意温度系数引起的齐纳电压波动。在要求温度稳定性的环境中,需要充分考虑温度系数和工作温度范围,并充分验证在预期最大和最小电压波动下是否仍能满足性能要求。

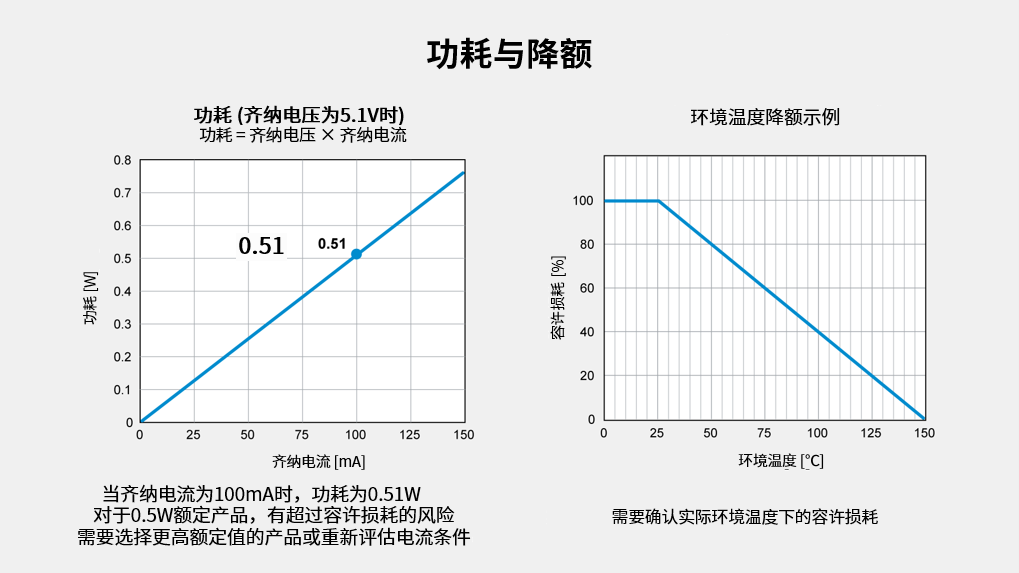

齐纳二极管的功耗与降额

齐纳二极管的测试与测量

若要确认齐纳二极管是否正常工作,需实际测量齐纳电压和正向电压等参数,并检查其性能是否符合技术规格书中的规格。从简易的工作确认到详细的温度特性评估,根据目的分为不同的阶段。

齐纳二极管的工作确认方法

最简单的确认齐纳二极管工作情况的方法是使用万用表的二极管测试功能测量其正向电压。但这种方法所能施加的电压通常较低,可能无法准确确认反向齐纳电压。

为更精确地确认反向特性,需准备可调电源和串联电阻,将齐纳二极管反向连接后进行测量。逐步调高可调电源的电压并观察齐纳二极管两端的电压和电流,可以看到进入击穿区的同时,引脚电压会被钳位在齐纳电压附近,而电流则会增加。

此外,通过简易测量难以明确区分齐纳击穿和雪崩击穿中哪一种占主导,通常需要结合齐纳电压的电压范围及温度系数的变化趋势等因素进行判断。

齐纳电压和温度系数的测量

齐纳电压会随着周围温度的变化而发生一定程度的波动。一般而言,在低电压区倾向于呈现负温度系数,而在高电压区则倾向于呈现正温度系数。当电路在较宽的温度范围内使用时,理想的做法是利用恒温槽等设备,在改变温度条件的同时测量引脚电压,以掌握其变化情况。

测量步骤是在给二极管施加设定的恒定电流,同时在多个温度条件下测量引脚电压,然后求出温度系数。基于由此获取的数据,即可在设计阶段探讨温度补偿的必要性以及工作温度范围的是否合理。

故障模式及故障排查

齐纳二极管常见的故障类型包括开路故障(断线)和短路故障(短路)。发生开路故障时,过电压钳位功能将失效,可能导致受保护的电路暴露于过电压风险之下。而在短路故障中,齐纳二极管处于短路状态,表现为输出端如同直接接地,导致输出电压几乎为0V,电路停止工作。另外,如果电源侧的电流限制或串联电阻配置不当,可能导致过大电流流过,从而引起串联电阻、电源及布线等发热甚至损坏。

其主要故障原因包括:超过容许损耗、反复的浪涌电流、电流限制不足以及散热不良等。怀疑存在问题时,首先应使用万用表的二极管测试功能确认其正向电压,并确认是否存在明显的断线或短路。然后,使齐纳二极管反向工作,测量引脚电压以确认其特性是否正常。

在预计会出现ESD或频繁浪涌的应用中,通常选用TVS二极管(标明脉冲耐受能力和箝位电压的产品)而非齐纳二极管。在这类应用中,除了留足额定裕量外,还应结合电流限制、实际安装条件等因素谨慎设计。另外,对于可维护的设备,若怀疑器件性能退化,建议进行定期检查和更换。

总结

齐纳二极管的主要特点在于,利用反向击穿特性可将引脚电压稳定在齐纳电压附近(但受温度等因素影响会略有波动)。利用该特点,在通过串联电阻等方式限制电流的前提下,能够以较少的元器件数量实现瞬态过电压钳位和简易的稳压源。尤其是当输入电压与齐纳电压的差值较大或通过的电流较大时,损耗会增加,因此需要格外注意工作效率、散热性能及额定参数(容许损耗、脉冲耐受能力)。

设计时,需掌握齐纳电压、容许损耗以及基于此的容许电流(连续及脉冲)、温度系数等参数;必要时应通过实测和温度试验来确认其工作情况,这一点非常重要。只要在正确了解其使用范围和额定值的基础上进行设计,齐纳二极管就能成为实现电路简易稳压和保护的有效选择。
